제품 상세정보
원래 장소: 중국
브랜드 이름: ENNENG
인증: CE,UL
모델 번호: PMM
지불과 운송 용어
최소 주문 수량: 1 세트
가격: USD 500-5000/set
포장 세부 사항: 내항성이 있는 포장
배달 시간: 15-120 일
지불 조건: L/C, T/T
공급 능력: 20000은 / 년에서 설정합니다
이름: |
내부 믹서용 2500kw 360rpm 72hz 10kv 네오디미움 자석 모터 |
전류: |
AC |
파워 레인지: |
5.5-3000kw |
종류: |
IPM |
막대기: |
4 |
의무: |
S1 |
단계: |
3개 단계 |
신청서: |
믹서와 그라인더, 펌프, 팬들, 송풍기, 컨베이어와 산업 적용 |
보호 그레이드: |
IP68 |
이름: |
내부 믹서용 2500kw 360rpm 72hz 10kv 네오디미움 자석 모터 |
전류: |
AC |
파워 레인지: |
5.5-3000kw |
종류: |
IPM |
막대기: |
4 |
의무: |
S1 |
단계: |
3개 단계 |
신청서: |
믹서와 그라인더, 펌프, 팬들, 송풍기, 컨베이어와 산업 적용 |
보호 그레이드: |
IP68 |

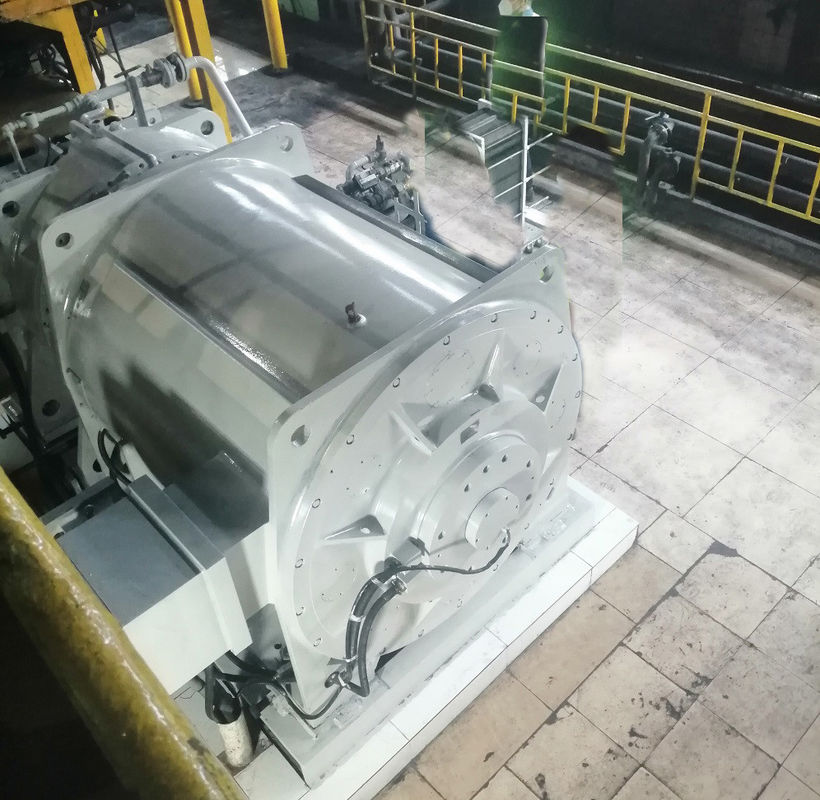

내부 믹서용 2500kw 360rpm 72hz 10kv 네오디미움 자석 모터
영구 자석 동기 모터 는 무엇 입니까?
영구 자석 (PM) 모터는 로터의 표면에 내장되거나 연결된 자석을 사용하는 AC 모터입니다. PM 모터는 두 가지 주요 구조로 분류 할 수 있습니다.내부 및 표면, 각각 자체 하위 범주. 표면 PM 모터의 경우 자석이 로터의 표면에 위치하거나 삽입되어 모터의 설계의 내구성을 향상시킬 수 있습니다.다른 한편으로, 내부 영구 자석 (IPM) 모터의 자석의 위치 및 설계는 상당한 변화를 나타낼 수 있습니다.IPM 모터에 자석은 큰 블록으로 삽입하거나 핵에 접근 할 때 점진 할 수 있습니다, 다른 접근 방식은 스파이크 패턴에 삽입하는 것을 포함합니다.
영구 자석 모터의 원리에 대한 분석
동기 모터는 로터의 일정한 자기장과 스타터의 회전 자기장의 상호 작용을 기반으로 작동합니다.회전 자기장은 동기 모터의 스테터에 의해 생성됩니다3단계 인덕션 모터와 마찬가지로, 앰페어 법칙에 따르면 토크는 스테터 윙링과 로터의 자기장으로부터의 동기 교류로 생성된다.이 토크 로터 더 쉽게 회전 할 수 있습니다.
영구 자석 동기 모터 (PMSM) 의 로터의 영구 자석에 의해 일정한 자기장이 생성됩니다.로터의 극은 동시 속도로 회전 할 때 스테이터의 회전 자기장과 라인그 결과, 3단계 전류의 네트워크에 직접 연결되면, PMSM은 스스로 시작할 수 없습니다.
영구 자석 모터와 비동기 모터의 차이점:
01로터 구조
비동기 모터: 로터는 철 코어와 와일링으로 구성되어 있으며, 주로 다람쥐 케이지 및 와이어 윙 로터입니다. 다람쥐 케이지 로터는 알루미늄 막으로 가사됩니다.스테토르를 절단 알루미늄 막의 자기장이 로터를 구동.
PMSM 모터: 영구 자석은 로터의 자기극에 내장되어 있습니다.그리고 같은 단계의 자기극이 서로 다른 거부력을 끌어당기는 원리에 따라 스테터에서 생성되는 회전 자기장에 의해 회전하도록 구동됩니다.
02효율성
비동기 모터: 그리드 흥분에서 전류를 흡수해야하여 일정량의 에너지 손실, 모터 반응 전류 및 낮은 전력 요인을 초래합니다.
PMSM 모터: 자기장은 영구 자석에 의해 제공되며, 로터는 흥분 전류가 필요하지 않으며 모터 효율이 향상됩니다.
03부피와 무게
고성능 영구 자석 재료의 사용은 영구 자석 동기 모터의 공기 격차 자기장을 비동기 모터보다 더 크게 만듭니다.크기와 무게는 비동기 모터에 비해 감소합니다.비동기 모터보다 한 두 개의 프레임 크기가 작을 것입니다.
04모터 시작 전류
비동기 모터: 전력 주파수 전기로 직접 시작되며, 시동 전류는 크며, 등급 전류의 5~7배까지 도달할 수 있습니다.이는 전력망에 큰 영향을 미칩니다.큰 시작 전류는 스타터 와일딩의 누출 저항 전압 하락을 증가시키고 시작 토크가 작기 때문에 무거운 작업 시작은 달성 할 수 없습니다.인버터가 사용되더라도, 정산 전류 범위 내에서만 시작될 수 있습니다.
PMSM 모터: 전용 컨트롤러에 의해 구동되며, 이는 환전기의 명목 출력 요구 사항이 없습니다. 실제 시작 전류는 작습니다.전류는 부하에 따라 점차 증가합니다., 그리고 시작 토크는 크다.
05전력 요인
비동기 모터는 낮은 전력 요인, 그들은 전력 네트워크에서 반응 전류의 많은 양을 흡수해야합니다,비동기 모터의 큰 시작 전류는 전력망에 단기적인 영향을 줄 것입니다., 그리고 장기 사용은 전력 네트워크 장비와 트랜스포머에 특정 손상을 일으킬 것입니다.전력 네트워크의 품질을 보장하고 장비 사용 비용을 높이기 위해 전력 보상 단위를 추가하고 반응 전력 보상 작업을 수행해야합니다..
영구 자석 동기 모터의 로터에 유도 전류가 없으며, 모터의 전력 인수는 높습니다.전력망의 품질 요인을 향상시키고 보상 장치를 설치할 필요성을 제거합니다..
06유지보수
비동기 모터 + 환기 구조는 진동, 열, 높은 고장율, 높은 윤활유 소비 및 높은 수동 유지 보수 비용을 발생시킬 것입니다. 그것은 특정 정지 시간 손실을 일으킬 것입니다.
3단계 영구 자석 동기 모터가 직접적으로 장비를 구동합니다.기계적인 진동이 작습니다.모든 드라이브 시스템은 거의 유지보수가 없습니다.
3단계 영구 자석 동기 모터가 직접적으로 장비를 구동합니다.기계적인 진동이 작습니다.모든 드라이브 시스템은 거의 유지보수가 없습니다.
영구 자석 동기 모터는 다음과 같은 특성을 갖습니다.
일반 산업 부문에서는 낮은 전압의 380/660/1140V) 고효율의 비동기 모터를 교체하면 5% ~ 30%의 에너지를 절약합니다.그리고 고전압 ((6kV/10kV) 고효율 비동기 모터이 시스템은 2%에서 10%까지 절약합니다.
왜 영구 자석 AC 모터를 선택합니까?
1더 높은 효율성: 영구 자석 모터는 로터 윙링에 전류가 없기 때문에 전통적인 모터보다 더 높은 효율성을 가지고 있습니다.
2더 나은 전력 밀도: 영구 자석 모터는 더 적은 양의 물질로 더 강한 자기장을 생성 할 수 있기 때문에 전통적인 모터보다 더 높은 전력 밀도를 가지고 있습니다.
3더 작은 크기와 무게: 더 높은 전력 밀도 때문에 영구 자석 모터는 전통적인 모터보다 작고 가볍게 설계 될 수 있습니다.공간과 무게가 문제가 되는 애플리케이션에 적합합니다..
4유지보수 용량: 영구 자석 모터에는 전통적인 모터보다 움직이는 부품이 적어 유지보수가 덜 필요하며 수명이 길어집니다.
5더 나은 제어: 영구 자석 모터는 질량 및 속도 변화에 더 빠르게 반응 할 수 있기 때문에 더 나은 제어 기능을 가지고 있으며, 정확한 제어가 필요한 응용 프로그램에 적합합니다.
영구 자석 모터 (PM라고도 불린다) 는 내부 영구 자석 (IPM) 및 표면 영구 자석 (SPM) 으로 두 가지 주요 범주로 나눌 수 있습니다.두 종류 모두 로터 또는 내부에 붙여진 영구 자석에 의해 자기 흐름을 생성.
SPM
표면 영구 자석
영구 자석이 로터 둘레에 부착된 모터
SPM 모터는 로터 표면의 외부에 자석이 고정되어 있습니다. 그들의 기계적 강도는 IPM보다 매우 약합니다.약한 기계적 힘은 모터의 최대 안전 기계적 속도를 제한또한, 이 모터는 매우 제한된 자기 튀김 (Ld ≈ Lq) 을 나타냅니다. 로터 종단에서 측정 된 인덕턴스 값은 로터 위치와 상관없이 일관합니다.거의 단위 돋보이는 비율 때문에, SPM 모터 설계는 마켓을 생성하기 위해 완전히 아니라면 자기 토크 구성 요소에 크게 의존합니다.
IPM
내부 영구 자석
영구 자석이 탑재된 로터가 있는 모터 유형은 IPM이라고 합니다.
IPM 모터는 로터 자체에 영구 자석이 탑재되어 있습니다. SPM 모터와 달리 영구 자석의 위치는 IPM 모터를 기계적으로 매우 잘 작동하게 합니다.그리고 매우 높은 속도로 작동하기에 적합합니다.이 모터는 또한 상대적으로 높은 자기 비중 비율 (Lq > Ld) 으로 정의됩니다.IPM 모터는 모터의 자기 및 거부 모터 구성 요소를 모두 활용하여 토크를 생성 할 수있는 능력을 가지고 있습니다..
왜 SPM 대신 IPM 모터를 선택해야 할까요?
1높은 토크는 자기 토크 외에도 거부 토크를 사용하여 달성됩니다.
2IPM 모터는 전통적인 전기 모터에 비해 30%까지 적은 전력을 소비합니다.
3기계적 안전은 SPM와 달리 자석이 원심력으로 인해 분리되지 않기 때문에 향상됩니다.
4그것은 벡터 제어를 사용하여 두 종류의 토크를 제어함으로써 고속 모터 회전 반응 할 수 있습니다.
브러쉬리스 영구 자석 (PM) 모터는 AC 전원 공급 장치로 작동하므로 종종 PMAC 모터로 불립니다.영구 자석 의 사용 은 전도기 (로터 막대) 의 필요 를 제거 하여 로터 손실 이 제거 된다이 설계는 높은 효율성, 낮은 속도 및 높은 토크를 하나의 패키지에 결합 할 수 있습니다. 작은 모터 크기의 PM 모터의 효율은 이전보다 10% ~ 15% 더 높을 수 있습니다.같은 부하점에서의 표준 효율 모터이 효율성 증가는 일반적인 모터 부하의 전체 범위에서 적용됩니다.
드라이브 또는 컨트롤러의 필요성으로 인해 변속 PMAC 모터는 일정한 속도 프리미엄 효율 인덕션 모터보다 훨씬 더 비싸다.또한 새로운 프리미엄 효율성 인버터 전동기를 제어하는 전자 펄스 너비 조절 변주 주파수 드라이브 (VFD) 의 동등한 대체가 있습니다.변동 흐름 응용 프로그램에서 일정한 속도 모터를 교체 할 때,PMAC 모터의 변속 역량으로 인한 에너지 절감은 모터의 효율성 증가로 인한 절감량을 크게 초과합니다.영구 자석 모터는 전체 작동 범위에서 효율성을 향상시키고 국제 전기 기술 위원회 (IEC) IE4 효율 표준을 충족하거나 초과합니다.
희토류 영구 자석 모터의 개발 추세:
희토류 영구 자석 모터는 높은 전력 (고속, 높은 토크), 높은 기능성 및 소형화,그리고 끊임없이 새로운 모터 품종과 응용 분야를 확장하고 있습니다., 그리고 응용 전망은 매우 낙관적입니다. 필요를 충족시키기 위해 희토류 영구 자석 모터의 설계 및 제조 프로세스는 여전히 지속적으로 혁신되어야합니다.전자기 구조가 더 복잡해질 것입니다., 계산 구조가 더 정확하고 제조 프로세스가 더 진보되고 적용 될 것입니다.
희토류 영구 자석 모터의 적용:
희토류 영구 자석 모터의 우월성으로 인해 그 응용 분야는 점점 더 광범위해지고 있습니다. 주요 응용 분야는 다음과 같습니다.
희토류 영구 자석 모터의 높은 효율성과 에너지 절감에 초점을 맞추십시오. 주요 응용 대상은 큰 전력 소비자입니다.섬유 및 화학 섬유 산업용의 희토류 영구 자석 동기 모터와 같이, 희토류 영구 자석 동속 모터 석유 광장 및 석탄 광산에서 사용되는 각종 광업 및 운송 기계,각종 펌프 및 팬을 구동하기 위한 영구 자석 및 희토류 동시 모터.
