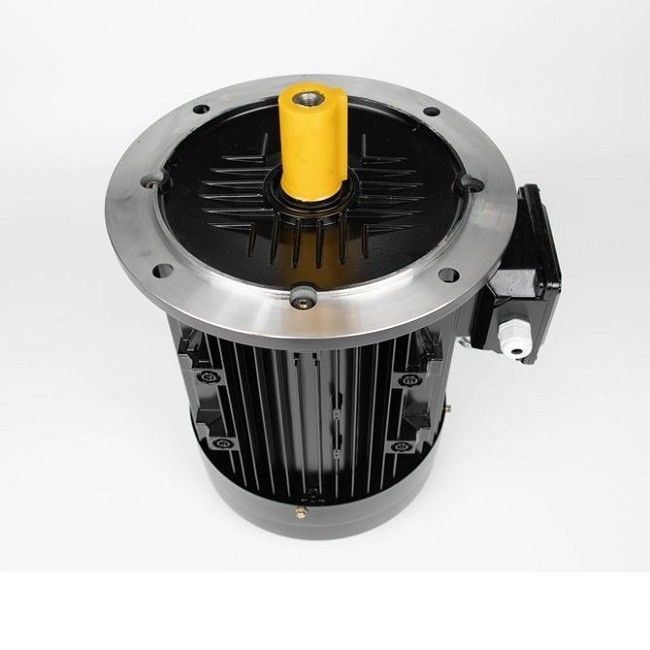

내부 영구 자석 동기 전동기, IPM 브러쉬리스 모터

작고 가볍다

특수 전자기 및 구조 설계에서 부피와 무게 비율은 20% 감소하고 전체 기계의 길이는 10% 감소합니다.그리고 전체 스테터 슬롯의 비율은 90%로 증가합니다.

고도로 통합

모터와 인버터는 매우 통합되어 있으며, 모터와 인버터 사이의 외부 회로 연결을 피하고 시스템 제품의 신뢰성을 향상시킵니다.

에너지 효율성

고성능의 희토류 영구 자석 물질, 특수 스테터 슬롯, 그리고 로터 구조는 이 모터를 IE4 표준까지 효율적으로 만듭니다.

사용자 지정 디자인

특수 기계에 전념한 맞춤형 설계 및 제조는 불필요한 기능과 설계 마진을 줄이고 비용을 최소화합니다.

낮은 진동 과 소음

모터는 직접 구동되며 장비의 소음과 진동은 작으며 건설 작업 환경에 미치는 영향은 감소합니다.

유지보수 무료

고속 기어 부품이 없고, 기어 윤활유를 정기적으로 교체할 필요도 없고, 정말 유지보수 없는 장비입니다.

PM 모터 인덕턴스 변동

동력을 생성하기 위해 한 조각의 철에 한정된 양의 흐름만 연결할 수 있습니다. 결국 철은 포화되어 더 이상 흐름이 연결될 수 없게 됩니다.그 결과는 플럭스 필드가 취하는 경로의 인덕턴스의 감소입니다.PM 기계에서, d축 및 q축 인덕턴스 값은 부하 전류의 증가에 따라 감소합니다.

SPM 모터의 d축 및 q축 인덕턴스는 거의 동일합니다. 자석이 로터 외부에 있기 때문에 q축의 인덕턴스는 d축 인덕턴스와 동일한 속도로 떨어집니다.하지만, IPM 모터의 인덕턴스는 다르게 감소합니다. 다시 d 축 인덕턴스는 자석이 흐름 경로에 있기 때문에 자연스럽게 낮아 인덕션 특성을 생성하지 않습니다. 따라서,d축에는 포화될 철이 적어 q축에 비해 유동량이 현저히 줄어들게 됩니다.

PMSM 모터를 사용하는 응용 프로그램은 무엇입니까?

- 네

PMSM 모터를 사용하는 산업에는 금속, 세라믹, 고무, 석유, 섬유 등이 있습니다.PMSM 모터는 일정한 전압과 주파수의 공급뿐만 아니라 변속 속도 드라이브 (VSD) 응용 프로그램에서 동기 속도로 작동하도록 설계 될 수 있습니다.높은 효율성과 전력 및 토크 밀도 때문에 전기 차량 (EV) 에서 널리 사용됩니다. 그들은 일반적으로 믹서, 밀러, 펌프, 팬과 같은 높은 토크 애플리케이션에서 우수한 선택입니다.펌프, 컨베이어, 그리고 전통적으로 인덕션 모터가 발견되는 산업 응용 프로그램.

내장 자석이 있는 영구 자석 동기 모터: 최대 에너지 효율

내장 자석이 있는 영구 자석 동기 모터 (IPMSM) 는 최대 속도에 최대 토크가 발생하지 않는 견인 애플리케이션에 이상적인 모터입니다.이 유형의 모터는 높은 역학과 과부하 용량을 요구하는 응용 프로그램에서 사용됩니다.또한 IE4 및 IE5 범위의 팬이나 펌프를 작동시키고 싶다면 완벽한 선택입니다. 높은 구매 비용은 일반적으로 실행 시간 동안 에너지 절감으로 회수됩니다.만약 당신이 올바른 변주 주파수 드라이브로 작동하는 경우에.

우리의 모터에 장착된 변주 주파수 드라이브는 MTPA (최대 펌프 펌프) 에 기반한 통합 제어 전략을 사용합니다.이것은 당신이 최대 에너지 효율과 함께 영구 자석 동기 모터를 작동 할 수 있습니다200%의 과부하, 우수한 시작 토크 및 확장 된 속도 조절 범위 또한 엔진 등급을 완전히 활용 할 수 있습니다.비용의 빠른 회수와 가장 효율적인 통제 프로세스를 위해.

영구 자석 동속 모터, 외부 자석으로 고전적인 서보 애플리케이션을 위한

외부 자석과 함께 영구 자석 동기 모터 (SPMSM) 는 고부하와 빠른 가속이 필요할 때 이상적인 모터입니다. 예를 들어 고전적인 세로 애플리케이션에서.길쭉한 설계 또한 낮은 질량 관성을 초래하고 최적의 설치 될 수 있습니다그러나 SPMSM 및 변주 주파수 드라이브로 구성된 시스템의 한 가지 단점은 비싼 플러그 기술과 고품질의 인코더가 종종 사용되기 때문에 그에 관련된 비용입니다.

주파수 변환기와 함께 영구 자석 모터의 이점은 무엇입니까?

주파수 변환기와 함께 영구 자석 모터의 장점은 주로 다음 측면을 포함합니다:

1최적의 에너지 절감 효과를 발휘: 영구 자석 모터는 추가 작업 없이 최적의 작동 효과를 얻기 위해 주파수 변환기로 조정할 수 있습니다.

2과전압 보호: 인버터의 출력은 전압 감지 기능을 가지고 있으며 인버터는 자동으로 출력 전압을 조정하여 모터가 과전압에 견딜 수 없습니다.출력 전압 조절이 실패하고 출력 전압이 정상 전압의 110%를 초과할 경우에도, 인버터는 모터를 차단하여 보호합니다.

3저전압 보호: 모터의 전압이 정상 전압의 90% 미만일 때 인버터는 보호를 위해 멈추게됩니다.

4초전류 보호: 모터의 전류가 등급 값의 150% / 3 초, 또는 등급 전류의 200% / 10 마이크로 초를 초과하면 인버터는 중지하여 모터를 보호합니다.

5. 단계 손실 보호: 출력 전압을 모니터링, 출력 단계가 없어지면 인버터 알람, 그리고 인버터는 시간이 지나면 모터를 보호하기 위해 멈출 것입니다.

6역단계 보호: 인버터는 모터가 한 방향으로만 회전 할 수 있도록 설정 할 수 있으며 회전 방향을 설정 할 수 없습니다.사용자가 모터 A의 단계 순서를 변경하지 않는 한, B, C 와이어링, 역 단계의 가능성은 없습니다.

7과부하 보호: 인버터는 모터 전류를 모니터링합니다. 모터 전류가 1 분 동안 등급 전류의 120%를 초과하면 인버터는 모터를 중지하여 보호합니다.

8- 지식 보호: 인버터는 일반적으로 지식 보호 트랜스포머와 릴레로 구성된 특수 지식 보호 회로로 장착됩니다.1~2단계 가 공중화 될 때물론, 사용자가 요청하면, 우리는 또한 지식 즉시 종료 보호 설계 할 수 있습니다.

9. 단회로 보호: 인버터 출력이 단회로 된 후, 그것은 필연적으로 과류를 일으킬 것이고 인버터는 10 마이크로초 이내에 모터를 보호하기 위해 멈출 것입니다.

10오버클럭 보호: 인버터는 최대 및 최소 주파수 제한 기능을 가지고있어 출력 주파수는 지정 범위 내에서만있을 수 있습니다.따라서 오버클럭 보호 기능을 실현.

11스탠 보호: 스탠 보호 는 일반적으로 동기 모터 를 대상으로 합니다. 아시크론 모터 를 위해, 가속 도중 스탠은 과류 로 나타나야 합니다.그리고 인버터는 과류 및 과부하 보호에 의해이 보호 기능을 실현- 가속 시 안전 가속 시간 을 설정 함 으로 가속 도중 스톨 을 피할 수 있다.
