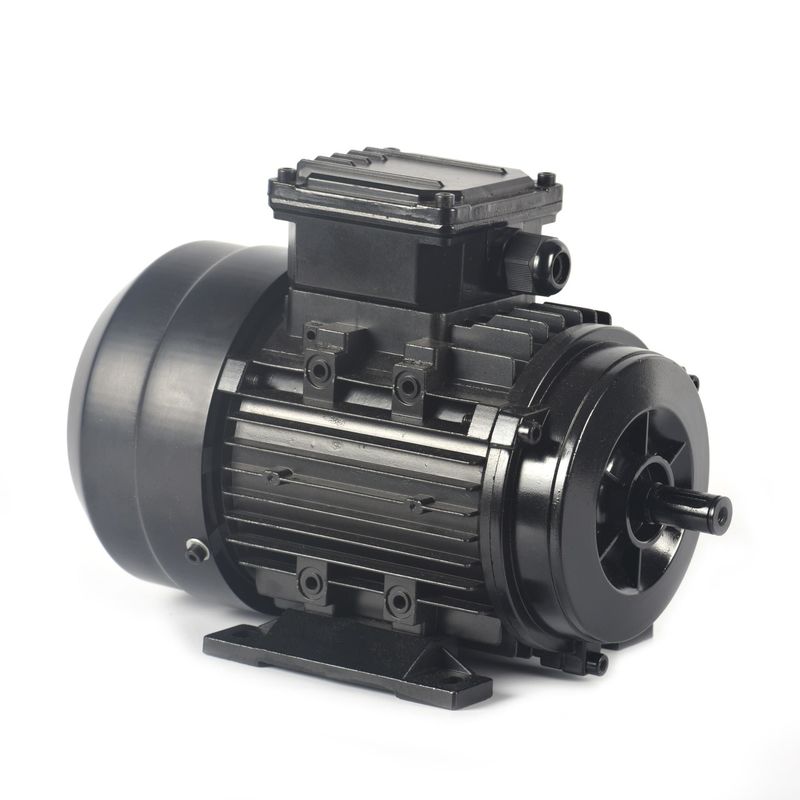

표면은 내부 PMSM을 냉각시키는 영구 자석 동기 전동기 물을 탑재했습니다

왜 영구 자석 AC 모터를 선택합니까?

영구 자석 AC (PMAC) 모터는 다른 유형의 모터보다 몇 가지 장점을 제공합니다.

높은 효율성: PMAC 모터는 로터 구리 손실의 부재와 완전 손실의 감소로 인해 매우 효율적입니다. 최대 97%의 효율을 달성 할 수 있습니다.상당한 에너지 절감으로 이어집니다.

높은 전력 밀도: PMAC 모터는 다른 모터 유형에 비해 높은 전력 밀도를 가지고 있으며, 이는 크기와 무게 단위 당 더 많은 전력을 생산 할 수 있음을 의미합니다.이것은 공간을 제한하는 애플리케이션에 이상적입니다.

높은 토크 밀도: PMAC 모터는 높은 토크 밀도를 가지고 있으며, 이는 크기와 무게 단위 당 더 많은 토크를 생산 할 수 있음을 의미합니다. 이것은 높은 토크가 필요한 응용 프로그램에 이상적입니다..

유지보수 용량 감소: PMAC 모터에는 붓이 없기 때문에 다른 모터 유형보다 유지보수가 덜 필요하며 수명이 길습니다.

향상된 제어: PMAC 모터는 다른 모터 유형에 비해 더 나은 속도 및 토크 제어 기능을 가지고 있으며, 정확한 제어가 필요한 응용 프로그램에 이상적입니다.

환경 친화적: PMAC 모터는 희토류 금속을 사용하기 때문에 다른 모터 유형보다 환경 친화적입니다.다른 모터 유형에 비해 재활용이 용이하고 폐기물 발생량이 적습니다..

전반적으로, PMAC 모터의 장점은 전기 자동차, 산업 기계 및 재생 에너지 시스템을 포함한 광범위한 응용 분야에 탁월한 선택으로 만듭니다.


영구 자석 AC (PMAC) 모터는 다음과 같은 광범위한 응용 프로그램을 가지고 있습니다.

산업 기계: PMAC 모터는 펌프, 압축기, 팬 및 기계 도구와 같은 다양한 산업 기계 응용 프로그램에 사용됩니다. 그들은 높은 효율, 높은 전력 밀도,그리고 정밀한 제어, 이러한 응용 프로그램에 적합합니다.

로봇: PMAC 모터는 로봇 및 자동화 응용 분야에서 사용되며 높은 토크 밀도, 정확한 제어 및 높은 효율을 제공합니다. 그들은 종종 로봇 팔, 손잡이,다른 모션 제어 시스템.

HVAC 시스템: PMAC 모터는 고효율, 정밀한 제어 및 낮은 노이즈 수준을 제공하는 난방, 환기 및 에어컨 (HVAC) 시스템에서 사용됩니다.그들은 종종 이러한 시스템에서 팬과 펌프에 사용됩니다.

신재생 에너지 시스템: PMAC 모터는 풍력 터빈과 태양 추적기와 같은 신재생 에너지 시스템에서 사용되며 높은 효율, 높은 전력 밀도 및 정확한 제어 기능을 제공합니다.그들은 종종 이러한 시스템에서 발전기와 추적 시스템에서 사용됩니다.

의료 장비: PMAC 모터는 MRI 기계와 같은 의료 장비에서 사용되며 높은 토크 밀도, 정확한 제어 및 낮은 노이즈 수준을 제공합니다.그들은 종종 이러한 기계의 움직이는 부분을 구동하는 모터에 사용됩니다.

작동 원칙
영구 자석 동기 모터 작동 원리는 동기 모터와 유사합니다. 동기 속도로 전기 운동 힘을 생성하는 회전 자기장에 의존합니다.3단계 공급을 제공함으로써 스테터 윙이 에너지 부여되면, 회전 자기장이 공기의 틈 사이에 생성됩니다.

이것은 로터 필드 극이 회전 자기장을 동기 속도로 유지하고 로터가 지속적으로 회전 할 때 토크를 생성합니다. 이러한 모터는 자동 시작 모터가 아니기 때문에,변주 주파수 전원 공급 장치가 필요합니다..

EMF 및 토크 방정식
합동 기계에서, 평균 EMF는 단계별로 유도 동적 EMF로 불립니다 동기 모터에서, 각 선도자에 의해 절단 흐름 회전당 Pφ 베버입니다
그러면 한 회전을 완료하는 데 걸리는 시간은 60/N초입니다.

1개의 선도자에 의해 유발되는 평균 EMF는

(PφN / 60) x Zph = (PφN / 60) x 2Tph

여기서 Tph = Zph / 2

따라서 한 단계당 평균 EMF는

= 4 x φ x Tph x PN/120 = 4φfTph
여기서 Tph = 각 단계에 따라 연속으로 연결 된 회전

φ = 플럭스/베버 극

P= 수

F= Hz의 주파수

Zph= no. 각 단계에 따라 일련으로 연결 된 전도기 = Zph/3

EMF 방정식은 스틸과 스테터에 있는 전도자에 달려 있다. 이 모터에 대해서는 분배 요인 Kd와 피치 요인 Kp도 고려된다.

따라서, E = 4 x φ x f x Tph xKd x Kp

영구 자석 동기 모터의 토크 방정식은 다음과 같습니다.

T = (3 x Eph x Iph x sinβ) / ωm


표면에 장착된 PMSM
이 구조에서는 자석이 로터의 표면에 장착된다. 그것은 견고하지 않기 때문에 고속 애플리케이션에 적합하다.그것은 영구 자석의 투과성과 공기 간격이 같기 때문에 균일한 공기 간격을 제공합니다. 거부 모멘트, 높은 동적 성능, 그리고 로봇과 도구 드라이브와 같은 고속 장치에 적합합니다.

묻힌 PMSM 또는 내부 PMSM
이 유형의 구조에서는 상시 자석이 아래 그림과 같이 로터에 내장되어 있습니다. 그것은 고속 응용 프로그램에 적합하며 견고합니다.거부 모멘트는 모터의 튀어나오기 때문입니다.

왜 SPM 대신 IPM 모터를 선택해야 할까요?

1높은 토크는 자기 토크 외에도 거부 토크를 사용하여 달성됩니다.

2IPM 모터는 전통적인 전기 모터에 비해 30%까지 적은 전력을 소비합니다.

3기계적 안전은 SPM와 달리 자석이 원심력으로 인해 분리되지 않기 때문에 향상됩니다.

4그것은 벡터 제어를 사용하여 두 종류의 토크를 제어함으로써 고속 모터 회전 반응 할 수 있습니다.

영구 자석 동기 모터의 작동:
영구 자석 동기 모터의 작동은 일반 모터와 비교했을 때 매우 간단하고 빠르고 효과적입니다.PMSM의 작동은 스테이터의 회전 자기장과 로터의 일정한 자기장에 달려 있습니다영구 자석은 로터로 사용되어 일정한 자기 흐름을 생성하고 동기 속도에 작동하고 잠금합니다. 이러한 유형의 모터는 브러시리스 DC 모터와 유사합니다.

파소르 그룹은 스테이터의 윙링을 서로 결합하여 형성됩니다. 이 파소르 그룹은 별, 델타,그리고 이중 및 단일 단계하모닉 전압을 줄이기 위해, 윙링은 서로 짧은 와일링해야합니다.

3단계 AC 공급이 스테터에 공급되면 회전 자기장을 생성하고 로터의 영구 자석으로 인해 일정한 자기장이 유도됩니다.이 로터는 동시 속도와 동시적으로 작동PMSM의 전체 작동은 부하가 없는 스테터와 로터 사이의 공기 간격에 달려 있습니다.

공기 격차가 크면, 엔진의 바람 손실이 감소 할 것입니다. 영구 자석에 의해 생성 된 필드 극이 눈에 띄습니다.영구 자석 동기 모터는 자체 시작 모터가 아닙니다그래서, 그것은 전자적으로 변수 주파수를 제어하는 것이 필요합니다.


장점

영구 자석 동기 모터의 장점은 다음과 같습니다.

높은 속도로 더 높은 효율을 제공합니다

작은 크기로 다양한 패키지에 제공됩니다.

인덕션 모터보다 유지 및 설치가 매우 쉽습니다.

낮은 속도에 완전한 토크를 유지할 수 있습니다.

높은 효율성과 신뢰성

부드러운 토크와 동적 성능을 제공합니다.

단점

영구 자석 동기 모터의 단점은 다음과 같습니다.

이러한 유형의 모터는 인덕션 모터와 비교했을 때 매우 비싸다

자율적으로 작동하는 모터가 아니기 때문에 시작하기가 다소 어렵습니다.

영구 자석 동기 모터를 직접 시작, 자기 결합 압축 해제 시작, Y-Δ 압축 해제 시작, 부드러운 시작, 인버터 시작 등을 포함하여 많은 방법이 있습니다.그럼 그 둘의 차이는 무엇일까요??

1. 전력 용량 및 부하가 전 전압 직시작을 허용 할 때, 전압 직시작은 고려 될 수 있습니다. 장점은 편리한 조작 및 제어, 간단한 유지 보수,그리고 높은 경제성그것은 주로 작은 전력 모터를 시작하는 데 사용됩니다.

2자동 변속기는 압력을 줄이기 위해 자동 변속기의 멀티 터치를 사용하여 시작됩니다.다른 부하의 필요를 충족시킬 수있을뿐만 아니라 시작 토크가 더 커질 것입니다그것은 압축 해제 시작 방법이며 종종 고 용량 모터를 시작하는 데 사용됩니다.

3Y-Δ는 정상적으로 작동하기 시작합니다. 다람쥐 케이지 비동기 모터는 윙이되어 델타 스테터에 연결됩니다. 스테터가 시작 할 때 별으로 윙이되면,그리고 시작 후 델타에 연결, 시작 전류가 감소하고 전력 네트워크에 미치는 영향이 완화 될 수 있습니다. 이 시작 모드는 스타-델타 압축 해제 시작 또는 스타-델타 시작 (Y-델타 시작) 으로 언급됩니다.무부하 또는 가벼운 부하로 시작하기에 적합합니다.다른 압축 해제 스타터와 비교하면 가장 간단한 구조를 가지고 있으며 또한 저렴합니다.영구 자석 동기 모터는 가벼운 부하에서 별 연결 모드에서 작동 할 수 있습니다.이 때, 등급 토크와 부하가 일치 할 수 있으며, 이로 인해 모터의 효율성을 향상시키고 전력 소비를 절약 할 수 있습니다.

4부드러운 스타터는 모터의 전압 조절 시작을 실현하기 위해 실리콘 제어 직렬기의 단계 전환 전압 조절 원리를 채택합니다.그것은 주로 영구 자석 동기 모터의 시작 제어에 사용됩니다, 좋은 시작 효과와 높은 비용.

5주파수 변환기는 가장 높은 기술적 내용과 가장 완전한 제어 기능과 현대 모터 제어 분야에서 가장 좋은 제어 효과를 가진 모터 제어 장치입니다.그것은 전력 그리드의 주파수를 변경하여 영구 자석 동기 모터의 속도와 토크를 조정, 그것은 주로 속도 조절 및 고속 제어에 대한 높은 요구 사항을 요구하는 분야에서 사용됩니다.

압축 해제 시작, 일반적인 스타 델타 시작, 단점은 시작 토크가 작아서 무부하 또는 가벼운 부하 시작에만 적합하다는 것입니다. 이점은 저렴하다는 것입니다. 부드러운 시작당신은 시작 시간과 시작 장비의 초기 토크를 설정할 수 있습니다, 부드러운 시작과 부드러운 정지 실현 및 시작 전류를 제한 할 수 있습니다, 가격은 온화적입니다. 주파수 변환 시작,정해진 시간에 따라 원활하게 시작하고 정해진 주파수에서 장비를 실행하십시오., 가격은 높습니다.
