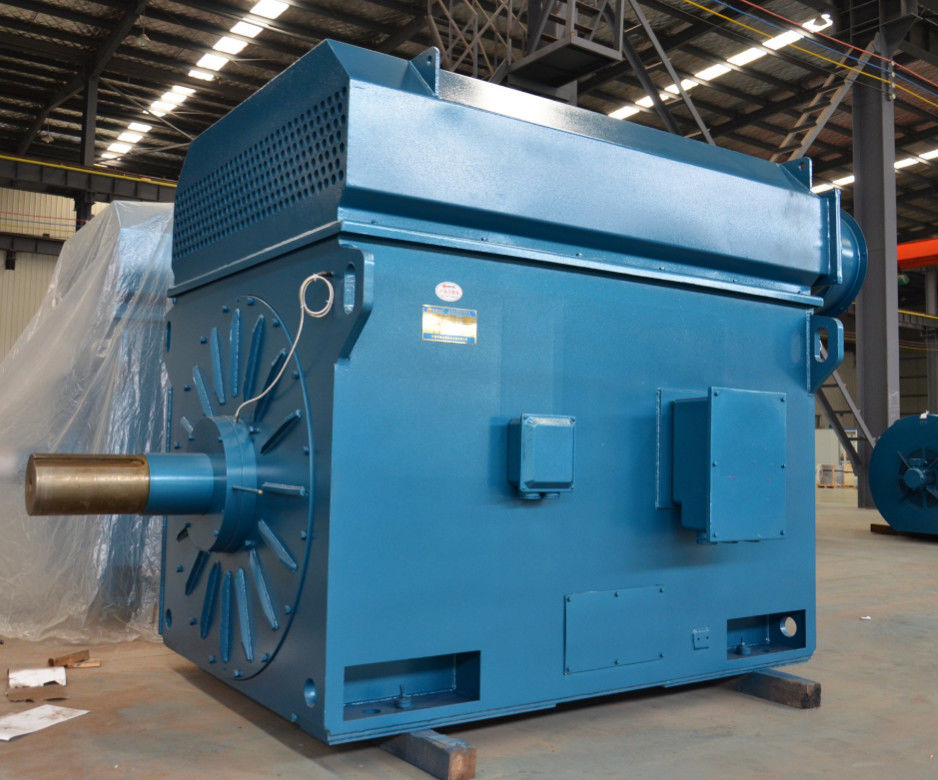

푸른 직결 구동 영구 자석 모터 PMSM 방폭



내부 자기와 영구 자석 동기 전동기 : 최대 에너지 값 효율
내부 자기 (IPMSM)와 영구 자석 동기 전동기는 최대 회전력이 최대 속도에서 발생하지 않는 견인 애플리케이션을 위한 이상적 모터입니다. 모터스의 이런 유형은 높은 역학과 과부하 용량을 요구하는 적용에서 사용됩니다. 그리고 당신이 팬들을 운영하고 싶거나 IE4와 IE5의 펌프가 이르면 그것은 또한 최상의 선택입니다. 높은 구입 단가는 보통 가동 시간 동안 에너지 절약을 통하여 벌충되고 당신이 오른쪽 변수 주파수 드라이브로 그것을 조작한다고 규정했습니다.

우리의 모터 설치 가변 방식 드라이브는 MTPA (암페어 당 최대 회전력)을 기반으로 중앙제어 전략을 사용합니다. 이것은 당신이 최대 에너지 값 효율로 당신의 영구 자석 동기 전동기를 조작할 수 있게 허락합니다. 200 %, 우수한 시동 토크와 확대된 속도 제어범위의 과부담은 또한 완전히 당신이 모터 정격을 이용할 수 있게 허락합니다. 비용과 최효율 제어 프로세스의 패스트 리커버리를 위해.

고전적 서보 기구에 의한 애플리케이션을 위한 외부 마그넷과 영구 자석 동기 전동기
외부 마그넷 (SPMSM)와 영구 자석 동기 전동기는 당신이 예를 들면 고전적 서보 기구에 의한 적용성에서, 높은 과부담과 빠른 가속을 필요로 할 때 이상적 모터스입니다. 기다랗 디자인은 또한 저질량 불활동의 결과가 되고 최적으로 설치될 수 있습니다. 그러나, 비싼 플러그 기술과 고품질 부호기가 종종 사용된 것처럼, SPMSM과 가변 방식 드라이브로 구성되는 시스템의 한 단점은 그것과 관련된 비용입니다.


모터의 효율을 향상시키는 방법?

모터의 효율을 향상시키기 위해, 본질은 모터의 손실을 줄이는 것입니다. 모터의 손실은 기계손과 전자기 손실량으로 분할됩니다. 예를 들면, AC 비동기식 모터를 위해, 철에서 자기장동안, 전류는 동손과 도전체 손실을 생산할 고정자와 회전자 권선을 통과합니다. 그것은 에디 전류가 히스테리시스 손실을 초래하게 할 것이고, 공기 자기장의 높은 하모닉스가 부하에 따른 표유 손실을 발생시킬 것이고, 태도와 선풍기들의 회전 동안 웨어 손실량이 있을 것입니다.

회전자의 손실을 줄이기 위해, 당신은 회전자 권선의 저항을 감소시키거나, 저 저항과 상대박 와이어를 사용하거나, 회전자 슬롯의 단면적을 증가시킬 수 있습니다. 물론, 자료는 매우 중요합니다. 구리 회전자의 조건적 생산은 약 15%까지 손실을 줄일 것입니다. 현재 비동기식 모터는 근본적으로 알루미늄 회전자이고 따라서 효율이 그렇게 높지 않습니다.

유사하게, 고정자에 따른 동손이 있으며, 그것이 고정자의 슬롯 표면을 증가시키고, 고정자 공극의 가득 찬 슬롯비를 증가시키고, 고정자 권선의 단부 길이를 줄일 수 있습니다. 만약 영구 자석이 고정자 권선을 대체하는데 사용되면, 일반에 통용되기 위한 어떤 필요가 없습니다. 물론, 효율은 분명히 향상될 수 있으며, 그것이 동기 전동기가 비동기식 모터 보다 더 효율적이라는 근본적 이유입니다.

모터의 철 손실을 위해, 고품질 실리콘 스틸 시트는 이력의 손실을 줄이는데 사용될 수 있거나 철심의 길이가 늘일 수 있으며, 그것이 자속 밀도를 감소시킬 수 있고, 또한 절연 코팅을 증가시킬 수 있습니다. 게다가 열처리 프로세스는 또한 비판적입니다.

모터의 송풍 성능은 더 중요합니다. 고온이 높을 때, 손실은 물론 클 것입니다. 상응하는 냉각 구조 또는 추가적 냉각 방식은 마찰 손해를 줄이는데 사용될 수 있습니다.

고차 하모닉스는 표유 손실을 꾸불꾸불하고 철 핵심에서 생성시킬 것이며, 그것이 고정자 권선을 향상시키고 고차 하모닉스의 세대를 감소시킬 수 있습니다. 절연 처리는 또한 회전자 슬롯의 표면에서 실행될 수 있고 자기를 띤 슬롯 머드가 자기를 띤 슬롯 효과를 감소시키는데 사용될 수 있습니다.
