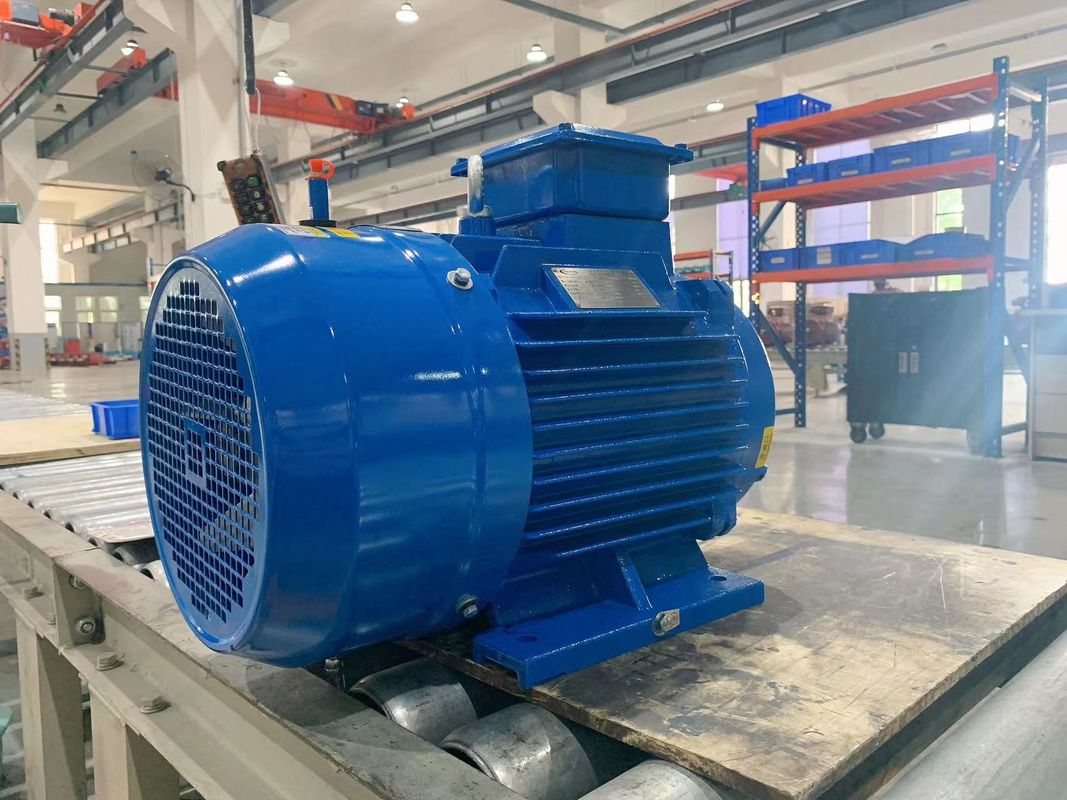

삼상 직접 구동 영구 자석 동기 모터

직접 구동형 특수 영구 자석 모터직선 구동벨트 컨베이어:

벨트 컨베이어용 특수 저속 고전력 영구 자석 드라이브 시스템은 높은 효율성과 에너지 절감 직동 전기 드라이브 시스템으로, 짐 장비를 직접 구동합니다.전통적인 비동기 모터와 다른, 시스템의 선택은 실제 장비 속도 범위와 장비 부하 토크에 달려 있습니다. 구체적인 선택 규칙은 다음과 같습니다.

모터 회전 범위는 벨트 회전 속도와 벨트 컨베이어 롤러 외부 지름에 따라 결정합니다.실제 수요에 가장 가까운 속도 범위를 가진 모터 드라이브 시스템을 선택표준 등급 속도는 0 ~ 60r / min, 0 ~ 75r / min, 0 ~ 90r / min, 다른 속도 범위는 고객의 실제 요구 사항에 따라 조정 및 사용자 정의 할 수 있습니다.

적절한 영구 자석 드라이브 시스템을 선택하기 위해 먼저 벨트 컨베이어에서 필요한 토크를 확인합니다.장비의 실제 토크는 또한 전통적인 비동기 모터의 매개 변수와 환속기의 속도 비율에 따라 계산 될 수 있습니다..

모터의 명소 전압을 결정합니다. 30000N.m의 토크 아래의 모터의 일반적인 전압은 380V, 660V 및 1140V입니다. 30000N.m의 토크 이상의 모터의 전압은 1140V, 3300V, 6kV입니다.10kV다른 전압 수준은 고객의 필요에 따라 사용자 정의 될 수 있습니다.

모터 냉각 모드는 자연 냉각, 강제 공기 냉각 및 물 냉각을 포함하며 고객의 실제 필요에 따라 선택할 수 있습니다.

모터는 사용자가 제공하는 기술적 매개 변수에 따라 설계 및 제조 될 수 있습니다.

모터 매개 변수가 명확하다면 이 카탈로그 매개 변수 목록에 따라 선택될 수 있습니다.

벨트 컨베이어용 특수 저속 큰 전력 영구 자석 드라이브 시스템:

특별 드라이브 시스템은 벨트 컨베이어 작동 특성에 따라 사용자 정의됩니다. 첨단 설계 개념과 생산 처리 기술 및 장비로,저속 고전력 영구 자석 모터 드라이브 시스템은 315를 형성했습니다., 355, 400, 500, 그리고 560 5 프레임 크기, 토크 범위 3000 N · m ~ 100000 N · m, 120 개 이상의 사양의 제품 시리즈, 항구에서 널리 사용됩니다.광산기계 및 기타 분야.

제품은 최신 전자기 프로그램과 구조 디자인을 채택합니다. 에너지 절감, 효율성, 작은 크기, 가벼운 무게, 높은 토크 밀도,쉽게 설치이 제품은 다양한 저속 고전력 벨트 전송 장비에 적합합니다.

장점:

• 이 모터는 낮은 토크 파동으로 일정한 토크를 생성할 수 있습니다. 또한, 그것은 낮은 속도로 전체 토크를 유지하는 능력을 가지고 있습니다.
• 이것은 영구 자석으로 만들어진 로터 자석입니다. 그래서 이 모터는 높은 효율을 가지고 있습니다. 로터에는 코일이 없기 때문에 열 생산이 적습니다.
• 작은 크기와 작은 코일은 높은 전력 밀도를 만듭니다. 그래서 낮은 소음 수준에서 높은 속도를 만듭니다. 열 전달 또한 더 좋고 냉각 시스템은 간단합니다.
• 영구 자석 동기 모터는 브러쉬가 없으므로 설치가 쉽고 유지 보수 비용이 낮습니다.
• 스타터 와일링만 있고 브러쉬가 없으므로 브러쉬 모터와 비교하면 열 생산량이 낮습니다.
• 더 작은 크기를 더 컴팩트한 기계적 패키지로 제공 할 수 있습니다. 따라서 영구 자석 모터는 산업 작업에 매우 유용합니다.
• 추가 DC 전원 공급원이 필요하지 않습니다. AC 공급은 스테터에 제공되며 영구 자석은 로터에 있습니다.

단점:

• 로터는 일정한 자기력을 가지고 있지만 변동적인 자기장을 필요로 합니다. 그래서 이 모터는 변동 주파수 전원 원소를 필요로 합니다.영구 자석 동기 모터는 작동하기 위해 드라이브가 필요합니다 운전자가 없으면 작동 할 수 없습니다..
• 기본적으로 모터를 제어하는 두 가지 방법이 있습니다. armature 전류 제어와 현장 전류 제어입니다. 하지만 이 유형의 모터에서는, 우리는 단지 스테터 전류를 바꿀 수 있습니다.이 모터의 AC 공급원에는 한 가지 소스가 있습니다. 그래서 모터를 제어할 수 있는 유일한 방법은이것은 전력 전자제품과 마이크로 컨트롤러를 포함한 복잡한 제어 시스템을 필요로 합니다.
• 영구 자석 모터 솔루션은 AC 인덕션 모터보다 높은 초기 비용이 필요하므로 AC 인덕션 모터보다 시작하기가 더 어렵습니다.
• 큰 armature 전류로 인해 발생할 수 있는 극의 demagnetization의 위험이 있습니다.또한 과도한 난방과 또한 엔진이 오랜 시간 동안 과부하 될 때 자기 캐빈 발생.
• 추가 암페어 장착 반응을 줄이기 위해 추가 할 수 없습니다. PMDC 모터의 자기장은 모터가 사용되지 않더라도 항상 미리 설정됩니다.
