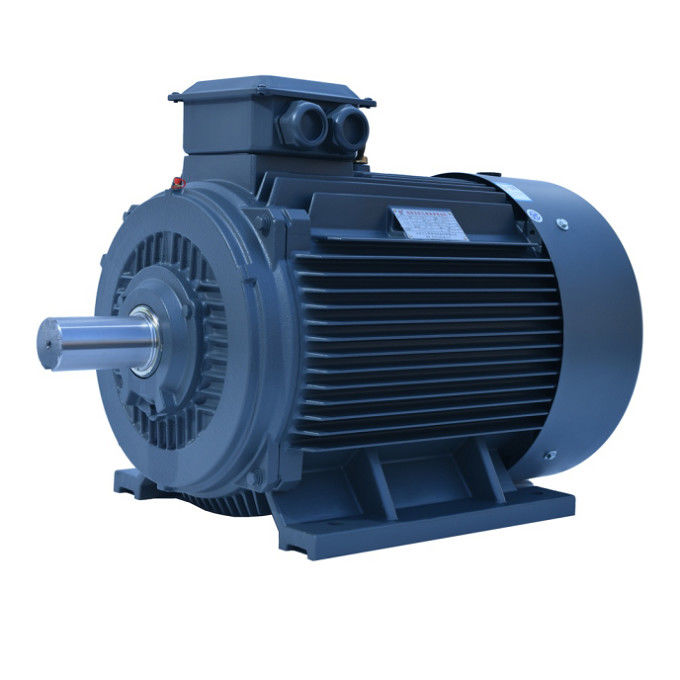

고효율 산업 영구 자석 전기 모터 3단계

희토류 영구 자석 모터의 적용

희토류 자석의 장점 영구 자석 모터그 낮은 rpm 및 높은 토크 출력 직접 드라이브 응용 프로그램에 완벽 합니다.압축기, 펌프 및 팬 등. 또한 소음 출력이 낮다는 것은 소음 감축이 우선시되는 환경에서 사용하기에 이상적입니다. 마지막으로,낮은 유지보수 요구 사항이 장기적으로 비용 효율적인 옵션으로 만듭니다..

희토류 영구 자석 모터의 장점

높은 효율성: 비동기 모터의 효율 곡선은 일반적으로 등급 부하의 60% 이하로 더 빨리 떨어지며 가벼운 부하에서는 효율성이 매우 낮습니다.희토류 영구 자석 모터의 효율 곡선은 높고 평평합니다, 그리고 고효율 영역에서 등급 부하의 20%~120%입니다.

높은 전력 요인: 희토류 영구 자석 동기 모터의 전력 요인의 측정 값은 1의 한계 값에 가깝습니다.0전력 요인 곡선은 효율 곡선만큼 높고 평평합니다. 전력 요인은 높습니다.저전압 반응 전력 보상이 필요하지 않으며 전력 유통 시스템 용량이 완전히 사용됩니다..

스테타터 전류는 작습니다: 로터는 흥분 전류가 없으며 반응 전력이 감소하고 스테타터 전류는 현저히 감소합니다. 동일한 용량의 비동기 모터와 비교하면,스테터 전류 값은 30% ~ 50% 감소 할 수 있습니다. 동시에, 스테터 전류가 크게 감소하기 때문에 모터 온도 상승이 감소합니다.그리고 베어링 지방과 베어링 수명이 길어집니다..

높은 출력 모멘트와 당기 모멘트: 희토류 영구 자석 동기 모터는 더 높은 출력 모멘트와 당기 모멘트를 가지고 있습니다.이는 모터가 더 높은 부하 용량을 가지고 있으며 동기화로 원활하게 끌 수 있습니다.

희토류 영구 자석 모터의 단점

높은 비용: 같은 사양의 비동기 모터와 비교하면 스테터와 로터 사이의 공기 격차가 작고 각 구성 요소의 처리 정확도가 높습니다.로터 구조가 더 복잡하고 희토류 자기 강철 물질의 가격은 높습니다.따라서, 모터 제조 비용은 높습니다. 이는 비동기 모터에 대해 약 2배나 일반적입니다.

전력 시작에서 큰 충격: 전체 압력에서 시작하면 동기 속도가 매우 짧은 시간에 도출 될 수 있습니다. 기계 충격은 크습니다.시작 전류는 등급 전류의 10배 이상입니다.전력 공급 시스템에 미치는 영향은 커서 전력 공급 시스템의 큰 용량이 필요합니다.

희토류 자석 강철은 쉽게 비 자석화됩니다. 영구 자석 물질이 진동, 높은 온도 및 과부하 전류에 노출되면 자석 투명성이 감소 할 수 있습니다.또는 비자극화 현상이 발생하면, 이는 영구 자석 모터의 성능을 감소시킵니다.

PM 모터 인덕턴스 변동
동력을 생성하기 위해 한 조각의 철에 한정된 양의 흐름만 연결할 수 있습니다. 결국 철은 포화되어 더 이상 흐름이 연결될 수 없게 됩니다.그 결과는 플럭스 필드가 취하는 경로의 인덕턴스의 감소입니다.PM 기계에서, d축 및 q축 인덕턴스 값은 부하 전류의 증가에 따라 감소합니다.

SPM 모터의 d축 및 q축 인덕턴스는 거의 동일합니다. 자석이 로터 외부에 있기 때문에 q축의 인덕턴스는 d축 인덕턴스와 동일한 속도로 떨어집니다.하지만, IPM 모터의 인덕턴스는 다르게 감소합니다. 다시 d 축 인덕턴스는 자석이 흐름 경로에 있기 때문에 자연스럽게 낮아 인덕션 특성을 생성하지 않습니다. 따라서,d축에는 포화될 철이 적어 q축에 비해 유동량이 현저히 줄어들게 됩니다.

PM 모터의 흐름 약화/강화
영구 자석 모터에서 흐름은 자석에 의해 생성됩니다. 흐름 필드는 특정 경로를 따라 움직이며, 증가하거나 반대 될 수 있습니다.증가 또는 흐름 필드를 강화 모터가 일시적으로 토크 생산을 증가시킬 수 있습니다. 플럭스 필드에 반대하면 모터의 기존 자기장을 부정합니다. 감소 된 자기장은 토크 생산을 제한하지만 역-EMF 전압을 줄일 것입니다.감소 된 역-EMF 전압은 높은 출력 속도에서 작동하도록 모터를 밀어 내기 위해 전압을 해방이 두 가지 유형의 작동에는 추가 모터 전류가 필요합니다. 모터 컨트롤러에 의해 제공되는 d 축을 가로 질러 모터 전류의 방향은 원하는 효과를 결정합니다.

IPM VS SPM

PM 모터는 표면 영구 자석 모터 (SPM) 와 내부 영구 자석 모터 (IPM) 로 크게 두 가지로 나눌 수 있습니다.두 종류 모두 로터 또는 내부에 붙여진 영구 자석에 의해 자기 흐름을 생성.

SPM 모터는 로터 표면의 외부에 자석이 고정되어 있습니다. 이 기계적 장착 때문에 기계적 강도는 IPM 모터보다 약합니다.약한 기계적 힘은 모터의 최대 안전 기계적 속도를 제한또한, 이 모터는 매우 제한된 자기 튀김 (Ld ≈ Lq) 을 나타냅니다. 로터 종단에서 측정 된 인덕턴스 값은 로터 위치와 상관없이 일관합니다.거의 단위 돋보이는 비율 때문에, SPM 모터 설계는 마켓을 생성하기 위해 완전히 아니라면 자기 토크 구성 요소에 크게 의존합니다.

IPM 모터는 로터 자체에 영구 자석이 탑재되어 있습니다. SPM 모터와 달리 영구 자석의 위치는 IPM 모터를 기계적으로 매우 잘 작동하게 합니다.그리고 매우 높은 속도로 작동하기에 적합합니다.이 모터는 또한 상대적으로 높은 자기 비중 비율 (Lq > Ld) 으로 정의됩니다.IPM 모터는 모터의 자기 및 거부 모터 구성 요소를 모두 활용하여 토크를 생성 할 수있는 능력을 가지고 있습니다..

왜 영구 자석 모터를 사용합니까?

- 네

영구 자석 동기 모터 (PMSM) 는 출력 샤프트에 연결된 스테터와 로터로 구성된 첨단 AC 전기 모터입니다.영구 자석 모터는 일반적으로 전자기력으로 얻은 토크를 생성하기 위해 로터에 내장된 네오디미엄 자석을 사용합니다.이 유형의 모터는 로터가 인덕션으로 자기장을 생성하는 대부분의 다른 전기 모터와 다릅니다.또는 필드 전류가 브러쉬와 슬리프 링으로 로터로 전달되는 경우PMSM 모터는 다양한 모션 컨트롤 애플리케이션에 탁월한 선택입니다.

희토류 영구 자석 모터의 개발 추세

희토류 영구 자석 모터는 높은 전력 (고속, 높은 토크), 높은 기능성 및 소형화,그리고 끊임없이 새로운 모터 품종과 응용 분야를 확장하고 있습니다., 그리고 응용 전망은 매우 낙관적입니다. 필요를 충족시키기 위해 희토류 영구 자석 모터의 설계 및 제조 프로세스는 여전히 지속적으로 혁신되어야합니다.전자기 구조가 더 복잡해질 것입니다., 계산 구조가 더 정확하고 제조 프로세스가 더 진보되고 적용 될 것입니다.

희토류 영구 자석 모터의 적용

희토류 영구 자석 모터의 우월성으로 인해 그 응용 분야는 점점 더 광범위해지고 있습니다. 주요 응용 분야는 다음과 같습니다.

희토류 영구 자석 모터의 높은 효율성과 에너지 절감에 초점을 맞추십시오. 주요 응용 대상은 큰 전력 소비자입니다.섬유 및 화학 섬유 산업용의 희토류 영구 자석 동기 모터와 같이, 희토류 영구 자석 동속 모터 석유 광장 및 석탄 광산에서 사용되는 각종 광업 및 운송 기계,각종 펌프 및 팬을 구동하기 위한 영구 자석 및 희토류 동시 모터.
