제품 상세정보
원래 장소: 중국
브랜드 이름: ENNENG
인증: CE,UL
모델 번호: PMM
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: USD 500-5000/set
포장 세부 사항: 내항성이 있는 포장
배달 시간: 15-120 일
지불 조건: L/C (신용장), 전신환
공급 능력: 20000은 / 년에서 설정합니다
이름: |
희귀 토양 드페비 영구 자석 모터 |
경향: |
AC |
재료: |
희귀 토양 드페비 |
파워 레인지: |
5.5-3000kw |
설치: |
IMB3 IMB5 IMB35 |
단계: |
3개 단계 |
전압: |
380v, 660v, 1140v, 3300v, 6 킬로볼트, 10 킬로볼트 |
주택: |
무쇠 |
특징: |
고역률 |
애플리케이션: |
야금술, 요업, 충돌, 석유, 직물 |
이름: |
희귀 토양 드페비 영구 자석 모터 |
경향: |
AC |
재료: |
희귀 토양 드페비 |
파워 레인지: |
5.5-3000kw |
설치: |
IMB3 IMB5 IMB35 |
단계: |
3개 단계 |
전압: |
380v, 660v, 1140v, 3300v, 6 킬로볼트, 10 킬로볼트 |
주택: |
무쇠 |
특징: |
고역률 |
애플리케이션: |
야금술, 요업, 충돌, 석유, 직물 |

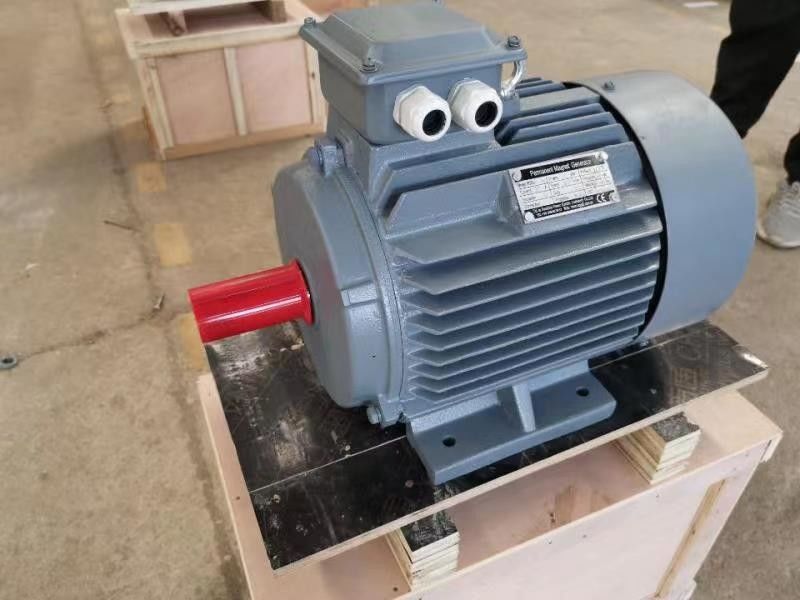

플라스틱 압출기를 위한 쿠스토미즈드 380v 132 kw 150 kw 영구 자석 전기 모터
영구 자석 동기 전동기가 무엇입니까?
영구 자석 동기 전동기는 고정자의 주로 조립되고, 회전자, 샤시, 전후 커버, 태도, 기타 등등입니다. 고정자의 구조는 보통 비동기식 모터의 그것과 근본적으로 같고 영구 자석 동기 전동기와 다른 종류의 모터 사이의 주요한 차이가 그것의 회전자입니다.
표면적으로 자기를 띠 미리 자력을 띠는 (자기를 띠가 고발했습니다)로 또는 모터의 영구 자석 안에서 영구 자석 재료가 모터를 위해 필요한 공기 갭자계를 제공합니다. 이 회전자 구조는 효과적으로 모터 크기를 줄이고, 손실을 줄이고 효율을 향상시킬 수 있습니다.
영구 자석 모터의 기술적인 장점의 원리의 분석
영구 자석 동기 전동기의 원리는 다음과 같습니다 : 3상 전류로의 모터의 고정자 권선에서, 전류에 통과 뒤에, 그것은 모터의 고정자 권선을 위한 회전 자기장을 형성할 것입니다. 날개가 영구 자석으로 설치되기 때문에, 다른 척력을 끌어당기는 똑같은 단계의 자기극의 원칙에 따르면, 영구 자석의 자기극은 고쳐집니다, 고정자에서 발생한 회전 자기장이 회전하기 위해 날개를 운전할 것입니다, 날개의 회전 속도가 고정자에서 생산된 회전하는 남극의 속도와 동일합니다.
자기장을 제공하는 것이 영구 자석류의 사용에 기인하게, 회전로 제강법은 크기에 성숙한, 믿을 만한 그리고 탄력적이고 초기 설계 용량이 메가와트까지, 수십의 와트만큼 작을 수 있습니다. 동시에 회전자 영구 자석의 쌍의 수를 증가시키거나 감소시키는 것에 의해 더 쉽게 그것은 더 넓게 영구적 마그넷 동기 전동기의 속도 범위를 만드는 모터의 막대기의 수를 바꾸는 것입니다. 멀티 폴 영구 자석 회전자로, 정격 속도는 보통 비동기식 모터에 의해 달성되기 위해 힘든 한자리 숫자만큼 낮게 있을 수 있습니다.
특히 저속 고전력 애플리케이션 환경에서, 영구 자석 동기 전동기는 환원제 외에 보통 모터와 비교하여 직접적으로 저속도에 있는 멀티 폴 설계에 의해 가동될 수 있습니다, 영구 자석 동기 전동기의 장점이 강조될 수 있습니다.
영구 자석 동기 전동기의 일합니다
전통적 모터와 비교될 때 영구 자석 동기 전동기의 작업은 매우 단순한, 빠른 그리고 효과적입니다. PMSM의 작업은 고정자의 회전 자기장과 회전자의 일정한 자기장에 의존합니다. 영구 자석류는 일정한 자기 플럭스를 만들고 작동하고 동기 속도에 잠기기 위해 날개로서 사용됩니다. 이런 종류의 모터는 브러시리스 직류 전동기와 유사합니다.
위상자 그룹은 서로 고정자의 와인딩을 결합함으로써 형성됩니다. 이러한 위상자 그룹은 스타와 델타와 두배와 같은 다른 연결과 단일 상을 형성하기 위해 함께 참여됩니다. 고조파전압을 감소시키기 위해, 와인딩은 서로 함께 곧 감겨야 합니다.
AC 공급이 고정자에게 주는 3개 단계, 그것이 만들어질 때 회전 자기장과 일정한 자기장은 회전자의 영구 자석으로 인해 유도됩니다. 이 날개는 동기 속도와 동시에 작동합니다. PMSM의 완전채굴은 무부하 없이 고정자와 회전자 사이에 공기 간극에 의존합니다.
만약 공기 간극이 크면, 모터의 풍손은 감소될 것입니다. 영구 자석에 의해 만들어진 계자극은 두드러집니다. 영구 자석 동기 전동기는 자동 기동 전동기가 아닙니다. 그러면 전자적으로 고정자의 가변 주파수를 제어하는 것은 필요합니다.
애플리케이션이 PMSM 모터를 사용하는 것?
PMSM 자동차를 사용하는 업계는 포함합니다 야금술인, 요업이, 충돌, 석유, 섬유,와 많다른 사람. PMSM 모터는 가변속구동 (VSD) 애플리케이션과 더불어 정전압과 주파수의 공급으로부터 동기 속도에 작동하도록 설계될 수 있습니다. 고효율과 권력과 토크 밀도 때문에, 그들은 믹서, 그라인더, 펌프, 팬들, 송풍기, 컨베이어와 같은 높은 토크 응용과 전통적으로 유도 전동기가 발견되는 산업 적용에 일반적으로 최상의 선택입니다.
내부 자기와 영구 자석 동기 전동기 : 최대 에너지 값 효율
내부 자기 (IPMSM)와 영구 자석 동기 전동기는 최대 회전력이 최대 속도에서 발생하지 않는 견인 애플리케이션을 위한 이상적 모터입니다. 모터스의 이런 유형은 높은 역학과 과부하 용량을 요구하는 적용에서 사용됩니다. 그리고 당신이 팬들을 운영하고 싶거나 IE4와 IE5의 펌프가 이르면 그것은 또한 최상의 선택입니다. 높은 구입 단가는 보통 가동 시간 동안 에너지 절약을 통하여 벌충되고 당신이 오른쪽 변수 주파수 드라이브로 그것을 조작한다고 규정했습니다.
우리의 모터 설치 가변 방식 드라이브는 MTPA (암페어 당 최대 회전력)을 기반으로 중앙제어 전략을 사용합니다. 이것은 당신이 최대 에너지 값 효율로 당신의 영구 자석 동기 전동기를 조작할 수 있게 허락합니다. 200 %와 우수한 시동 토크와 확대된 속도 제어범위의 과부담은 또한 완전히 당신이 모터 정격을 이용할 수 있게 허락합니다. 비용과 최효율 제어 프로세스의 패스트 리커버리를 위해.
고전적 서보 기구에 의한 애플리케이션을 위한 외부 마그넷과 영구 자석 동기 전동기
외부 마그넷 (SPMSM)와 영구 자석 동기 전동기는 당신이 예를 들면 고전적 서보 기구에 의한 적용성에서, 높은 과부담과 빠른 가속을 필요로 할 때 이상적 모터스입니다. 기다랗 디자인은 또한 저질량 불활동의 결과가 되고 최적으로 설치될 수 있습니다. 그러나, 비싼 플러그 기술과 고품질 부호기가 종종 사용된 것처럼, SPMSM과 가변 방식 드라이브로 구성되는 시스템의 한 단점은 그것과 관련된 비용입니다.
희토 영구 자석 모터의 장점
고효율 : 비동기식 모터의 효율 곡선은 일반적으로 정격 부하 중 60%에 더 빨리 해당되고 효율이 저 부하에 매우 낮습니다. 희귀 토양 영구 자석 모터의 효율 곡선은 높고 평평하고 그것이 정격 부하의 20%~120%에 효율이 높은 지역에 있습니다.
고역률 : 희귀 토양 영구 자석 동기 전동기의 역율의 측정치는 1.0의 한계 값에 근접합니다. 전기 인자 곡선은 효율 곡선만큼 높고 평평합니다. 역율은 높습니다. 저전압 무효전력보상은 요구되지 않고 배전 시스템 용량이 완전히 이용됩니다.
고정자 전류는 작습니다 : 회전자는 어떤 여자기 전류도 가지고 있지 않습니다, 무효 전력이 감소되고 고정자 전류가 상당히 감소시킵니다. 똑같은 능력의 비동기식 모터와 비교해서, 고정자 전류 값은 30% 내지 50%까지 감소될 수 있습니다. 동시에, 고정자 전류가 매우 감소되기 때문에, 자동차 온도 상승은 감소되고 베어링 그리스와 베어링 생명이 확장됩니다.
높은 동기 탈조 토크와 인입 토크 : 희귀 토양 영구 자석 동기 전동기는 모터스를 만드는 더 높은 동기 탈조 토크와 인입 토크가 더 높은 부하 용량을 가지게 하고, 매끄럽게 동기화로 당겨질 수 있습니다.
희토 영구 자석 모터의 단점
비싼 비용 : 똑같은 상술의 비동기식 모터와 비교해서, 고정자와 회전자 사이의 공기 간극은 더 작고 각각 요소의 처리 공정 정확도가 높습니다 ; 회전자 구조는 더 복잡하고 희귀 토양 자성 강철 물질에 대한 가격이 높습니다 ; 그러므로, 자동차 제조 비용은 높으며, 그것이 약 2 배 비동기식 모터에게 흔합니다.
전체 출력 시작에 있는 큰 영향 : 전체 압박에 시작할 때, 동기 속도는 매우 짧은 시간을 연루시킬 수 있습니다. 기계적인 충격은 큽니다. 시동 전류는 10 배 정격 전류 이상입니다. 전력 공급 시스템의 대용량을 요구하면서, 전력 공급 시스템에 대한 영향은 큽니다.
희토 자성 강은 소자되기 쉽습니다 : 영구 자석 재료가 진동과 고온과 과부하 전류를 받을 때, 영구적 마그넷 모터의 성능을 감소시키는 그것의 투자율은 감소할 수 있거나 소자 현상이 일어납니다.
표면 설치용 PMSM
이 구조에서, 마그넷은 회전자의 표면에 설치됩니다. 강건하지 않은 것처럼, 그것은 고속 애플리케이션에 적합합니다. 영구 자석과 공기 간극의 투과도가 똑같은 것 이기 때문에 그것은 균일한 공극을 제공합니다. 어떤 릴럭턴스 토크와 고다이나믹 성능과 로보틱스와 같은 고속 장치에 적합하 툴 구동.
묻힌 PMSM 또는 내부 PMSM
공사의 이런 유형에서, 영구 자석은 아래의 그림에 나타난 바와 같이 회전자에 내장됩니다. 그것은 고속 애플리케이션에 적합하고, 강건하게 됩니다. 릴럭턴스 토크는 모터의 돌출에 기인합니다.
