제품 상세정보
원래 장소: 중국
브랜드 이름: ENNENG
인증: CE,UL
모델 번호: PMM
지불과 운송 용어
최소 주문 수량: 1 세트
가격: USD 500-5000/set
포장 세부 사항: 내항성이 있는 포장
배달 시간: 15-120 일
지불 조건: L/C, T/T
공급 능력: 20000은 / 년에서 설정합니다
이름: |
고전력 인자 영구 자석 전기 모터 에에레이터 |
전류: |
AC |
소재: |
희토류 NdFeB |
파워 레인지: |
5.5-3000kw |
설치: |
IMB3 IMB5 IMB35 |
단계: |
3개 단계 |
전압: |
380v, 660v, 1140v, 3300v, 6 킬로볼트, 10 킬로볼트 |
주택: |
금속 |
특징: |
고역률 |
적용: |
야금술, 요업, 충돌, 석유, 직물 |
이름: |
고전력 인자 영구 자석 전기 모터 에에레이터 |
전류: |
AC |
소재: |
희토류 NdFeB |
파워 레인지: |
5.5-3000kw |
설치: |
IMB3 IMB5 IMB35 |
단계: |
3개 단계 |
전압: |
380v, 660v, 1140v, 3300v, 6 킬로볼트, 10 킬로볼트 |
주택: |
금속 |
특징: |
고역률 |
적용: |
야금술, 요업, 충돌, 석유, 직물 |

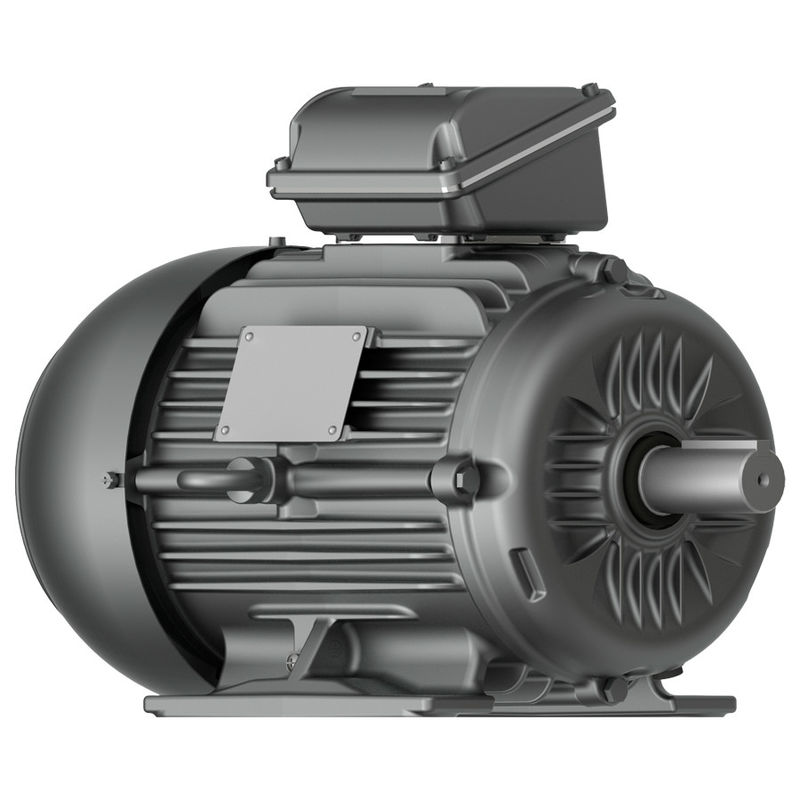

고전력 인자 영구 자석 전기 모터 에에레이터
영구 자석 동기 모터 는 무엇 입니까?
영구 자석 동기 모터는 주로 스테터, 로터, 차시, 앞뒤 커버, 베어링 등으로 구성됩니다.스테이터의 구조는 기본적으로 일반 비동기 모터와 동일합니다, 그리고 영구 자석 동기 모터와 다른 종류의 모터 사이의 주요 차이점은 로터입니다.
영구 자석 물질은 전자기 (자자기 전하) 자석이 모터의 상면 또는 영구 자석 내부에 있으며, 모터에 필요한 공기 격차 자석장을 제공합니다.이 로터 구조는 효과적으로 모터 부피를 줄일 수 있습니다, 손실을 줄이고 효율성을 향상시킵니다.
영구 자석 모터의 기술적 장점 원칙 분석
영구 자석 동기 모터의 원리는 다음과 같습니다. 모터의 스테이터 와일링에서 3단계 전류, 통과 전류 후에,그것은 모터의 스테터 윙링에 회전 자기장을 형성합니다로터가 영구 자석에 설치되어 있기 때문에 영구 자석의 자기극은 고정되어 있습니다.같은 단계의 자기극이 서로 다른 거부력을 끌어당기는 원리에 따라, 스테터에서 생성되는 회전 자기장은 로터를 회전하도록 유도합니다. 로터의 회전 속도는 스테터에서 생성되는 회전 극의 속도와 같습니다.
영구 자석이 자기장을 공급하기 때문에 로터 프로세스는 성숙하고 신뢰할 수 있으며 크기가 유연하며 설계 용량은 수십 와트에서 최대 메가와트까지 작을 수 있습니다.동시에로터 영구 자석의 쌍을 증가 또는 감소함으로써 모터의 극의 수를 변경하는 것이 더 쉽습니다.이는 영구 자석 동기 모터의 속도 범위를 넓혀줍니다.다극 영구 자석 로터에서는 평형 아시크론 모터에 의해 달성하기 어려운 단자리만큼 낮은 등급 속도를 낼 수 있습니다.
특히 낮은 속도의 고전력 애플리케이션 환경에서 영구 자석 동기 모터는 낮은 속도의 다극 설계로 직접 구동 될 수 있습니다.일반 모터와 환전기와 비교하면, 영구 자석 동기 모터의 장점을 강조 할 수 있습니다.
에레레이터에 있는 영구 자석 직동 모터
영구 자석 직동 모터는 전통적인 공기 기관의 변속 장치와 비교할 때 신흥 추진 기술입니다.그것은 전통적인 전송 시스템에서 전송 손실을 제거하고 팬 또는 임펠러를 직접 운전함으로써 에너지 활용 효율을 향상시킵니다.그 주요 특징은 다음과 같습니다:
간단한 구조: 영구 자석 직동 모터는 전기 모터와 팬 또는 펄러로 구성되어 있으며 전통적인 공기 기관에서 전송 장치를 제거합니다.전체 시스템 구조를 단순화.
빠른 반응 속도: 영구 자석 직류 모터는 높은 반응 속도를 가지고 있으며, 다양한 작업 조건의 요구를 충족시키기 위해 팬 또는 임플러의 속도를 빠르게 조정할 수 있습니다.
낮은 소음: 전통적인 공기주기와 비교할 때, 영구 자석 직동 모터에서는 변속기와 기계적 마찰과 같은 요소가 제거되어 소음 수준을 크게 감소시킵니다.
낮은 유지보수 비용: 영구 자석 직동 모터는 변속기와 팬 또는 휠러와 같은 구성 요소를 정기적으로 교체 할 필요가 없으며 유지보수 비용과 정지 시간을 줄입니다.
영구 자석 직동 모터의 사용은 공기 기관에 상당한 개선과 성능 이점을 가져옵니다.영구 자석 직동 모터 는 전통적인 공기 연출기에서 발견 되는 전송 손실 을 제거 하고 에너지 효율 을 높인다전통적인 공기 기관과 비교하면 PMD 모터는 전기 에너지를 기계 에너지로 더 효율적으로 변환 할 수 있습니다.에너지 효율이 높고 환경 친화적인 공기 처리 과정으로영구 자석 직동 모터의 간단한 구조와 낮은 소음으로 인해 작동은 환경에 덜 영향을 미칩니다.기계적 마찰로 인한 소음 오염 및 진동이 감소영구 자석 직동 모터 또한 빠른 반응 속도와 낮은 유지 보수 비용의 장점을 가지고 있습니다.에에레이터의 성능과 지속 가능성을 향상시킬 수 있습니다.이것은 생산성을 향상시키고 운영 비용을 줄이고 수처리 산업의 수자원의 합리적인 사용을 촉진 할 수 있습니다.
PMSM 모터를 사용하는 응용 프로그램은 무엇입니까?
- 네
PMSM 모터를 사용하는 산업에는 금속, 세라믹, 고무, 석유, 섬유 등이 있습니다.PMSM 모터는 일정한 전압과 주파수의 공급뿐만 아니라 변속 속도 드라이브 (VSD) 응용 프로그램에서 동기 속도로 작동하도록 설계 될 수 있습니다.높은 효율성 및 전력 및 토크 밀도 때문에, 그들은 일반적으로 혼합기, 밀러, 펌프, 팬, 블로어, 컨베이어와 같은 높은 토크 응용 프로그램에서 우수한 선택입니다.그리고 전통적으로 인덕션 모터가 발견되는 산업용 용도.
내장 자석이 있는 영구 자석 동기 모터: 최대 에너지 효율
내장 자석이 있는 영구 자석 동기 모터 (IPMSM) 는 최대 속도에 최대 토크가 발생하지 않는 견인 애플리케이션에 이상적인 모터입니다.이 유형의 모터는 높은 역학과 과부하 용량을 요구하는 응용 프로그램에서 사용됩니다.또한 IE4 및 IE5 범위의 팬이나 펌프를 작동시키고 싶다면 완벽한 선택입니다. 높은 구매 비용은 일반적으로 실행 시간 동안 에너지 절감으로 회수됩니다.만약 당신이 올바른 변주 주파수 드라이브로 작동하는 경우에.
우리의 모터에 장착된 변주 주파수 드라이브는 MTPA (최대 펌프 펌프) 에 기반한 통합 제어 전략을 사용합니다.이것은 당신이 최대 에너지 효율과 함께 영구 자석 동기 모터를 작동 할 수 있습니다200%의 과부하, 우수한 시작 토크 및 확장 된 속도 조절 범위 또한 엔진 등급을 완전히 활용 할 수 있습니다.비용의 빠른 회수와 가장 효율적인 통제 프로세스를 위해.
영구 자석 동속 모터, 외부 자석으로 고전적인 서보 애플리케이션을 위한
외부 자석과 함께 영구 자석 동기 모터 (SPMSM) 는 고부하와 빠른 가속이 필요할 때 이상적인 모터입니다. 예를 들어 고전적인 세로 애플리케이션에서.길쭉한 설계 또한 낮은 질량 관성을 초래하고 최적의 설치 될 수 있습니다그러나 SPMSM 및 변주 주파수 드라이브로 구성된 시스템의 한 가지 단점은 비싼 플러그 기술과 고품질의 인코더가 종종 사용되기 때문에 그에 관련된 비용입니다.
희토류 영구 자석 모터의 장점
높은 효율성: 비동기 모터의 효율 곡선은 일반적으로 등급 부하의 60% 이하로 더 빨리 떨어지며 가벼운 부하에서는 효율성이 매우 낮습니다.희토류 영구 자석 모터의 효율 곡선은 높고 평평합니다, 그리고 고효율 영역에서 등급 부하의 20%~120%입니다.
높은 전력 요인: 희토류 영구 자석 동기 모터의 전력 요인의 측정 값은 1의 한계 값에 가깝습니다.0전력 요인 곡선은 효율 곡선만큼 높고 평평합니다. 전력 요인은 높습니다.저전압 반응 전력 보상이 필요하지 않으며 전력 유통 시스템 용량이 완전히 사용됩니다..
스테타터 전류는 작습니다: 로터는 흥분 전류가 없으며 반응 전력이 감소하고 스테타터 전류는 현저히 감소합니다. 동일한 용량의 비동기 모터와 비교하면,스테터 전류 값은 30% ~ 50% 감소 할 수 있습니다. 동시에, 스테터 전류가 크게 감소하기 때문에 모터 온도 상승이 감소합니다.그리고 베어링 지방과 베어링 수명이 길어집니다..
높은 출력 모멘트와 당기 모멘트: 희토류 영구 자석 동기 모터는 더 높은 출력 모멘트와 당기 모멘트를 가지고 있습니다.이는 모터가 더 높은 부하 용량을 가지고 있으며 동기화로 원활하게 끌 수 있습니다.
희토류 영구 자석 모터의 단점
높은 비용: 같은 사양의 비동기 모터와 비교하면 스테터와 로터 사이의 공기 격차가 작고 각 구성 요소의 처리 정확도가 높습니다.로터 구조가 더 복잡하고 희토류 자기 강철 물질의 가격은 높습니다.따라서, 모터 제조 비용은 높습니다. 이는 비동기 모터에 대해 약 2배나 일반적입니다.
전력 시작에서 큰 충격: 전체 압력에서 시작하면 동기 속도가 매우 짧은 시간에 도출 될 수 있습니다. 기계 충격은 크습니다.시작 전류는 등급 전류의 10배 이상입니다.전력 공급 시스템에 미치는 영향은 커서 전력 공급 시스템의 큰 용량이 필요합니다.
희토류 자석 강철은 쉽게 비 자석화됩니다. 영구 자석 물질이 진동, 높은 온도 및 과부하 전류에 노출되면 자석 투명성이 감소 할 수 있습니다.또는 비자극화 현상이 발생하면, 이는 영구 자석 모터의 성능을 감소시킵니다.
표면에 장착된 PMSM
이 구조에서는 자석이 로터의 표면에 장착된다. 그것은 견고하지 않기 때문에 고속 애플리케이션에 적합하다.그것은 영구 자석의 투과성과 공기 간격이 같기 때문에 균일한 공기 간격을 제공합니다. 거부 모멘트, 높은 동적 성능, 그리고 로봇과 도구 드라이브와 같은 고속 장치에 적합합니다.
묻힌 PMSM 또는 내부 PMSM
이 유형의 구조에서 영구 자석은 아래 그림과 같이 로터에 내장되어 있습니다. 그것은 고속 애플리케이션에 적합하며 견고합니다.거부 모멘트는 모터의 튀어나오기 때문입니다.
