제품 상세정보
원래 장소: 중국
브랜드 이름: ENNENG
인증: CE,UL
모델 번호: PMM
지불과 운송 용어
최소 주문 수량: 1 세트
가격: USD 500-5000/set
포장 세부 사항: 내항성이 있는 포장
배달 시간: 15-120 일
지불 조건: L/C, T/T
공급 능력: 20000은 / 년에서 설정합니다
이름: |

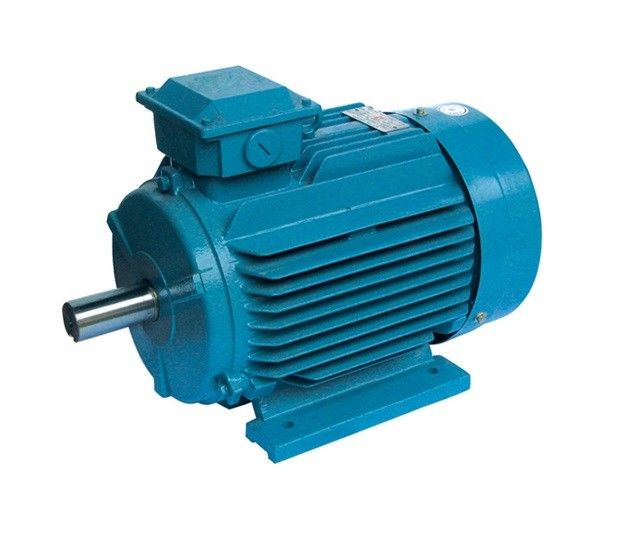

산업용 영구 자석 동기 전기 모터 제조업체 |
전류: |
AC |
소재: |
희토류 NdFeB |
설치: |
IMB3 IMB5 IMB35 |
단계: |
3개 단계 |
막대기: |
2,4,6,8,10 |
파워 레인지: |
5.5-3000kw |
전압: |
380v, 660v, 1140v, 3300v, 6 킬로볼트, 10 킬로볼트 |
프레임 크기: |
H112에서부터 H450 |
제어 모드: |
인버터 개방 루프 벡터 제어 |
이름: |
산업용 영구 자석 동기 전기 모터 제조업체 |
전류: |
AC |
소재: |
희토류 NdFeB |
설치: |
IMB3 IMB5 IMB35 |
단계: |
3개 단계 |
막대기: |
2,4,6,8,10 |
파워 레인지: |
5.5-3000kw |
전압: |
380v, 660v, 1140v, 3300v, 6 킬로볼트, 10 킬로볼트 |
프레임 크기: |
H112에서부터 H450 |
제어 모드: |
인버터 개방 루프 벡터 제어 |
제품 매개 변수
| 모델 | 명산 전력 (KW) | 가등전압 (V) | 가등류 (A) | 명명 속도 ((r/min) | 효율성 (%) | 전력 요인 | 명함 주파수 ((Hz) | 서비스 요인 |
| TYC7.5-3000-Z132S6 | 7.5 | 380 | 12.8 | 3000 | 93.0 | 0.96 | 150 | 1.2 |
| TYC11-3000-Z132S6 | 11 | 18.5 | 94.0 | |||||
| TYC15-3000-Z132S6 | 15 | 25.2 | 94.3 | |||||
| TYC18.5-3000-Z160M6 | 18.5 | 31.0 | 94.4 | |||||
| TYC22-3000-Z160M6 | 22 | 36.8 | 94.6 | |||||
| TYC30-3000-Z160L6 | 30 | 50.0 | 95.0 | |||||
| TYC37-3000-Z160L6 | 37 | 61.3 | 95.5 | |||||
| TYC45-3000-Z180M8 | 45 | 74.5 | 95.6 | 200 | ||||
| TYC55-3000-Z180M8 | 55 | 90.9 | 95.8 | |||||
| TYC75-3000-Z225M8 | 75 | 123 | 96.2 | |||||
| TYC90-3000-Z225M8 | 90 | 148 | 96.5 | |||||
| TYC110-3000-Z225L8 | 110 | 180 | 96.8 | |||||
| TYC132-3000-Z225L8 | 132 | 215 | 97.0 | |||||
| TYC160-3000-Z225L8 | 160 | 261 | 97.0 | |||||
| TYC185-3000-Z250M8 | 185 | 301 | 97.0 | |||||
| TYC-200-3000-Z250M8 | 200 | 326 | 97.0 | |||||
| TYC-200-3000-Z250L8 | 220 | 359 | 97.0 | |||||
| TYC-200-3000-Z250L8 | 250 | 408 | 97.0 |
| 프레임 크기 | 132 | 160 | 180 | 200 | 225 | 250M/L | 280M/L | ||||
| 기계적 특성 | |||||||||||
| 프레임/끝 방패 / 터미널 박스 |
소재 | 금속 | |||||||||
| 장착 | B3/B35 | ||||||||||
| IP 등급 | IP23 | ||||||||||
| 냉각 방법 | IC01(ODP) | ||||||||||
| 지구 | 배선 덮개와 기계 기단 내부 | ||||||||||
| 류류 | 먼지 덮개/청소성 | ZZ/C3 | /C3 | ||||||||
| 베어 고정 | DE 수정, NDE 웨이브 스프링 세척기 | ||||||||||
| DE 수정 류류 |
3000회속 | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6318 | 6314/6318 | |||
| 1500회속 | 6308 | 6309 | 6312 | 6312 | 6313 | 6318/6318 | 6318/6318 | ||||
| NDE 수정 류류 |
3000회속 | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6316 | 6314/6316 | |||
| 1500회속 | 6308 | 6309 | 6312 | 6312 | 6313 | 6316/6316 | 6316/6316 | ||||
윤활 |
소재 | ESSO UNIREX N2 | |||||||||
| 오일 파이프 | / | 끝 껍질 기름유기 장치 | 파이프 | ||||||||
| 플러그 | 수송 및 보관용 고무 블라인드 커버 | ||||||||||
| 셰프트 | 소재 | 스틸45# | |||||||||
| B형 | |||||||||||
| 진동 제한 (mm/s) |
1.6 | 2.2 | |||||||||
| 재고 | 1/2 키 G2.5 등급 | ||||||||||
이름판 |
소재 |
알루미늄 합금 | |||||||||
| 전기 성능 | |||||||||||
| 전압 | 380/400V (또는440/460V) 세 단말기 | ||||||||||
롤링 |
소재 | 고순도의 구리 | |||||||||
| 찌르는 것 방법 |
VPI 및 건조 | ||||||||||
단열등급 |
155(F) | ||||||||||
| 서비스 요인 | 10.0/1.2/1.3 | ||||||||||
| 스테터와 로터 라미네이션 |
실리콘 스틸 | ||||||||||
| 영구 자석 | NdFeB | ||||||||||
제품 설명:
IE4 효율 표준을 초과하는 TYC 시리즈 초 초 고 효율의 희토류 영구 자석 동기 모터는 우리 회사가 개발 한 압축기에 대한 최신 특수 모터입니다.그것은 고성능 희토류 영구 자석 물질과 주파수 변환 기술을 채택, 인코더 벡터 제어 없이 작동하며, 자기식 강철 구조를 가지고 있습니다. , 높은 효율성, 신뢰할 수있는 작동, 그리고 좋은 설치 교환성의 장점이 있습니다.
| B3/B35 사이즈 | 범용 크기 | ||||||||||||||
| 프레임 크기 | A | AA | AB | B | BB | HA | H | K | C | AC | AD | BS | KK | L | |
| 3000회속 | 1500회속 | ||||||||||||||
| 132S | 216 | 63 | 270 | 140 | 190 | 20 | 132 | 12 | 89 | 275 | 213 | 0 | M33 | 508 | |
| 132M | 178 | 230 | 546 | ||||||||||||
| 160M | 254 | 73 | 320 | 210 | 274 | 20 | 160 | 15 | 108 | 330 | 260 | 65 | M33 | 659 | |
| 160L | 254 | 318 | 87 | 714 | |||||||||||
| 180M | 279 | 73 | 355 | 241 | 315 | 22 | 180 | 15 | 121 | 380 | 280 | 67 | M48 | 738 | |
| 180L | 279 | 355 | 86 | 778 | |||||||||||
| 200L | 318 | 73 | 395 | 305 | 375 | 25 | 200 | 19 | 133 | 400 | 305 | 86 | M48 | 820 | |
| 225S | 356 | 83 | 435 | 286 | 375 | 28 | 225 | 19 | 149 | 470 | 335 | 87 | M48 | 820 | |
| 225M | 311 | 400 | 100 | 845 | |||||||||||
| 280S | 457 | 93 | 550 | 368 | 490 | 35 | 280 | 24 | 190 | 547 | 400 | 158 | M64 | 985 | |
| 280M | 419 | 540 | 184 | 1035 | |||||||||||
| 315S | 508 | 120 | 635 | 406 | 575 | 45 | 315 | 28 | 216 | 645 | 530 | 162 | M75 | 1185 | 1215 |
| 315M | 457 | 685 | 188 | 1295 | 1325 | ||||||||||
| 범용 크기 (轴伸) | B35/B5/V1 사이즈 | ||||||||||||||||
| 프레임 크기 | D | E/DE | F | G | GD | N | M | P | S | T | R | LA | |||||
| 3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
||||||||
| 132S | 38k6 | 80/70 | 10 | 33 | 8 | 230j6 | 265 | 300 | 15 | 4 | 0 | 14 | |||||
| 132M | |||||||||||||||||
| 160M | 42k6 | 110/80 | 12 | 37 | 8 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 160L | |||||||||||||||||
| 180M | 48k6 | 110/80 | 14 | 42.5 | 9 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 180L | |||||||||||||||||
| 200L | 55m6 | 110/80 | 16 | 49 | 10 | 300j6 | 350 | 400 | 19 | 5 | 0 | 17 | |||||
| 225S | 60m6 | 140/100 | 16 | 18 | 49 | 53 | 10 | 11 | 350j6 | 400 | 450 | 19 | 5 | 0 | 20 | ||
| 225M | |||||||||||||||||
| 280S | 65m6 | 75m6 | 140/100 | 18 | 20 | 58 | 67.5 | 11 | 12 | 450j6 | 500 | 550 | 19 | 5 | 0 | 22 | |
| 280M | |||||||||||||||||
| 315S | 65m6 | 80m6 | 140/100 | 170/140 | 18 | 22 | 58 | 71 | 11 | 14 | 550 | 600 | 660 | 24 | 6 | 0 | 25 |
| 315M | |||||||||||||||||
영구 자석 모터의 원리:
영구 자석 모터 (permanent magnet motor) 는 영구 자석을 이용하여 모터 회전을 위한 자기장을 생성하는 장치이다. 스테터와 로터로 구성된다.스타터에 있는 코일은 회전하는 자기장을 생성하기 위해 전기 전류로 전기를 공급받습니다.로터에 있는 영구 자석들은 자전장을 따라 회전합니다.로터에서 연속 회전 운동이 생성 될 수 있습니다.영구 자석 모터는 높은 효율성, 높은 전력 밀도 및 빠른 반응으로 특징입니다.
