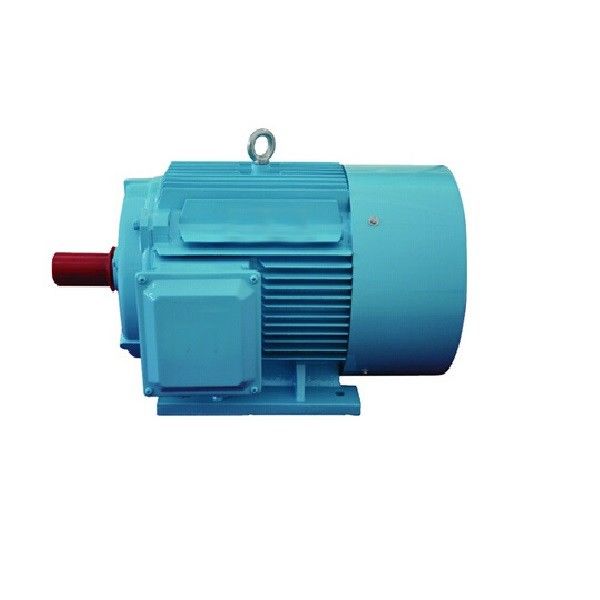

대체를 위한 업계 180 kw 380v 저알피엠 영구 자석 모터

PMSM 모터의 장점:
- 네
높은 효율성
이것은 특히 낮은 속도에 적용됩니다. 영구 자석 모터는 로터 필드를 생성하기 위해 로터에 전류를 공급 할 필요가 없습니다.따라서 로터 손실을 거의 완전히 제거인덕션 또는 거부 모터와 비교했을 때 그것은 또한 스테터에 더 낮은 전류를 요구하고 더 큰 전력 인자를 가지고 있으며, 컨트롤러에 더 작은 전류 등급으로 이어집니다.그리고 전체 구동 시스템 효율을 높이는.

인덕션 모터보다 더 높은 효율으로 낮은 속도를 운전하면 속도 감소 변속기의 요구 사항을 제거하여 기계적 배열의 복잡성을 제거 할 수 있습니다.

일정한 토크
이 유형의 모터는 일정한 토크를 생성하고 낮은 속도에 완전한 토크를 유지할 수 있습니다.

크기
더 작은 크기, 가벼운 무게, 더 적은 코일은 더 높은 전력 밀도를 제공합니다.

비용 효율성
브러쉬가 없어서 유지보수 비용이 줄어듭니다.

최소 열
PMSM에서 열은 스테터 코일에서 생성되며 브러쉬가 없으며 로터에서 최소한의 열이 발생하여 모터의 냉각을 촉진합니다.인덕션 모터보다 차가워서, 엔진의 신뢰성과 수명이 증가합니다.

속도 범위
이 유형의 모터는 필드 약화 기능을 사용하여 넓은 속도 범위를 가질 수 있으며 일정한 토크 동작 중 최대 토크/전류 (MTPA) 제어 전략을 채택 할 수 있습니다.

영구 자석 AC (PMAC) 모터는 다음과 같은 광범위한 응용 프로그램을 가지고 있습니다.

산업 기계: PMAC 모터는 펌프, 압축기, 팬 및 기계 도구와 같은 다양한 산업 기계 응용 프로그램에 사용됩니다. 그들은 높은 효율, 높은 전력 밀도,그리고 정밀한 제어, 이러한 응용 프로그램에 적합합니다.

로봇: PMAC 모터는 로봇 및 자동화 응용 분야에서 사용되며 높은 토크 밀도, 정확한 제어 및 높은 효율을 제공합니다. 그들은 종종 로봇 팔, 손잡이,다른 모션 제어 시스템.

HVAC 시스템: PMAC 모터는 고효율, 정밀한 제어 및 낮은 노이즈 수준을 제공하는 난방, 환기 및 에어컨 (HVAC) 시스템에서 사용됩니다.그들은 종종 이러한 시스템에서 팬과 펌프에 사용됩니다.

내장 자석이 있는 영구 자석 동기 모터: 최대 에너지 효율

내장 자석이 있는 영구 자석 동기 모터 (IPMSM) 는 최대 속도에 최대 토크가 발생하지 않는 견인 애플리케이션에 이상적인 모터입니다.이 유형의 모터는 높은 역학과 과부하 용량을 요구하는 응용 프로그램에서 사용됩니다.또한 IE4 및 IE5 범위의 팬이나 펌프를 작동시키고 싶다면 완벽한 선택입니다. 높은 구매 비용은 일반적으로 실행 시간 동안 에너지 절감으로 회수됩니다.만약 당신이 올바른 변주 주파수 드라이브로 작동하는 경우에.

우리의 모터에 장착된 변주 주파수 드라이브는 MTPA (최대 펌프 펌프) 에 기반한 통합 제어 전략을 사용합니다.이것은 당신이 최대 에너지 효율과 함께 영구 자석 동기 모터를 작동 할 수 있습니다200%의 과부하, 우수한 시작 토크 및 확장 된 속도 조절 범위 또한 엔진 등급을 완전히 활용 할 수 있습니다.비용의 빠른 회수와 가장 효율적인 통제 프로세스를 위해.

영구 자석 동속 모터, 외부 자석으로 고전적인 서보 애플리케이션을 위한

외부 자석과 함께 영구 자석 동기 모터 (SPMSM) 는 고부하와 빠른 가속이 필요할 때 이상적인 모터입니다. 예를 들어 고전적인 세로 애플리케이션에서.길쭉한 설계 또한 낮은 질량 관성을 초래하고 최적의 설치 될 수 있습니다그러나 SPMSM 및 변주 주파수 드라이브로 구성된 시스템의 한 가지 단점은 비싼 플러그 기술과 고품질의 인코더가 종종 사용되기 때문에 그에 관련된 비용입니다.

신재생 에너지 시스템: PMAC 모터는 풍력 터빈과 태양 추적기와 같은 신재생 에너지 시스템에서 사용되며 높은 효율, 높은 전력 밀도 및 정확한 제어 기능을 제공합니다.그들은 종종 이러한 시스템에서 발전기와 추적 시스템에서 사용됩니다.

의료 장비: PMAC 모터는 MRI 기계와 같은 의료 장비에서 사용되며 높은 토크 밀도, 정확한 제어 및 낮은 노이즈 수준을 제공합니다.그들은 종종 이러한 기계의 움직이는 부분을 구동하는 모터에 사용됩니다.

장점

높은 속도로 더 높은 효율을 제공합니다

다양한 패키지에 작은 크기로 제공됩니다.

유지 및 설치는 인덕션 모터보다 매우 쉽습니다.

낮은 속도에 완전한 토크를 유지할 수 있는

높은 효율성 및 신뢰성

부드러운 토크와 동적 성능을 제공합니다

단점

영구 자석 동기 모터의 단점은 다음과 같습니다.

이러한 유형의 모터는 인덕션 모터와 비교했을 때 매우 비싸다

자율적으로 작동하는 모터가 아니기 때문에 시작하기가 다소 어렵습니다.

영구 자석 모터의 비자극화를 방지하는 방법?

01. 영구 자석 모터 전력의 올바른 선택:

비자극화는 영구 자석 모터의 전력 선택과 관련이 있습니다. PM 모터 전력의 올바른 선택은 비자극화를 방지하거나 지연시킬 수 있습니다.영구 자석 동기 모터의 비자극화의 주요 이유는 온도가 너무 높다는 것입니다, 과부하가 높은 온도의 주요 원인입니다. 따라서 영구 자석 모터의 전력을 선택할 때 특정 범위를 남겨야합니다.실제 부하 상황에 따라일반적으로 20% 정도가 더 적합합니다.

02. 무거운 부하를 시작과 빈번한 시작을 피하십시오:

영구 자석 동기 모터는 직접 시작 또는 무거운 부하의 빈번한 시작을 피하려고 노력합니다. 시작 과정 동안 시작 토크가 흔들립니다.그리고 시작 토크의 계곡 섹션에서, 스테터 자기장은 로터 자기 극을 비자극화하고 있습니다. 따라서, 영구 자석 동기 모터의 무거운 부하와 빈번한 시작을 피하려고 노력합니다.

03디자인 개선:

(1) 영구 자석의 두께를 적절하게 증가 시키십시오.

영구 자석 동기 모터 설계와 제조의 관점에서,전자기 토크와 영구 자석 비자극화 고려해야 합니다.

토크 와일링 전류가 생성하는 자기 흐름과 방사력 와일링이 생성하는 자기 흐름의 결합 작용 하에서,로터 표면의 영구 자석은 쉽게 비자극화.

영구 자석이 비자석화되지 않도록 하기 위해, 엔진의 공기 틈이 변하지 않는 조건에서,가장 효과적인 방법은 영구 자석의 두께를 적절하게 증가시키는 것입니다..

(2) 로터의 온도 상승을 줄이기 위해 로터 내부에는 환기 구로 회로가 있습니다.

로터의 온도가 너무 높으면 영구 자석은 회수 불가능한 자기성 손실을 일으킬 것입니다. 구조 설계에서,로터의 내부 환기 회로는 자기 강철을 직접 냉각하도록 설계 될 수 있습니다.그것은 자기 강철의 온도를 낮추는 것뿐만 아니라 효율을 향상시킵니다.
