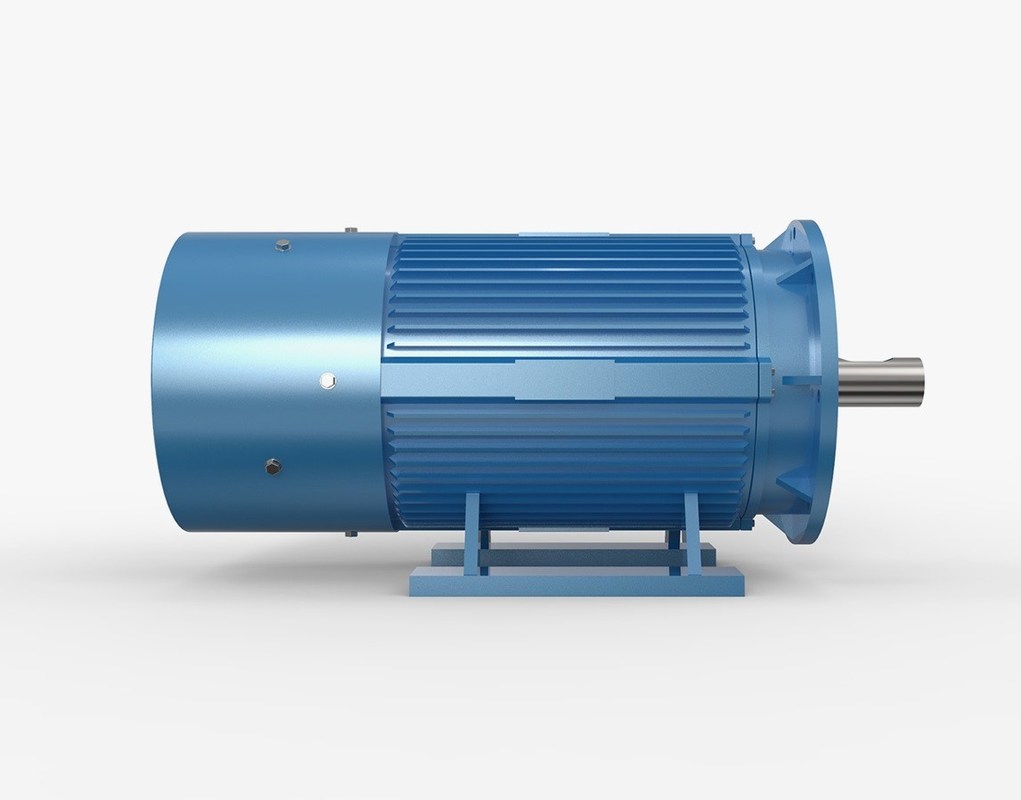

IE4 IE5 3단계 직동 영구 자석 AC 모터

PMSM 모터의 장점:
- 네
높은 효율성
이것은 특히 낮은 속도에 적용됩니다. 영구 자석 모터는 로터 필드를 생성하기 위해 로터에 전류를 공급 할 필요가 없습니다.따라서 로터 손실을 거의 완전히 제거인덕션 또는 거부 모터와 비교했을 때 그것은 또한 스테터에 더 낮은 전류를 요구하고 더 큰 전력 인자를 가지고 있으며, 컨트롤러에 더 작은 전류 등급으로 이어집니다.그리고 전체 구동 시스템 효율을 높이는.

인덕션 모터보다 더 높은 효율으로 낮은 속도를 운전하면 속도 감소 변속기의 요구 사항을 제거하여 기계적 배열의 복잡성을 제거 할 수 있습니다.

일정한 토크
이 유형의 모터는 일정한 토크를 생성하고 낮은 속도에 완전한 토크를 유지할 수 있습니다.

크기
더 작은 크기, 가벼운 무게, 더 적은 코일은 더 높은 전력 밀도를 제공합니다.

비용 효율성
브러쉬가 없어서 유지보수 비용이 줄어듭니다.

최소 열
PMSM에서 열은 스테터 코일에서 생성되며 브러쉬가 없으며 로터에서 최소한의 열이 발생하여 모터의 냉각을 촉진합니다.인덕션 모터보다 차가워서, 엔진의 신뢰성과 수명이 증가합니다.

속도 범위
이 유형의 모터는 필드 약화 기능을 사용하여 넓은 속도 범위를 가질 수 있으며 일정한 토크 동작 중 최대 토크/전류 (MTPA) 제어 전략을 채택 할 수 있습니다.

영구 자석 AC (PMAC) 모터는 다음과 같은 광범위한 응용 프로그램을 가지고 있습니다.

산업 기계: PMAC 모터는 펌프, 압축기, 팬 및 기계 도구와 같은 다양한 산업 기계 응용 프로그램에 사용됩니다. 그들은 높은 효율, 높은 전력 밀도,그리고 정밀한 제어, 이러한 응용 프로그램에 적합합니다.

로봇: PMAC 모터는 로봇 및 자동화 응용 분야에서 사용되며 높은 토크 밀도, 정확한 제어 및 높은 효율을 제공합니다. 그들은 종종 로봇 팔, 손잡이,다른 모션 제어 시스템.

HVAC 시스템: PMAC 모터는 고효율, 정밀한 제어 및 낮은 노이즈 수준을 제공하는 난방, 환기 및 에어컨 (HVAC) 시스템에서 사용됩니다.그들은 종종 이러한 시스템에서 팬과 펌프에 사용됩니다.

내장 자석이 있는 영구 자석 동기 모터: 최대 에너지 효율

내장 자석이 있는 영구 자석 동기 모터 (IPMSM) 는 최대 속도에 최대 토크가 발생하지 않는 견인 애플리케이션에 이상적인 모터입니다.이 유형의 모터는 높은 역학과 과부하 용량을 요구하는 응용 프로그램에서 사용됩니다.또한 IE4 및 IE5 범위의 팬이나 펌프를 작동시키고 싶다면 완벽한 선택입니다. 높은 구매 비용은 일반적으로 실행 시간 동안 에너지 절감으로 회수됩니다.만약 당신이 올바른 변주 주파수 드라이브로 작동하는 경우에.

우리의 모터에 장착된 변주 주파수 드라이브는 MTPA (최대 펌프 펌프) 에 기반한 통합 제어 전략을 사용합니다.이것은 당신이 최대 에너지 효율과 함께 영구 자석 동기 모터를 작동 할 수 있습니다200%의 과부하, 우수한 시작 토크 및 확장 된 속도 조절 범위 또한 엔진 등급을 완전히 활용 할 수 있습니다.비용의 빠른 회수와 가장 효율적인 통제 프로세스를 위해.

IPM (내용 영구 자석) 모터 특징:

높은 토크와 높은 효율성
높은 토크와 높은 출력은 자기 토크 외에도 거부 토크를 사용하여 달성됩니다.

에너지 절감 작업
기존 SPM 모터보다 30% 더 적은 전력을 소비합니다.

안전
영구 자석이 내장되어 있기 때문에 SPM와 달리 원심력으로 인해 자석이 분리되지 않기 때문에 기계적 안전성이 향상됩니다.

영구 자석 동속 모터, 외부 자석으로 고전적인 서보 애플리케이션을 위한

외부 자석과 함께 영구 자석 동기 모터 (SPMSM) 는 고부하와 빠른 가속이 필요할 때 이상적인 모터입니다. 예를 들어 고전적인 세로 애플리케이션에서.길쭉한 설계 또한 낮은 질량 관성을 초래하고 최적의 설치 될 수 있습니다그러나 SPMSM 및 변주 주파수 드라이브로 구성된 시스템의 한 가지 단점은 비싼 플러그 기술과 고품질의 인코더가 종종 사용되기 때문에 그에 관련된 비용입니다.

신재생 에너지 시스템: PMAC 모터는 풍력 터빈과 태양 추적기와 같은 신재생 에너지 시스템에서 사용되며 높은 효율, 높은 전력 밀도 및 정확한 제어 기능을 제공합니다.그들은 종종 이러한 시스템에서 발전기와 추적 시스템에서 사용됩니다.

의료 장비: PMAC 모터는 MRI 기계와 같은 의료 장비에서 사용되며 높은 토크 밀도, 정확한 제어 및 낮은 노이즈 수준을 제공합니다.그들은 종종 이러한 기계의 움직이는 부분을 구동하는 모터에 사용됩니다.

모터에 대해 쉽게 간과되는 몇 가지 작은 문제:

1. 왜 모터는 가벼운 부하 작동에 적합하지 않습니다?

엔진이 가벼운 부하로 가동되면

(1) 엔진의 전력 인수는 낮습니다.

(2) 모터 효율이 낮다.

(3) 장비 낭비 및 비경제적 운영을 초래할 것입니다.

2왜 차가운 환경에서는 엔진이 작동하지 않는가?

낮은 온도 환경에서 모터를 과도하게 사용하는 것은 다음과 같은 결과를 초래합니다.

(1) 모터 단열 균열

(2) 베어링 지방 냉각;

(3) 와이어 관절의 용매 가루는 가루로 만들어집니다.

따라서, 모터는 가열되고 차가운 환경에서 보관되어야 하며, 윙링과 베어링은 작동하기 전에 확인되어야 합니다.

3왜 60Hz 모터가 50Hz 전원 공급원을 사용할 수 없나요?

모터가 설계될 때, 실리콘 스틸 시트는 일반적으로 자기화 곡선의 포화 영역에서 작동합니다. 전원 공급 전압이 일정하면,주파수를 줄이면 자기 흐름과 흥분 전류가 증가합니다., 이는 모터 전류와 구리 소비의 증가로 이어지며 결국 모터의 온도 상승의 증가로 이어집니다.모터는 코일의 과열로 인해 태울 수 있습니다..

4.엔진 부드러운 시작

부드러운 시작은 제한된 에너지 절약 효과를 가지고 있지만 전력 네트워크에 대한 시작의 영향을 줄일 수 있으며 모터 유닛을 보호하기 위해 원활한 시작을 달성 할 수 있습니다.에너지 보존 이론에 따르면, 비교적 복잡한 제어 회로 추가로 인해 부드러운 시작은 에너지를 절약 할뿐만 아니라 에너지 소비를 증가시킵니다.그러나 그것은 회로의 시작 전류를 줄이고 보호 역할을 할 수 있습니다.

3단계 영구 자석 동기 모터를 선택하는 방법?

3단계 영구 자석 동기 모터를 선택하려면 모터의 전력, 속도, 재료, 제조 과정 등 여러 가지 요소를 고려해야합니다.

모터 전력

모터 파워는 모터의 중요한 매개 변수이며 모터의 최대 출력 파워와 적용 가능한 장면을 결정합니다.당신은 실제 수요에 따라 모터의 전력 범위를 결정하고 적절한 모터 유형과 매개 변수를 선택해야합니다.

모터 속도

모터 속도 또한 선택 과정에서 고려해야 할 요소입니다. 다른 응용 조건은 다른 모터 속도를 요구합니다.그리고 실제 필요에 따라 모터의 속도 범위를 결정하고 적절한 모터 유형과 매개 변수를 선택해야합니다..

모터 재료

모터 재료는 모터 설계 및 선택의 중요한 요소 중 하나입니다. 이 특성은 모터의 성능과 서비스 수명에 직접 영향을줍니다. 일반적인 모터 재료는 구리 와이어,자석, 단열 재료 등 3단계 영구 자석 동기 모터를 선택할 때,적절한 모터 재료를 선택하고 적절한 처리 기술과 품질 검사 조치를 취해야합니다..

제조 과정

일반적인 제조 공정에는 와일링, 폴 처리, 조립 등이 포함됩니다.엔진의 성능과 품질이 요구 사항을 충족하는지 확인하기 위해 적절한 제조 프로세스와 품질 검사 조치를 채택해야합니다..

미래 전망

기술적인 측면에서는 앞으로 3단계 영구 자석 동기 모터의 설계 및 제조 기술이 계속 개선되고 업그레이드 될 것입니다.새로운 재료 는 엔진 의 성능 과 사용 기간 을 향상 시킬 수 있다모터 제어 기술의 개선은 더 정확한 제어와 더 높은 효율을 실현 할 수 있습니다.모터 센서 기술 의 발전 은 모터 의 측정 과 제어 정확성 을 향상 시킬 수 있으며, 따라서 모터 의 성능 이 더욱 향상 될 수 있다.

응용 측면에서는 3단계 영구 자석 동기 모터의 응용 범위가 계속 확대되고 심화 될 것입니다.산업 자동화 분야에서 3단계 영구 자석 동기 모터의 응용은 계속 확대 될 것입니다., 예를 들어 벨트 컨베이어, 섬유 기계 등. 미래에는 3단계 영구 자석 동기 모터가 더 효율적이고 정확하고 신뢰할 수 있습니다.다양한 산업에 더 나은 솔루션을 제공하는.
