3단계 희토류 영구 자석 동시 모터

왜 영구 자석 AC 모터를 선택합니까?

영구 자석 AC (PMAC) 모터는 다른 유형의 모터보다 몇 가지 장점을 제공합니다.

높은 효율성: PMAC 모터는 로터 구리 손실의 부재와 완전 손실의 감소로 인해 매우 효율적입니다. 최대 97%의 효율을 달성 할 수 있습니다.상당한 에너지 절감으로 이어집니다.

높은 전력 밀도: PMAC 모터는 다른 모터 유형에 비해 높은 전력 밀도를 가지고 있으며, 이는 크기와 무게 단위 당 더 많은 전력을 생산 할 수 있음을 의미합니다.이것은 공간을 제한하는 애플리케이션에 이상적입니다.

높은 토크 밀도: PMAC 모터는 높은 토크 밀도를 가지고 있으며, 이는 크기와 무게 단위 당 더 많은 토크를 생산 할 수 있음을 의미합니다. 이것은 높은 토크가 필요한 응용 프로그램에 이상적입니다..

유지보수 용량 감소: PMAC 모터에는 붓이 없기 때문에 다른 모터 유형보다 유지보수가 덜 필요하며 수명이 길습니다.

향상된 제어: PMAC 모터는 다른 모터 유형에 비해 더 나은 속도 및 토크 제어 기능을 가지고 있으며, 정확한 제어가 필요한 응용 프로그램에 이상적입니다.

환경 친화적: PMAC 모터는 희토류 금속을 사용하기 때문에 다른 모터 유형보다 환경 친화적입니다.다른 모터 유형에 비해 재활용이 용이하고 폐기물 발생량이 적습니다..

전반적으로, PMAC 모터의 장점은 전기 자동차, 산업 기계 및 재생 에너지 시스템을 포함한 광범위한 응용 분야에 탁월한 선택으로 만듭니다.


영구 자석 AC (PMAC) 모터는 다음과 같은 광범위한 응용 프로그램을 가지고 있습니다.


작동 원칙

영구 자석 동기 모터 작동 원리는 동기 모터와 유사합니다. 동기 속도로 전기 운동 힘을 생성하는 회전 자기장에 의존합니다.3단계 공급을 제공함으로써 스테터 윙이 에너지 부여되면, 회전 자기장이 공기의 틈 사이에 생성됩니다.

이것은 로터 필드 극이 회전 자기장을 동기 속도로 유지하고 로터가 지속적으로 회전 할 때 토크를 생성합니다. 이러한 모터는 자동 시작 모터가 아니기 때문에,변주 주파수 전원 공급 장치가 필요합니다..

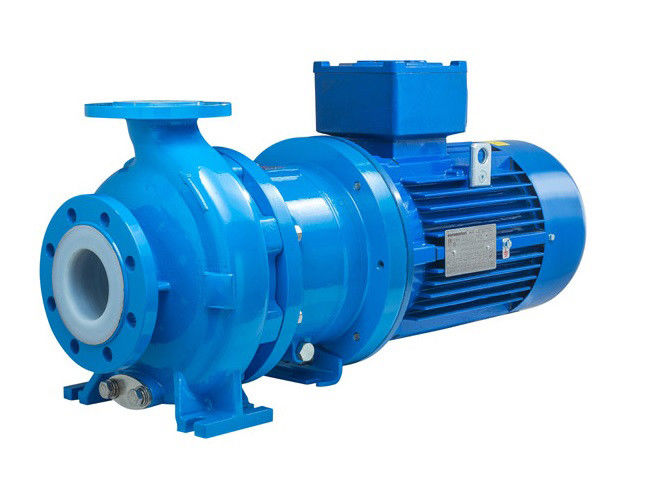

영구 자석 모터 원심 펌프:

1높은 효율과 에너지 절감:IE5 초고 에너지 효율 영구 자석 변주 주파수 모터를 채택하고 영구 자석이 흥분 전류와 흥분 손실없이 흥분을 제공하기 위해 사용됩니다.엔진의 효율과 전력 밀도를 제공하는기존의 비동기 모터와 비교하면 에너지 절감율은 30% 이상입니다.

2우수한 성능:영구 자석 모터는 영구 자석 로터 희토류 자석 강철, 전체 304 스테인레스 스틸 샤프트, 고속, 안정적이고 정확한 동기 속도,그리고 기존의 비동기 속도보다 더 나은 성능;

3설치가 쉬워요작고 우아하고, 일반적인 물 펌프보다 1/3 더 작고, 설치가 쉽고 공간을 절약합니다.

4안전하고 신뢰할 수 있습니다.그것은 영구 자석 전용 주파수 변환 제어 시스템을 채택, 여러 보호, 그리고 상호 연결을 지원합니다.더 안전하고 더 똑똑합니다., 그리고 영구 자석 모터는 결코 불타지 않습니다.

IPM (내용 영구 자석) 모터의 구조

일반적인 SPM (면적 영구 자석) 모터는 영구 자석이 로터 표면에 부착되는 구조를 가지고 있습니다. 그것은 자석으로부터만 자석 토크를 사용합니다. 다른 한편,IPM 모터는 자석 모터에 영구 자석을 삽입하여 자석 모터 외에도 자석 저항을 통해 거부감을 사용합니다..

SPM 대 IPM 모터 로터 구조

IPM (내용 영구 자석) 모터 특성

높은 토크와 높은 효율성
높은 토크와 높은 출력은 자기 토크 외에도 거부 토크를 사용하여 달성됩니다.

에너지 절감 작업
기존 SPM 모터보다 30% 더 적은 전력을 소비합니다.

고속 회전
그것은 벡터 제어를 사용하여 두 유형의 토크를 제어함으로써 고속 모터 회전에 반응 할 수 있습니다.

안전
영구 자석이 내장되어 있기 때문에 SPM와 달리 원심력으로 인해 자석이 분리되지 않기 때문에 기계적 안전성이 향상됩니다.

벡터 제어 기능

기존 시스템 (120도 전도 시스템) 에서 전류는 모터에 사각형 파동으로 인쇄됩니다.벡터 컨트롤은 로터의 위치 (마그네트의 각) 쪽으로 시노스 파동으로 변하는 전압을 인쇄합니다., 그래서 모터 전류를 제어 할 수 있습니다.

영구 자석 동기 모터의 작동:
영구 자석 동기 모터의 작동은 일반 모터와 비교했을 때 매우 간단하고 빠르고 효과적입니다.PMSM의 작동은 스테이터의 회전 자기장과 로터의 일정한 자기장에 달려 있습니다영구 자석은 로터로 사용되어 일정한 자기 흐름을 생성하고 동기 속도에 작동하고 잠금합니다. 이러한 유형의 모터는 브러시리스 DC 모터와 유사합니다.

파소르 그룹은 스테이터의 윙링을 서로 결합하여 형성됩니다. 이 파소르 그룹은 별, 델타,그리고 이중 및 단일 단계하모닉 전압을 줄이기 위해, 윙링은 서로 짧은 와일링해야합니다.

3단계 AC 공급이 스테터에 공급되면 회전 자기장을 생성하고 로터의 영구 자석으로 인해 일정한 자기장이 유도됩니다.이 로터는 동시 속도와 동시적으로 작동PMSM의 전체 작동은 부하가 없는 스테터와 로터 사이의 공기 간격에 달려 있습니다.

공기 격차가 크면, 엔진의 바람 손실이 감소 할 것입니다. 영구 자석에 의해 생성 된 필드 극이 눈에 띄습니다.영구 자석 동기 모터는 자체 시작 모터가 아닙니다그래서, 그것은 전자적으로 변수 주파수를 제어하는 것이 필요합니다.


장점:

영구 자석 동기 모터의 장점은 다음과 같습니다.

높은 속도로 더 높은 효율을 제공합니다

다양한 패키지에 작은 크기로 제공됩니다.

유지 및 설치는 인덕션 모터보다 훨씬 쉽습니다.

낮은 속도에 완전한 토크를 유지할 수 있는

높은 효율성 및 신뢰성

부드러운 토크와 동적 성능을 제공합니다

단점:

영구 자석 동기 모터의 단점은 다음과 같습니다.

이러한 유형의 모터는 인덕션 모터와 비교했을 때 매우 비싸다

자율적으로 작동하는 모터가 아니기 때문에 시작하기가 다소 어렵습니다.

영구 자석 모터 를 선택 할 때 어떤 요소 를 고려 해야 합니까?

1 신청 내용 을 고려 하십시오

네오딜륨 자석 모터를 선택하는 첫 번째 단계는 응용 프로그램의 요구 사항을 고려하는 것입니다. 어떤 전력 출력이 필요합니다? 어떤 속도와 토크 요구 사항이 응용 프로그램에 있습니다.이 질문들에 대한 답변은 당신이 당신의 옵션을 좁히고 당신의 특정 응용 프로그램에 작동하는 모터를 선택하는 데 도움이 될 것입니다.

2 비용

물론, 어떤 구매 를 할 때 비용 은 항상 요인 이고, 그 중 에는 모터 를 선택 하는 것 도 포함 된다. 영구 자석 모터 의 가격 은 몇 백 달러 에서 몇 천 달러 까지 다양 할 수 있다.결정 하기 전 에 다른 공급자 들 의 가격 을 비교 하십시오하지만 가끔은 돈을 지불한 것을 얻는다는 것도 명심하세요. 그래서 먼저 조사하지 않고 가장 저렴한 옵션을 선택하지 마세요.

3 크기/중량

모터의 크기와 무게는 당신의 전력 요구 사항과 그것을 사용할 응용 프로그램에 의해 결정됩니다.그 다음 당신은 당신의 의사 결정 과정에 그 요소를 포함해야합니다.

4 유지보수

네오디엄 자석 모터는 일반적으로 유지보수가 매우 낮습니다.하지만 여전히 기름 교체와 브레이크 수리 같은 일상적인 유지 보수 작업을 수행하는 것이 얼마나 쉬운지 또는 어려운지 고려하는 것이 중요합니다..

5 효율성 요구 사항

효율성 은 PM 모터 를 선택 할 때 또 다른 중요 한 고려 사항 이다. 효율성 등급 이 높은 모터 는 에너지 를 적게 사용 하여 장기적 으로 돈 을 절약 할 수 있다.효율성 등급을 비교할 때, 같은 크기와 비슷한 전력 출력을 가진 모터를 보고 사과와 사과를 비교하십시오.

6 내구성

영구 자석 모터는 장기간 사용하도록 설계되었지만 일부 모델은 다른 모델보다 내구성이 높습니다.그러면 당신은 당신이 당신의 특정 응용 프로그램의 엄격한 견딜 수 있는 모터를 선택 하는 것을 확인해야합니다.

7 장착 옵션

모터 를 어떻게 장착 할 것 입니까? 일부 모터 는 여러 가지 장착 옵션 이 있으며, 다른 모터 들 은 하나 또는 두 가지 가능성 으로만 제한 됩니다.당신은 당신이 선택한 모터가 당신의 응용 프로그램에 필요한 방식으로 장착 될 수 있는지 확인해야합니다

8 올바른 공급자 를 선택 하라

마지막으로, 올바른 공급자를 선택하는지 확인하십시오.PM 모터를 설계하고 제조하는 경험을 가진 평판 좋은 공급업체와 협력하면 특정 요구 사항을 충족하는 품질의 제품을 얻을 수 있습니다..
