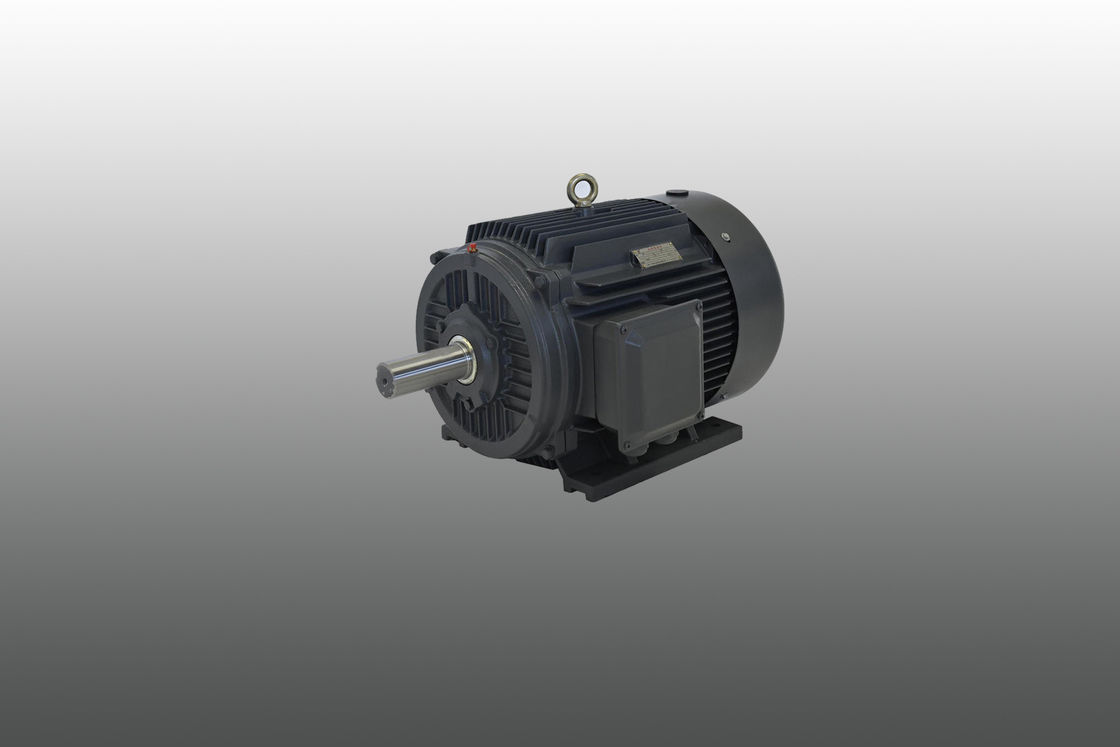

높은 토크 영구 자석 모터 에너지 절약 액체 냉각

PMACM의 정의 특징은 로터 안의 영구 자석이 스타터 롤링의 회전 자기장 (RMF) 에 의해 작용하여 회전 운동으로 밀려난다.이것은 다른 로터에서 오차입니다, 로터 하우스에서 자기력을 유도하거나 생성해야 더 많은 전류가 필요합니다. 이것은 PMACM가 일반적으로 인덕션 모터보다 효율적이다는 것을 의미합니다.로터의 자기장이 영구적이기 때문에 발전을 위해 전력원이 필요하지 않습니다.이것은 또한 작동하기 위해 변주 주파수 드라이브 (VFD, 또는 PM 드라이브) 를 필요로한다는 것을 의미합니다. 이것은 이러한 모터에서 생성되는 토크를 부드럽게하는 제어 시스템입니다.로터 회전의 특정 단계에서 스테터 롤링에 전류를 켜고 끄는, PM 드라이브는 동시다발적으로 토크와 전류를 제어하고 이 데이터를 사용하여 로터 위치를 계산하고 따라서 샤프트 출력 속도를 계산합니다.회전 속도가 RMF의 속도에 일치하기 때문에이 기계들은 비교적 새로운 기계이고 여전히 최적화되고 있기 때문에 PMACM의 특정 동작은 현재로서는 각각의 설계에 본질적으로 독특합니다.

EMF 및 토크 방정식

합동 기계에서, 평균 EMF는 단계별로 유도 동적 EMF로 불립니다 동기 모터에서, 각 선도자에 의해 절단 흐름 회전당 Pφ 베버입니다

그러면 한 회전을 완료하는 데 걸리는 시간은 60/N초입니다.

1개의 선도자에 의해 유발되는 평균 EMF는

(PφN / 60) x Zph = (PφN / 60) x 2Tph

여기서 Tph = Zph / 2

따라서 한 단계당 평균 EMF는

= 4 x φ x Tph x PN/120 = 4φfTph

여기서 Tph = 각 단계에 따라 연속으로 연결 된 회전

φ = 플럭스/베버 극

P= 수

F= Hz의 주파수

Zph= no. 각 단계에 따라 일련으로 연결 된 전도기 = Zph/3

EMF 방정식은 스틸과 스테터에 있는 전도자에 달려 있다. 이 모터에 대해서는 분배 요인 Kd와 피치 요인 Kp도 고려된다.

따라서, E = 4 x φ x f x Tph xKd x Kp

영구 자석 동기 모터의 토크 방정식은 다음과 같습니다.

T = (3 x Eph x Iph x sinβ) / ωm

왜 영구 자석 AC 모터를 선택합니까?

영구 자석 AC (PMAC) 모터는 다른 유형의 모터보다 몇 가지 장점을 제공합니다.

높은 효율성: PMAC 모터는 로터 구리 손실의 부재와 완전 손실의 감소로 인해 매우 효율적입니다. 최대 97%의 효율을 달성 할 수 있습니다.상당한 에너지 절감으로 이어집니다.

높은 전력 밀도: PMAC 모터는 다른 모터 유형에 비해 높은 전력 밀도를 가지고 있으며, 이는 크기와 무게 단위 당 더 많은 전력을 생산 할 수 있음을 의미합니다.이것은 공간을 제한하는 애플리케이션에 이상적입니다.

높은 토크 밀도: PMAC 모터는 높은 토크 밀도를 가지고 있으며, 이는 크기와 무게 단위 당 더 많은 토크를 생산 할 수 있음을 의미합니다. 이것은 높은 토크가 필요한 응용 프로그램에 이상적입니다..

유지보수 용량 감소: PMAC 모터에는 붓이 없기 때문에 다른 모터 유형보다 유지보수가 덜 필요하며 수명이 길습니다.

향상된 제어: PMAC 모터는 다른 모터 유형에 비해 더 나은 속도 및 토크 제어 기능을 가지고 있으며, 정확한 제어가 필요한 응용 프로그램에 이상적입니다.

환경 친화적: PMAC 모터는 희토류 금속을 사용하기 때문에 다른 모터 유형보다 환경 친화적입니다.다른 모터 유형에 비해 재활용이 용이하고 폐기물 발생량이 적습니다..

전반적으로, PMAC 모터의 장점은 전기 자동차, 산업 기계 및 재생 에너지 시스템을 포함한 광범위한 응용 분야에 탁월한 선택으로 만듭니다.

내장 자석이 있는 영구 자석 동기 모터: 최대 에너지 효율

내장 자석이 있는 영구 자석 동기 모터 (IPMSM) 는 최대 속도에 최대 토크가 발생하지 않는 견인 애플리케이션에 이상적인 모터입니다.이 유형의 모터는 높은 역학과 과부하 용량을 요구하는 응용 프로그램에서 사용됩니다.또한 IE4 및 IE5 범위의 팬이나 펌프를 작동시키고 싶다면 완벽한 선택입니다. 높은 구매 비용은 일반적으로 실행 시간 동안 에너지 절감으로 회수됩니다.만약 당신이 올바른 변주 주파수 드라이브로 작동하는 경우에.

우리의 모터에 장착된 변주 주파수 드라이브는 MTPA (최대 펌프 펌프) 에 기반한 통합 제어 전략을 사용합니다.이것은 당신이 최대 에너지 효율과 함께 영구 자석 동기 모터를 작동 할 수 있습니다200%의 과부하, 우수한 시작 토크 및 확장 된 속도 조절 범위 또한 엔진 등급을 완전히 활용 할 수 있습니다.비용의 빠른 회수와 가장 효율적인 통제 프로세스를 위해.

영구 자석 동속 모터, 외부 자석으로 고전적인 서보 애플리케이션을 위한

외부 자석과 함께 영구 자석 동기 모터 (SPMSM) 는 고부하와 빠른 가속이 필요할 때 이상적인 모터입니다. 예를 들어 고전적인 세로 애플리케이션에서.길쭉한 설계 또한 낮은 질량 관성을 초래하고 최적의 설치 될 수 있습니다그러나 SPMSM 및 변주 주파수 드라이브로 구성된 시스템의 한 가지 단점은 비싼 플러그 기술과 고품질의 인코더가 종종 사용되기 때문에 그에 관련된 비용입니다.

응용 프로그램:

영구 자석 동기 모터는 주파수 변환기와 결합하여 최고의 오픈 루프 단계없는 속도 제어 시스템을 형성 할 수 있습니다.석유화학 분야에서 속도 조절 송전 장비에 널리 사용되었습니다., 화학 섬유, 섬유, 기계, 전자, 유리, 고무, 포장, 인쇄, 종이 제조, 인쇄 및 염색, 금속 및 기타 산업.

자동 감지 대 폐쇄 회로 작동

최근 드라이브 기술의 발전은 표준 AC 드라이브가 모터 자석 위치를 "자신 탐지"하고 추적 할 수 있습니다. 폐쇄 루프 시스템은 일반적으로 성능을 최적화하기 위해 z 펄스 채널을 사용합니다.일정한 일상을 통해, 드라이브는 A/B 채널을 추적하고 z 채널의 오류를 수정함으로써 모터 자석의 정확한 위치를 알고 있습니다.자석의 정확한 위치를 알고 최적의 효율을 초래하는 최적의 토크 생산을 허용.

PM 모터의 흐름 약화/강화

영구 자석 모터에서 흐름은 자석에 의해 생성됩니다. 흐름 필드는 특정 경로를 따라 움직이며, 증가하거나 반대 될 수 있습니다.증가 또는 흐름 필드를 강화 모터가 일시적으로 토크 생산을 증가시킬 수 있습니다. 플럭스 필드에 반대하면 모터의 기존 자기장을 부정합니다. 감소 된 자기장은 토크 생산을 제한하지만 역-EMF 전압을 줄일 것입니다.감소 된 역-EMF 전압은 높은 출력 속도에서 작동하도록 모터를 밀어 내기 위해 전압을 해방이 두 가지 유형의 작동에는 추가 모터 전류가 필요합니다. 모터 컨트롤러에 의해 제공되는 d 축을 가로 질러 모터 전류의 방향은 원하는 효과를 결정합니다.

PMAC 모터의 장점
PMAC 모터의 주요 장점은 효율성입니다. 전류가 필요없이 작동합니다.전통적인 AC 동기 모터에서 흔히 볼 수있는 전기 손실이 적습니다.이 향상 된 효율은 열 발생을 줄이고 궁극적으로 모터의 수명과 신뢰성을 향상시킵니다.

효율성 외에도 PMAC는 여러 가지 다른 이점을 제공합니다. 그들은 더 높은 토크 용량을 자랑하며 토크를 더 잘 활용하여 더 빠른 가속을 촉진합니다.콤팩트한 디자인높은 토크 밀도와 가벼운 구조로 인해 성능을 손상시키지 않고 작은 공간에 설치 할 수 있습니다.PMAC 모터는 넓은 속도 범위에서 더 높은 연속 토크를 유지하는 데 탁월합니다., 로터 관동성 감소와 부하 하에서의 역학적 성능 향상으로 이익을 얻습니다.

PMAC 모터는 낮은 속도에 높은 효율을 달성 할 수 있으므로 팬과 펌프와 같은 낮은 속도의 작동을 필요로하는 응용 프로그램에 적합합니다.
