제품 상세정보
원래 장소: 중국
브랜드 이름: ENNENG
인증: CE,UL
모델 번호: PMM
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: USD 500-5000/set
포장 세부 사항: 내항성이 있는 포장
배달 시간: 15-120 일
지불 조건: L/C (신용장), 전신환
공급 능력: 20000은 / 년에서 설정합니다
이름: |
고효율 영구 자석 모터 |
전류: |
AC |
소재: |
희토류 NdFeB |
절연류: |
에프(H) |
보호 그레이드: |
IP54 (주문형인 IP23) |
에너지 효율 표준: |
IE5 |
제어 모드: |
가변 주파수 벡터 제어 |
온도: |
-15~+40C |
막대기: |
4 |
작업 모드: |
S1 |
이름: |
고효율 영구 자석 모터 |
전류: |
AC |
소재: |
희토류 NdFeB |
절연류: |
에프(H) |
보호 그레이드: |
IP54 (주문형인 IP23) |
에너지 효율 표준: |
IE5 |
제어 모드: |
가변 주파수 벡터 제어 |
온도: |
-15~+40C |
막대기: |
4 |
작업 모드: |
S1 |

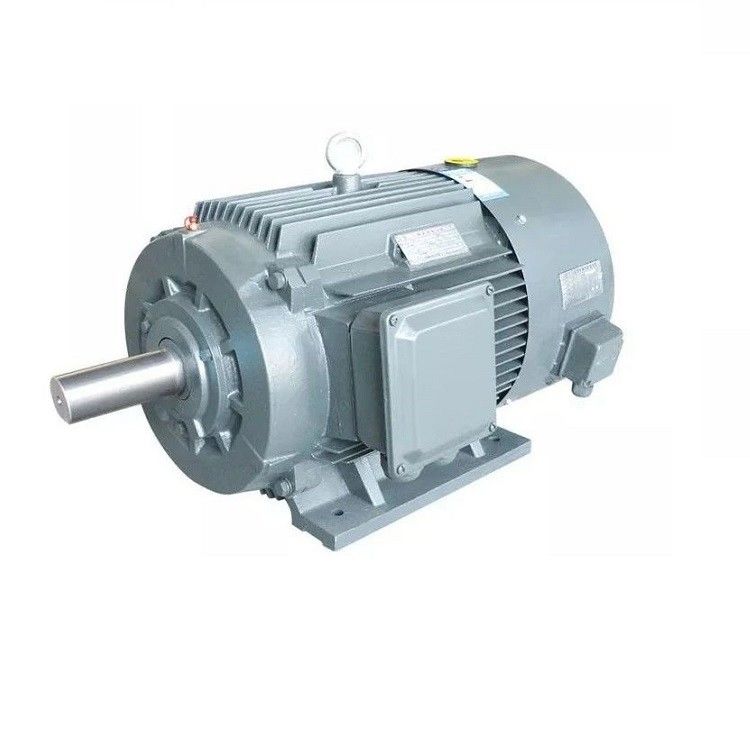

높은 토크 밀도 높은 효율성 영구 자석 동기 모터
영구 자석 동기 모터 는 무엇 입니까?
의영구 자석 동기 모터주로 스테터, 로터, 차시, 앞뒤 커버, 베어링 등으로 구성됩니다. 스테터의 구조는 기본적으로 일반 비동기 모터와 동일합니다.그리고 영구 자석 동기 모터와 다른 종류의 모터 사이의 주요 차이점은 로터입니다..
영구 자석 물질은 전자기 (자자기 전하) 자석이 모터의 상면 또는 영구 자석 내부에 있으며, 모터에 필요한 공기 격차 자석장을 제공합니다.이 로터 구조는 효과적으로 모터 부피를 줄일 수 있습니다, 손실을 줄이고 효율성을 향상시킵니다.
영구 자석 동기 모터의 작동:
영구 자석 동기 모터의 작동은 일반 모터와 비교했을 때 매우 간단하고 빠르고 효과적입니다.PMSM의 작동은 스테이터의 회전 자기장과 로터의 일정한 자기장에 달려 있습니다영구 자석은 로터로서 일정한 자기 흐름을 생성하고 동시 속도로 작동하고 잠금하는 데 사용됩니다. 이러한 유형의 모터는 브러시리스 DC 모터와 유사합니다.
파소르 그룹은 스테이터의 윙링을 서로 결합하여 형성됩니다. 이 파소르 그룹은 별, 델타,그리고 이중 및 단일 단계하모닉 전압을 줄이기 위해, 윙링은 서로 짧은 와일링해야합니다.
3단계 AC 공급이 스테터에 공급되면 회전 자기장을 생성하고 로터의 영구 자석으로 인해 일정한 자기장이 유도됩니다.이 로터는 동시 속도와 동시적으로 작동PMSM의 전체 작동은 부하가 없는 스테터와 로터 사이의 공기 간격에 달려 있습니다.
공기 격차가 크면, 엔진의 바람 손실이 감소 할 것입니다. 영구 자석에 의해 생성 된 필드 극이 눈에 띄습니다.영구 자석 동기 모터는 자체 시작 모터가 아닙니다그래서, 그것은 전자적으로 변수 주파수를 제어하는 것이 필요합니다.
장점
영구 자석 동기 모터의 장점은 다음과 같습니다.
모든 속도로 더 높은 효율을 제공합니다
작은 크기로 다양한 패키지에 제공됩니다.
유지보수 및 설치는 인덕션 모터보다 훨씬 쉽습니다.
낮은 속도에 완전한 토크를 유지할 수 있습니다.
높은 효율성과 신뢰성
부드러운 토크와 동적 성능을 제공합니다.
단점
영구 자석 동기 모터의 단점은 다음과 같습니다.
이러한 유형의 모터는 인덕션 모터와 비교했을 때 매우 비싸다
자율적으로 작동하는 모터가 아니기 때문에 시작하기가 다소 어렵습니다.
EMF와 토크 방정식:
합동 기계에서, 평균 EMF는 단계별로 유도 동적 EMF로 불립니다 동기 모터에서, 각 선도자에 의해 절단 흐름 회전당 Pφ 베버입니다
그러면 한 회전을 완료하는 데 걸리는 시간은 60/N초입니다.
1개의 선도자에 의해 유발되는 평균 EMF는
(PφN / 60) x Zph = (PφN / 60) x 2Tph
여기서 Tph = Zph / 2
따라서 한 단계당 평균 EMF는
= 4 x φ x Tph x PN/120 = 4φfTph
여기서 Tph = 각 단계에 따라 연속으로 연결 된 회전
φ = 플럭스/베버 극
P= 수
F= Hz의 주파수
Zph= no. 각 단계에 따라 일련으로 연결 된 전도기 = Zph/3
EMF 방정식은 스틸과 스테터에 있는 전도자에 달려 있다. 이 모터에 대해서는 분배 요인 Kd와 피치 요인 Kp도 고려된다.
따라서, E = 4 x φ x f x Tph xKd x Kp
영구 자석 동기 모터의 토크 방정식은 다음과 같습니다.
T = (3 x Eph x Iph x sinβ) / ωm
표면에 장착된 PMSM
이 구조에서는 자석이 로터의 표면에 장착된다. 그것은 견고하지 않기 때문에 고속 애플리케이션에 적합하다.그것은 영구 자석의 투과성과 공기 간격이 같기 때문에 균일한 공기 간격을 제공합니다. 거부 모멘트, 높은 동적 성능, 그리고 로봇과 도구 드라이브와 같은 고속 장치에 적합합니다.
묻힌 PMSM 또는 내부 PMSM
이 유형의 구조에서는 상시 자석이 아래 그림과 같이 로터에 내장되어 있습니다. 그것은 고속 응용 프로그램에 적합하며 견고합니다.거부 모멘트는 모터의 튀어나오기 때문입니다.
