제품 상세정보
원래 장소: 중국
브랜드 이름: ENNENG
인증: CE,UL
모델 번호: PMM
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: USD 500-5000/set
포장 세부 사항: 내항성이 있는 포장
배달 시간: 15-120 일
지불 조건: L/C (신용장), 전신환
공급 능력: 20000은 / 년에서 설정합니다
이름: |
산업적 3 단계 AC PMSM |
경향: |
AC |
재료: |
희귀 토양 드페비 |
파워 레인지: |
5.5-3000kw |
설치: |
IMB3 IMB5 IMB35 |
단계: |
3개 단계 |
전압: |
380v, 660v, 1140v, 3300v, 6 킬로볼트, 10 킬로볼트 |
주택: |
무쇠 |
보호 그레이드: |
IP54 (주문형인 IP23) |
냉각 방식: |
IC411 또는 IC416 |
이름: |
산업적 3 단계 AC PMSM |
경향: |
AC |
재료: |
희귀 토양 드페비 |
파워 레인지: |
5.5-3000kw |
설치: |
IMB3 IMB5 IMB35 |
단계: |
3개 단계 |
전압: |
380v, 660v, 1140v, 3300v, 6 킬로볼트, 10 킬로볼트 |
주택: |
무쇠 |
보호 그레이드: |
IP54 (주문형인 IP23) |
냉각 방식: |
IC411 또는 IC416 |

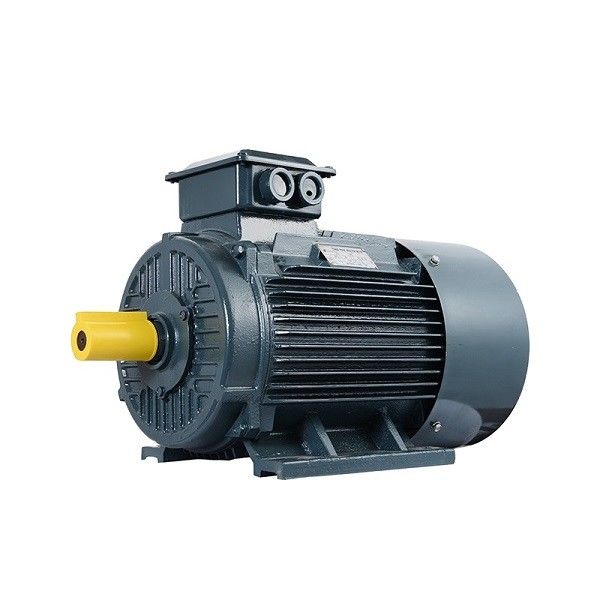

넓게 사용된 산업적 3-단계 AC 영구 자석 전기 모터
영구 자석 동기 전동기가 무엇입니까?
영구 자석 동기 전동기는 고정자의 주로 조립되고, 회전자, 샤시, 전후 커버, 태도, 기타 등등입니다. 고정자의 구조는 보통 비동기식 모터의 그것과 근본적으로 같고 영구 자석 동기 전동기와 다른 종류의 모터 사이의 주요한 차이가 그것의 회전자입니다.
표면적으로 자기를 띠 미리 자력을 띠는 (자기를 띠가 고발했습니다)로 또는 모터의 영구 자석 안에서 영구 자석 재료가 모터를 위해 필요한 공기 갭자계를 제공합니다. 이 회전자 구조는 효과적으로 모터 크기를 줄이고, 손실을 줄이고 효율을 향상시킬 수 있습니다.
영구 자석 모터의 기술적인 장점의 원리의 분석
영구 자석 동기 전동기의 원리는 다음과 같습니다 : 3상 전류로의 모터의 고정자 권선에서, 전류에 통과 뒤에, 그것은 모터의 고정자 권선을 위한 회전 자기장을 형성할 것입니다. 날개가 영구 자석으로 설치되기 때문에, 다른 척력을 끌어당기는 똑같은 단계의 자기극의 원칙에 따르면, 영구 자석의 자기극은 고쳐집니다, 고정자에서 발생한 회전 자기장이 회전하기 위해 날개를 운전할 것입니다, 날개의 회전 속도가 고정자에서 생산된 회전하는 남극의 속도와 동일합니다.
자기장을 제공하는 것이 영구 자석류의 사용에 기인하게, 회전로 제강법은 크기에 성숙한, 믿을 만한 그리고 탄력적이고 초기 설계 용량이 메가와트까지, 수십의 와트만큼 작을 수 있습니다. 동시에 회전자 영구 자석의 쌍의 수를 증가시키거나 감소시키는 것에 의해 더 쉽게 그것은 더 넓게 영구적 마그넷 동기 전동기의 속도 범위를 만드는 모터의 막대기의 수를 바꾸는 것입니다. 멀티 폴 영구 자석 회전자로, 정격 속도는 보통 비동기식 모터에 의해 달성되기 위해 힘든 한자리 숫자만큼 낮게 있을 수 있습니다.
특히 저속 고전력 애플리케이션 환경에서, 영구 자석 동기 전동기는 환원제 외에 보통 모터와 비교하여 직접적으로 저속도에 있는 멀티 폴 설계에 의해 가동될 수 있습니다, 영구 자석 동기 전동기의 장점이 강조될 수 있습니다.
애플리케이션 :
영구 자석 동기 전동기는 석유, 화섬사, 섬유, 기계, 전자, 유리,, 인쇄하, 종이 뜨기를 패키징한 고무, 인쇄와 염색, 야금학과 다른 업계에서 속도 제어 전송 장비를 위해 사용된 넓게 최고 오픈-루프 스텝리스 권선 속도 제어 장치를 형성하기 위한 주파수 변환기에 결합될 수 있습니다.
장점 :
작고 가볍습니다
특별한 전자기이고 구조적 설계에서, 부피-무게 비율은 20%까지 감소되고, 전체 기계의 길이가 10%까지 감소되고, 고정자 공극의 풀 레이트가 90%에 증가합니다.
대단히 통합됩니다
모터와 인버터 사이에 외부 회로 결선을 회피하고, 시스템 제품의 신뢰성을 향상시키면서, 모터와 인버터는 대단히 통합됩니다.
에너지 효율화
고성능 희토 영구 자석 재료와 특별한 고정자 공극과 회전자 구조는 IE4 표준까지 이 모터를 효율적이게 합니다.
주문 설계
특수 기계에 제공된 주문 제작 설계와 제조가 중복기능과 설계 마진을 감소시키고, 가격을 최소화합니다.
낮은 진동과 소음
모터는 직접적으로 운전되고, 장비 소음 진동이 작고, 건설 작업 환경에 대한 영향이 감소됩니다.
보수할 필요가 없는
어떤 고속 기어장치 부분과 정기적으로 치차용윤활유를 바꾸기 위한 어떤 필요와 참으로 유지보수가 필요없는 장비.
PM 모터는 2 주 카테고리로 분리될 수 있습니다 : 표면 영구 자석 모터 (SPM)와 내부 영구자석 모터 (IPM). 또한 모터 설계 유형은 로터바를 포함하지 않습니다. 양쪽 타입은 회전자에게 첨부된 영구 자석류에 의해 자속을 발생시킵니다.
SPM 모터는 회전자 표면의 외부에 붙어 있는 마그넷을 가지고 있습니다. 이 기계 마운팅 때문에, 그들의 의학적 장점은 IPM 모터의 그것 보다 더 약합니다. 약화된 의학적 장점은 모터의 최대 안전한 기계적 시속을 제한합니다. 게다가 이러한 모터는 매우 제한된 자기를 띤 돌출 (Ld 레터 품질)을 나타냅니다. 회전자 단말기에서 측정된 인덕턴스 값은 회전자 위치에 상관없이 일관됩니다. 근단일 돌출 비율 때문에, SPM 모터 설계는 의미 심장하게 의지합니다, 지 않으면 완전히, 토크를 생산하기 위한 자기를 띤 토크 성분에.
IPM 모터는 회전자 자체에 내장된 영구 자석을 가지고 있습니다. 그들의 SPM 상대들과는 달리, 영구 자석류의 위치는 바른 고속도에 작동해서 IPM 모터를 매우 기계적으로 건전하고 적당하게 합니다. 이러한 모터스는 또한 그들의 상대적으로 높은 자기를 띤 돌출 비율 (레터 품질 > Ld에 의해) 규정됩니다. 그들의 자기를 띤 돌출 때문에, IPM 모터는 모터의 둘다 자기를 띠와 릴럭턴스 토크 성분을 이용함으로써 토크를 발생시킬 수 있는 능력을 갖춥니다.
