제품 상세정보
원래 장소: 중국
브랜드 이름: ENNENG
인증: CE,UL
모델 번호: PMM
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: USD 500-5000/set
포장 세부 사항: 내항성이 있는 포장
배달 시간: 15-120 일
지불 조건: L/C (신용장), 전신환
공급 능력: 20000은 / 년에서 설정합니다
이름: |
가변성 속도 영구 자석 모터 |
경향: |
AC |
재료: |
희귀 토양 드페비 |
파워 레인지: |
5.5-3000kw |
설치: |
IMB3 IMB5 IMB35 |
단계: |
3개 단계 |
막대기: |
2,4,6,8,10 |
전압: |
380v, 660v, 1140v, 3300v, 6 킬로볼트, 10 킬로볼트 |
이름: |
가변성 속도 영구 자석 모터 |
경향: |
AC |
재료: |
희귀 토양 드페비 |
파워 레인지: |
5.5-3000kw |
설치: |
IMB3 IMB5 IMB35 |
단계: |
3개 단계 |
막대기: |
2,4,6,8,10 |
전압: |
380v, 660v, 1140v, 3300v, 6 킬로볼트, 10 킬로볼트 |

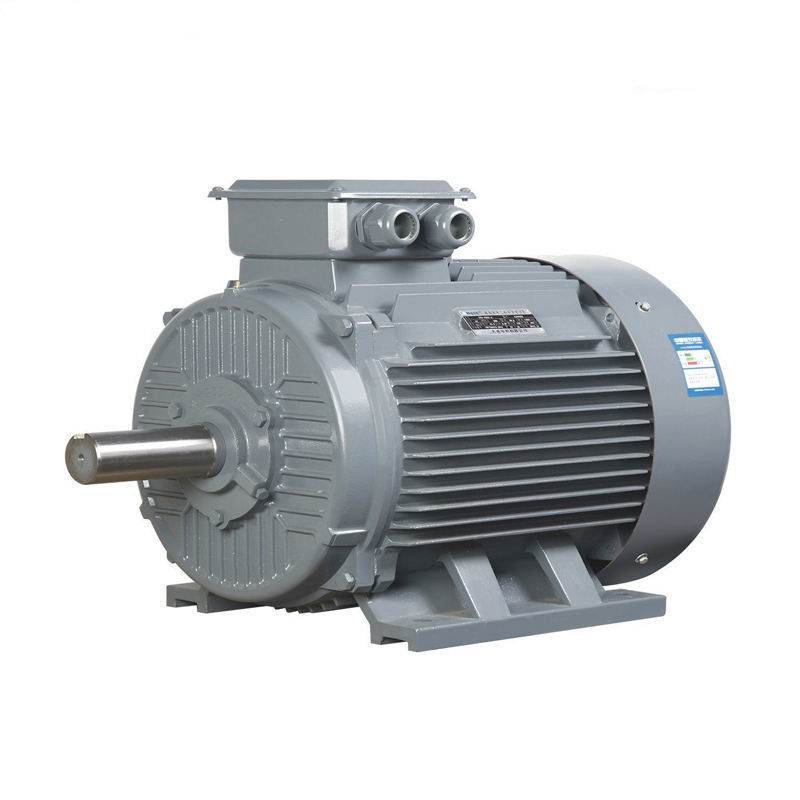

넓게 사용된 3-단계 가변성 속도 영구 자석 교류 전동기
영구 자석 동기 전동기가 무엇입니까?
영구 자석 동기 전동기는 고정자의 주로 조립되고, 회전자, 샤시, 전후 커버, 태도, 기타 등등입니다. 고정자의 구조는 보통 비동기식 모터의 그것과 근본적으로 같고 영구 자석 동기 전동기와 다른 종류의 모터 사이의 주요한 차이가 그것의 회전자입니다.
표면적으로 자기를 띠 미리 자력을 띠는 (자기를 띠가 고발했습니다)로 또는 모터의 영구 자석 안에서 영구 자석 재료가 모터를 위해 필요한 공기 갭자계를 제공합니다. 이 회전자 구조는 효과적으로 모터 크기를 줄이고, 손실을 줄이고 효율을 향상시킬 수 있습니다.
영구 자석 모터의 기술적인 장점의 원리의 분석
영구 자석 동기 전동기의 원리는 다음과 같습니다 : 3상 전류로의 모터의 고정자 권선에서, 전류에 통과 뒤에, 그것은 모터의 고정자 권선을 위한 회전 자기장을 형성할 것입니다. 날개가 영구 자석으로 설치되기 때문에, 다른 척력을 끌어당기는 똑같은 단계의 자기극의 원칙에 따르면, 영구 자석의 자기극은 고쳐집니다, 고정자에서 발생한 회전 자기장이 회전하기 위해 날개를 운전할 것입니다, 날개의 회전 속도가 고정자에서 생산된 회전하는 남극의 속도와 동일합니다.
자기장을 제공하는 것이 영구 자석류의 사용에 기인하게, 회전로 제강법은 크기에 성숙한, 믿을 만한 그리고 탄력적이고 초기 설계 용량이 메가와트까지, 수십의 와트만큼 작을 수 있습니다. 동시에 회전자 영구 자석의 쌍의 수를 증가시키거나 감소시키는 것에 의해 더 쉽게 그것은 더 넓게 영구적 마그넷 동기 전동기의 속도 범위를 만드는 모터의 막대기의 수를 바꾸는 것입니다. 멀티 폴 영구 자석 회전자로, 정격 속도는 보통 비동기식 모터에 의해 달성되기 위해 힘든 한자리 숫자만큼 낮게 있을 수 있습니다.
특히 저속 고전력 애플리케이션 환경에서, 영구 자석 동기 전동기는 환원제 외에 보통 모터와 비교하여 직접적으로 저속도에 있는 멀티 폴 설계에 의해 가동될 수 있습니다, 영구 자석 동기 전동기의 장점이 강조될 수 있습니다.
PMSM 모터의 혜택 :
고효율
이것은 더 낮은 속도에 특히 사실입니다. 그러므로 거의 완전히 회전자 손실을 제거하면서, 영구 자석 모터는 전류가 회전자 필드를 발생시키기 위한 그것의 회전자에 공급되도록 요구하지 않습니다. 도입 또는 릴럭턴스 모터와 비교하여 그것은 또한 고정자에 더 낮은 전류를 요구하고 더 큰 역율을 가지고 있을 때, 제어기 위의 더 작은 전류 등급으로 이어지고, 전체적 구동 시스템 효율을 높입니다.
기계적 배치에서 복잡성을 꺼내면서, 유도 전동기 보다 더 높은 효율에 더 낮은 속도를 가동시키는 것 감속 전송을 위한 요구를 삭제할 것입니다.
정토르크
모터의 이런 유형은 정토르크를 발생시키고 전 토오크를 저속도로 유지할 수 있습니다.
사이즈
더 작은 크기와 경량과 더 적은 코일은 더 높은 전력 밀도를 제공합니다.
비용 효율적입니다
솔의 부재와 함께, 거기는 감소된 유지 비용이 있습니다.
최소 열
PMSM에서 열기는 고정자 코일에서 생성되고 회전자에서 생성된 어떤 솔과 유일한 최소 열이 있다고 모터의 냉방이 촉진되지 않습니다. 그들이 유도 전동기 보다 냉각기를 운영한 것처럼, 모터의 신뢰성과 수명은 증가됩니다.
속도 범위
모터의 이런 유형은 여자 약화의 사용과 넓은 속도 범위를 가질 수 있고, 정토르크 작전 동안 최대 회전력 / 전류 (MTPA) 제어 전략을 채택할 수 있습니다.
영구 자석 AC (PMAC) 모터는 다음을 포함하는 다양한 애플리케이션을 가지고 있습니다 :
산업용 기계류 : PMAC 모터는 펌프, 압축기, 팬들과 공작 기계류와 같은 다양한 산업용 기계류 적용에서 사용됩니다. 그들을 이러한 적용에 이상적이게 하면서, 그들은 고효율과 고출력 밀도와 정밀 제어를 제공합니다.
로보틱스 : PMAC 모터스는 그들이 고토크 밀도와 정밀 제어와 고효율을 제공하는 로봇과 자동화 출원에서 사용됩니다. 그들은 종종 로보틱 아암과 그리퍼와 다른 운동제어 시스템에서 사용됩니다.
HVAC 시스템 : PMAC 모터는 그들이 고효율과 정밀 제어와 저잡음 수준을 제공하는 난방과 환기와 에어콘 (공조) 시스템에서 사용됩니다. 그들은 종종 이러한 시스템에서 팬들과 펌프에서 사용됩니다.
내부 자기와 영구 자석 동기 전동기 : 최대 에너지 값 효율
내부 자기 (IPMSM)와 영구 자석 동기 전동기는 최대 회전력이 최대 속도에서 발생하지 않는 견인 애플리케이션을 위한 이상적 모터입니다. 모터스의 이런 유형은 높은 역학과 과부하 용량을 요구하는 적용에서 사용됩니다. 그리고 당신이 팬들을 운영하고 싶거나 IE4와 IE5의 펌프가 이르면 그것은 또한 최상의 선택입니다. 높은 구입 단가는 보통 가동 시간 동안 에너지 절약을 통하여 벌충되고 당신이 오른쪽 변수 주파수 드라이브로 그것을 조작한다고 규정했습니다.
우리의 모터 설치 가변 방식 드라이브는 MTPA (암페어 당 최대 회전력)을 기반으로 중앙제어 전략을 사용합니다. 이것은 당신이 최대 에너지 값 효율로 당신의 영구 자석 동기 전동기를 조작할 수 있게 허락합니다. 200 %, 우수한 시동 토크와 확대된 속도 제어범위의 과부담은 또한 완전히 당신이 모터 정격을 이용할 수 있게 허락합니다. 비용과 최효율 제어 프로세스의 패스트 리커버리를 위해.
고전적 서보 기구에 의한 애플리케이션을 위한 외부 마그넷과 영구 자석 동기 전동기
외부 마그넷 (SPMSM)와 영구 자석 동기 전동기는 당신이 예를 들면 고전적 서보 기구에 의한 적용성에서, 높은 과부담과 빠른 가속을 필요로 할 때 이상적 모터스입니다. 기다랗 디자인은 또한 저질량 불활동의 결과가 되고 최적으로 설치될 수 있습니다. 그러나, 비싼 플러그 기술과 고품질 부호기가 종종 사용된 것처럼, SPMSM과 가변 방식 드라이브로 구성되는 시스템의 한 단점은 그것과 관련된 비용입니다.
재생 에너지 시스템 : PMAC 모터는 그들이 고효율과 고출력 밀도와 정밀 제어를 제공하는 풍력 발전용 터빈과 태양 추적자들과 같은 재생 에너지 시스템에서 사용됩니다. 그들은 종종 이러한 시스템에서 발전기와 추적시스템에서 사용됩니다.
의학 장비 : PMAC 모터스는 그들이 고토크 밀도와 정밀 제어와 저잡음 수준을 제공하는 MRI 기계와 같은 의학 장비에서 사용됩니다. 그들은 이러한 기계에서 이동 부품을 운전하는 모터에서 종종 사용됩니다.
