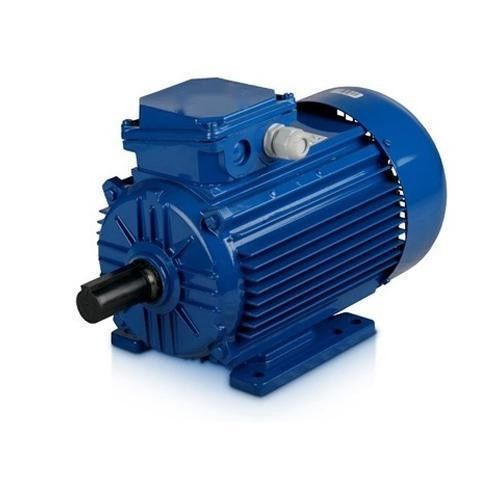

직결 구동 3상 영구 자석 무 기어 동기 전동기

작동 원칙

영구 자석 동기 모터 작동 원리는 동기 모터와 유사합니다. 동기 속도로 전기 운동 힘을 생성하는 회전 자기장에 의존합니다.3단계 공급을 제공함으로써 스테터 윙이 에너지 부여되면, 회전 자기장이 공기의 틈 사이에 생성됩니다.

이것은 로터 필드 극이 회전 자기장을 동기 속도에서 유지하고 로터가 지속적으로 회전 할 때 토크를 생성합니다. 이러한 모터는 자동 시작 모터가 아니기 때문에변주 주파수 전원 공급 장치가 필요합니다..

왜 영구 자석 AC 모터를 선택합니까?

영구 자석 AC (PMAC) 모터는 다른 유형의 모터보다 몇 가지 장점을 제공합니다.

높은 효율성: PMAC 모터는 로터 구리 손실의 부재와 완전 손실의 감소로 인해 매우 효율적입니다. 최대 97%의 효율을 달성 할 수 있습니다.상당한 에너지 절감으로 이어집니다.

높은 전력 밀도: PMAC 모터는 다른 모터 유형에 비해 높은 전력 밀도를 가지고 있으며, 이는 크기와 무게 단위 당 더 많은 전력을 생산 할 수 있음을 의미합니다.이것은 공간을 제한하는 애플리케이션에 이상적입니다.

높은 토크 밀도: PMAC 모터는 높은 토크 밀도를 가지고 있으며, 이는 크기와 무게 단위 당 더 많은 토크를 생산 할 수 있음을 의미합니다. 이것은 높은 토크가 필요한 응용 프로그램에 이상적입니다..

유지보수 감소: PMAC 모터에는 붓이 없기 때문에 다른 모터 유형보다 유지보수가 덜 필요하며 수명이 길습니다.

향상된 제어: PMAC 모터는 다른 모터 유형에 비해 더 나은 속도 및 토크 제어 기능을 가지고 있으며, 정확한 제어가 필요한 애플리케이션에 이상적입니다.

환경 친화적: PMAC 모터는 희토류 금속을 사용하기 때문에 다른 모터 유형보다 환경 친화적입니다.다른 모터 유형에 비해 재활용이 용이하고 폐기물 발생량이 적습니다..

전반적으로, PMAC 모터의 장점은 전기 자동차, 산업 기계 및 재생 에너지 시스템 등 광범위한 응용 분야에 탁월한 선택으로 만듭니다.

SPM 대 IPM

PM 모터는 표면 영구 자석 모터 (SPM) 와 내부 영구 자석 모터 (IPM) 로 크게 두 가지로 구분할 수 있다.두 종류 모두 로터 또는 내부에 붙여진 영구 자석에 의해 자기 흐름을 생성.

SPM 모터는 로터 표면의 외부에 자석이 고정되어 있습니다. 이 기계적 장착 때문에, 그들의 기계적 강도는 IPM 모터보다 약합니다.약한 기계적 힘은 모터의 최대 안전 기계적 속도를 제한또한, 이 모터는 매우 제한된 자기 돋보기를 나타냅니다 (Ld ≈ Lq).

로터 종단에서 측정된 인덕턴스 값은 로터의 위치와 상관없이 일관성 있습니다. 거의 단위 출력 비율 때문에 SPM 모터 설계는 완전히 아닌 경우에도토크를 생성하기 위한 자기 토크 부품에.

IPM 모터는 로터 자체에 영구 자석이 탑재되어 있습니다. SPM 모터와 달리 영구 자석의 위치는 IPM 모터를 기계적으로 매우 잘 작동하게 합니다.그리고 매우 높은 속도로 작동하기에 적합합니다.이 모터는 또한 상대적으로 높은 자기 비중 비율 (Lq > Ld) 으로 정의됩니다.IPM 모터는 모터의 자기 및 거부 모터 구성 요소를 모두 활용하여 토크를 생성 할 수있는 능력을 가지고 있습니다..

영구 자석 모터의 개발 전망

영구 자석 모터의 미래는 에너지 효율의 필요성, 재생 에너지의 확산, 그리고 산업 자동화에 대한 증가하는 수요로 인해 유망합니다.지속적인 연구와 개발 노력으로, 영구 자석 모터가 더 높은 효율, 전력 밀도 및 신뢰성을 제공하여 계속 발전할 것으로 예상됩니다.그들은 지속가능하고 기술적으로 진보된 미래를 형성하는 데 결정적인 역할을 할 것입니다..
