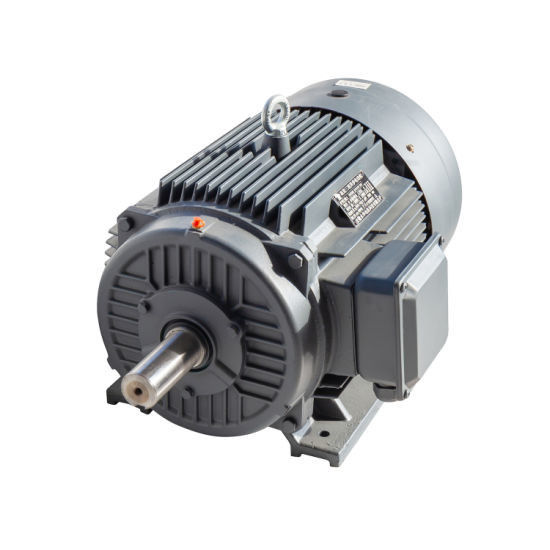

액체 냉각식 긴 수명 영구 자석 모터

왜 영구 자석 AC 모터를 선택합니까?

영구 자석 AC (PMAC) 모터는 다른 유형의 모터보다 몇 가지 장점을 제공합니다.

높은 효율성: PMAC 모터는 로터 구리 손실의 부재와 완전 손실의 감소로 인해 매우 효율적입니다. 최대 97%의 효율을 달성 할 수 있습니다.상당한 에너지 절감으로 이어집니다.

높은 전력 밀도: PMAC 모터는 다른 모터 유형에 비해 높은 전력 밀도를 가지고 있으며, 이는 크기와 무게 단위 당 더 많은 전력을 생산 할 수 있음을 의미합니다.이것은 공간을 제한하는 애플리케이션에 이상적입니다.

높은 토크 밀도: PMAC 모터는 높은 토크 밀도를 가지고 있으며, 이는 크기와 무게 단위 당 더 많은 토크를 생산 할 수 있음을 의미합니다. 이것은 높은 토크가 필요한 응용 프로그램에 이상적입니다..

유지보수 용량 감소: PMAC 모터에는 붓이 없기 때문에 다른 모터 유형보다 유지보수가 덜 필요하며 수명이 길습니다.

향상된 제어: PMAC 모터는 다른 모터 유형에 비해 더 나은 속도 및 토크 제어 기능을 가지고 있으며, 정확한 제어가 필요한 응용 프로그램에 이상적입니다.

환경 친화적: PMAC 모터는 희토류 금속을 사용하기 때문에 다른 모터 유형보다 환경 친화적입니다.다른 모터 유형에 비해 재활용이 용이하고 폐기물 발생량이 적습니다..

전반적으로, PMAC 모터의 장점은 전기 자동차, 산업 기계 및 재생 에너지 시스템을 포함한 광범위한 응용 분야에 탁월한 선택으로 만듭니다.

적용:

액체 냉각 영구 자석 모터 (liquid-cooled permanent magnet motor) 는 최적의 작동 온도를 보장하기 위해 액체 냉각 시스템을 통합하는 동시에 로터에 영구 자석을 사용하는 전기 모터 변형입니다..이 설계는 더 높은 전력 밀도, 일관된 성능 및 다양한 산업 및 응용 분야에 적합성을 포함하여 수많은 장점을 제공합니다.

내장 자석이 있는 영구 자석 동기 모터: 최대 에너지 효율

내장 자석이 있는 영구 자석 동기 모터 (IPMSM) 는 최대 속도에 최대 토크가 발생하지 않는 견인 애플리케이션에 이상적인 모터입니다.이 유형의 모터는 높은 역학과 과부하 용량을 요구하는 응용 프로그램에서 사용됩니다.또한 IE4 및 IE5 범위의 팬이나 펌프를 작동시키고 싶다면 완벽한 선택입니다. 높은 구매 비용은 일반적으로 실행 시간 동안 에너지 절감으로 회수됩니다.만약 당신이 올바른 변주 주파수 드라이브로 작동하는 경우에.

우리의 모터에 장착된 변주 주파수 드라이브는 MTPA (최대 펌프 펌프) 에 기반한 통합 제어 전략을 사용합니다.이것은 당신이 최대 에너지 효율과 함께 영구 자석 동기 모터를 작동 할 수 있습니다200%의 과부하, 우수한 시작 토크 및 확장 된 속도 조절 범위 또한 엔진 등급을 완전히 활용 할 수 있습니다.비용의 빠른 회수와 가장 효율적인 통제 프로세스를 위해.

영구 자석 동속 모터, 외부 자석으로 고전적인 서보 애플리케이션을 위한

외부 자석과 함께 영구 자석 동기 모터 (SPMSM) 는 고부하와 빠른 가속이 필요할 때 이상적인 모터입니다. 예를 들어 고전적인 세로 애플리케이션에서.길쭉한 설계 또한 낮은 질량 관성을 초래하고 최적의 설치 될 수 있습니다그러나 SPMSM 및 변주 주파수 드라이브로 구성된 시스템의 한 가지 단점은 비싼 플러그 기술과 고품질의 인코더가 종종 사용되기 때문에 그에 관련된 비용입니다.

자동 감지 대 폐쇄 회로 작동

최근 드라이브 기술의 발전은 표준 AC 드라이브가 모터 자석 위치를 "자신 탐지"하고 추적 할 수 있습니다. 폐쇄 루프 시스템은 일반적으로 성능을 최적화하기 위해 z 펄스 채널을 사용합니다.일정한 일상을 통해, 드라이브는 A/B 채널을 추적하고 z 채널의 오류를 수정함으로써 모터 자석의 정확한 위치를 알고 있습니다.자석의 정확한 위치를 알고 최적의 효율을 초래하는 최적의 토크 생산을 허용.

PM 모터 구조

PM 모터의 흐름 약화/강화

영구 자석 모터에서 흐름은 자석에 의해 생성됩니다. 흐름 필드는 특정 경로를 따라 움직이며, 증가하거나 반대 될 수 있습니다.증가 또는 흐름 필드를 강화 모터가 일시적으로 토크 생산을 증가시킬 수 있습니다. 플럭스 필드에 반대하면 모터의 기존 자기장을 부정합니다. 감소 된 자기장은 토크 생산을 제한하지만 역-EMF 전압을 줄일 것입니다.감소 된 역-EMF 전압은 높은 출력 속도에서 작동하도록 모터를 밀어 내기 위해 전압을 해방이 두 가지 유형의 작동에는 추가 모터 전류가 필요합니다. 모터 컨트롤러에 의해 제공되는 d 축을 가로 질러 모터 전류의 방향은 원하는 효과를 결정합니다.
