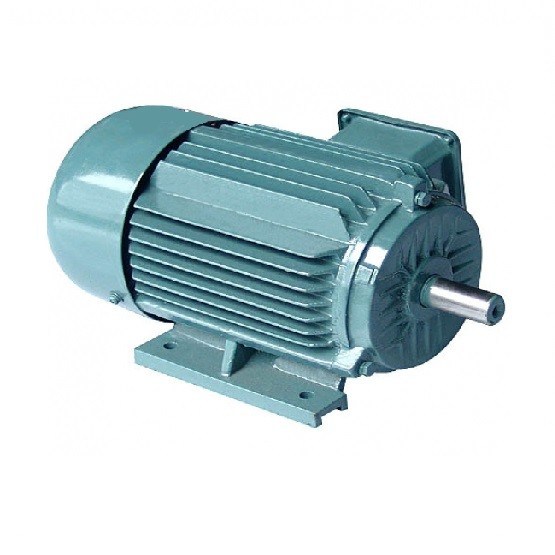

가벼운 희귀 토양 마그넷 모터, 작은 6 남극 동기 전동기

피맥엠에스의 정의 양상 - 그들의 회전자 이내에 영구 자석류는 - 고정자 권선의 회전 자기장 (RMF)에 의해에 작동하고, 회전 운동 안으로 반발됩니다. 이것이 다른 회전자로부터 일탈이며, 그 곳에서 더 현재여서 요구하면서, 자기력은 유도되거나 회전자 하우징에서 발생하여야 합니다. 회전자의 자기장이 영구적이고, 그것의 세대 동안 사용되기 위해 힘의 원천을 필요로 하지 않는 것처럼, 이것은 피맥엠에스가 유도 전동기 보다 일반적으로 더 효율적인 것을 의미합니다. 이것은 또한 그들이 가변 방식 드라이브 (VFD 또는 PM이 운전합니다) 작동하도록 요구하는 것을 의미하며, 그것이 이러한 모터에 의해 생산된 토크를 없애는 제어 시스템입니다. 회전자 회전의 특정 단계에 경향 ON과 OFF를 고정자 권선으로 변환함으로써, PM 드라이브는 동시에 토크와 경향을 제어하고 회전자 위치와 그러므로 샤프트 출력의 속도를 계산하기 위해 이 데이터를 사용합니다. 그들의 회전 속도가 RMF의 속도와 일치한 것처럼, 그들은 동기기계입니다. 이러한 기계는 상대적으로 새롭습니다 그리고 여전히 최적화됩니다고 따라서 어느 것 PMACM의 특정 동작이 당분간 본질적으로 각각 디자인에 유일합니다.

EMF와 토크 등식

동기기에, 단계마다 유도된 평균 EMF는 불려진 원동력이 동기 전동기에서 EMF를 유발한다는 것 입니다, 혁명마다 각각 관리인으로 감소한 흐름이 Pφ 웨버입니다

그리고 나서 한 혁명을 완료하기 위해 잡힌 시간은 60/N 초입니다

EMF가 관리인마다 유도한 평균은 사용함으로써 산정될 수 있습니다

( PφN / 60 ) Ｘ Zph = ( PφN / 60 ) Ｘ 2Tph

거기서 티피에 = 즈피에 / 2

그러므로, 평균 EMF는 단계마다 있습니다,

= 4 Ｘ φ Ｘ 티피에 Ｘ PN/120 = 4φfTph

거기서 티피에 = 아니오. 단계마다 연속하여 연결된 전환의

웨버에서 φ = 흐름 / 막대기

어떤 P=. 막대기의

Hz에서 F= 주파수

어떤 Zph=. 오브 관리인들은 페이즈 별을 연속하여 연결시켰습니다. = Zph/3

EMF 등식은 고정자에 코일과 관리인들에 의존합니다. 이 모터를 위해, 분포 계수 Kd와 피치 계수 크피는 또한 간주됩니다.

그러므로, E = 4 Ｘ φ Ｘ Ｆ Ｘ 티피에 엑스크드 Ｘ 크피

영구 자석 동기 전동기의 토크 등식은 주어집니다,

Ｔ = (3 Ｘ 엡에 Ｘ 아이피에 Ｘ sinβ) / ωm

영구 자석 교류 전동기를 선택합니까?

다음을 포함하여 영구 자석 AC (PMAC) 모터는 다른 유형의 모터 위에서 여러 장점을 제공합니다 :

고효율 : PMAC 모터는 회전자 동손과 감소된 권취 손실량의 부재로 인해 대단히 효율적입니다. 그들은 중요한 에너지 절약의 결과를 초래한 최고 97%까지 효율을 달성할 수 있습니다.

고출력 밀도 : PMAC 모터는 다른 전동기형과 비교하여 더 높은 전력 밀도를 가지고 있으며, 그것이 그들이 크기와 무게의 단위당 더 많은 전력을 생산할 수 있다는 것을 의미합니다. 이것은 그들을 공간이 제한되는 적용에 이상적이게 합니다.

고토크 밀도 : PMAC 모터스는 높은 토크 밀도를 가지고 있으며, 그것이 그들이 크기와 무게의 단위당 더 많은 토크를 생산할 수 있다는 것을 의미합니다. 이것은 그들을 고토크가 요구되는 적용성에 이상적이게 합니다.

감소 유지 관리 : PMAC 모터가 어떤 솔도 가지고 있지 않기 때문에, 그들은 다른 전동기형 보다 더 적은 유지를 요구하고, 더 긴 수명을 가지고 있습니다.

개선된 제어 : 그들을 정밀 제어가 요구되는 적용에 이상적이게 하면서, PMAC 모터는 다른 전동기형과 비교하여 더 좋은 속도와 토크 제어를 가지고 있습니다.

환경적으로 우호적입니다 : PMAC 모터는 그들이 희토 금속류를 사용하는 이후 다른 전동기형 보다 더 환경적으로 우호적이며, 그것이 더 쉽게 다른 전동기형과 비교하여 더 적은 소모를 재활용하고 생산할 것입니다.

전체적으로, 전기 자동차와 산업용 기계류와 재생 에너지 시스템을 포함하여 PMAC 모터의 이점은 적용의 넓은 범위에 대해 그들에게 탁월한 선택을 만들어줍니다.

SPM 대 IPM

PM 모터는 2 주 카테고리로 분리될 수 있습니다 : 표면 영구 자석 모터 (SPM)와 내부 영구자석 모터 (IPM). 또한 모터 설계 유형은 로터바를 포함하지 않습니다. 양쪽 타입은 회전자에게 첨부된 영구 자석류에 의해 자속을 발생시킵니다.

SPM 모터는 회전자 표면의 외부에 붙어 있는 마그넷을 가지고 있습니다. 이 기계 마운팅 때문에, 그들의 의학적 장점은 IPM 모터의 그것 보다 더 약합니다. 약화된 의학적 장점은 모터의 최대 안전한 기계적 시속을 제한합니다. 게다가 이러한 모터는 매우 제한된 자기를 띤 돌출 (Ld 레터 품질)을 나타냅니다.

회전자 단말기에서 측정된 인덕턴스 값은 회전자 위치에 상관없이 일관됩니다. 근단일 돌출 비율 때문에, SPM 모터 설계는 의미 심장하게 의지합니다, 지 않으면 완전히, 토크를 생산하기 위한 자기를 띤 토크 성분에.

IPM 모터는 회전자 자체에 내장된 영구 자석을 가지고 있습니다. 그들의 SPM 상대들과는 달리, 영구 자석류의 위치는 바른 고속도에 작동해서 IPM 모터를 매우 기계적으로 건전하고 적당하게 합니다. 이러한 모터스는 또한 그들의 상대적으로 높은 자기를 띤 돌출 비율 (레터 품질 > Ld에 의해) 규정됩니다. 그들의 자기를 띤 돌출 때문에, IPM 모터는 모터의 둘다 자기를 띠와 릴럭턴스 토크 성분을 이용함으로써 토크를 발생시킬 수 있는 능력을 갖춥니다.

폐쇄 루프 작동 대 셀프-센싱

드라이브 기술의 최근 진보는 표준 ac이 자동차 마그넷 위치를 자체 검출하고 추적하지 않을 수 없도록 허락합니다. 폐쇄 회로 방식은 성능을 최적화하기 위해 일반적으로 z-펄스 채널을 이용합니다. 어떤 루틴을 통하여, 드라이브는 ３등공사 채널을 추적하고 z-채널과 에러를 위해 보정됨으로써 구동전자석의 정확한 위치를 압니다. 마그넷의 정확한 위치가 최적의 효율의 결과가 되는 최적 토크 생산을 고려한다는 것을 알기.

PM 모터의 흐름 악화 / 보력

영구 자석 모터에서 흐름은 마그넷에 의해 발생됩니다. 선속 장은 어떤 길을 따르며, 그것이 올라가거나 반대될 수 있습니다. 선속 장을 올리거나 강화하는 것 일시적으로 모터스가 토크 생산을 늘릴 수 있게 허락할 것입니다. 선속 장을 반대하는 것 모터의 현존하는 자계를 부정할 것입니다. 감소된 자계는 토크 생산을 제한하지만, 백-이엠에프 전압을 감소시킬 것입니다. 감소된 백-이엠에프 전압은 모터가 더 높은 출력 속도에 작동하도록 강요하기 위해 전압을 자유롭게 합니다. 양쪽 업태는 추가적 모터 전류를 요구합니다. 모터 제어 장치에 의해 제공된 디축을 가로지르는 모터 전류의 방향이 요망효과를 결정합니다.

영구 자석 동기 전동기는 다음과 같은 특성을 가집니다 :

1. 정상적 비동기식 모터 보다 더 높은 5%에 정격효율은 2%입니다 ;

2. 효율성은 로드의 증가에 따라 신속히 오릅니다. 로드가 25%에서 120%의 범위내에서 변할 때, 그것은 고효율을 유지합니다. 효율이 높은 동작 범위는 보통 비동기식 모터의 그것 보다 휠씬 더 높습니다. 경부하와 가변 부하와 전부하 모두는 중요한 에너지 절약형 효과를 가집니다 ;

3. 요구된 역율 최고 0.95까지 그리고 위쪽에 어떤 민감한 보상 ;

4. 역율은 매우 향상됩니다. 비동기식 모터와 비교해서, 달리는 경향은 10%상 감소됩니다. 동작 전류와 시스템 손실의 감소 때문에, 약 1%의 에너지 절약형 효과는 달성될 수 있습니다.

5. 저온 증가, 고출력 밀도 : 20K 3상 비동기 전동기 온도 상승보다 낮, 설계 온도 상승은 있고 그 똑같고 더 많은 효과 기재를 구하면서, 더 작은 양으로 만들어질 수 있습니다 ;

6. 높은 시동 토크와 높은 과부하 용량 : 요건에 따르면, 그것은 높은 시동 토크 (3-5 번)과 높은 과부하 용량으로 설계될 수 있습니다 ;

7. 가변 주파수 권선 속도 제어 장치는 사용되며, 그것이 비동기식 모터의 그것 보다 동특성 응답에서 더 좋고 더 좋습니다.

8. 설비 면적은 현재 넓게 사용된 비동기식 모터와 같고 디자인과 선정이 매우 편리합니다.

9. 역율에서의 증가에 기인하게, 전력 공급 시스템 트랜스의 시각적 전력은 매우 감소되며, 그것이 트랜스의 전원 공급기 능력을 향상시키고, 또한 매우 시스템 케이블 (새로운 프로젝트)의 비용을 줄일 수 있습니다 ;

쉽게 모터에 대하여 간과되는 소수의 작은 문제 :

1. 왜 제너럴 모터스가 고원 영역에서 사용되지 않습니까?

고도는 모터 온도 상승과 모터스 코로나 (고압 모터)과 직류 전동기의 교환에 대해 역효과를 가집니다. 다음과 같은 3이지 양상은 주목되어야 합니다 :

(1) 더 높은 고도, 모터 이 더 높은 온도 상승,와 그 출력 전원을 낮춥니다. 그러나, 온도가 온도 상승에 고도의 영향에 대해 상쇄되기에 충분히 고도의 증가와 함께 감소할 때, 모터의 정격 출력은 변화없이 지속될 수 있습니다 ;

(2) 안티코로나 방법은 하이-볼타게 모터가 정체 상태에서 사용될 때 취하여야 합니다 ;

(3) 높이는 직류 전동기의 교환에 좋지 않고 따라서, 탄소 브러시 소재 중에서 선정에 유의합니다.

2. 왜 모터가 조명 부하 작동에 적합하지 않습니까?

모터가 저 부하에서 작동할 때, 그것은 다음을 야기시킬 것입니다

(1) 모터의 역율은 낮습니다 ;

(2) 모터 효율은 낮습니다.

(3) 그것은 제품 폐기와 비경제적 작동을 야기시킬 것입니다.

3. 왜 모터가 추운 환경에서 시작되지 않습니까?

저온 환경에서 모터의 과잉 사용은 다음을 야기시킬 것입니다

(1) 모터 절연 결함 ;

(2) 베어링 그리스는 업니다 ;

(3) 와이어 조인트의 솔더 파우더는 분말로 됩니다.

그러므로, 모터는 추운 환경에서 가열되고 저장되어야 하고 와인딩과 태도가 운영하기 전에 확인되어야 합니다.

4. 왜 전혀 60Hz 모터는 50Hz 전원 공급기를 사용할 수 없습니까?

모터가 설계될 때, 실리콘 스틸 시트는 일반적으로 자화 곡선의 포화 영역에서 일합니다. 전원 전압이 끊임없이 계속될 때, 결국 모터 이 온도 상승의 증가로 이어질 주파수를 감소시키는 것 소비를 모터 전류와 구리의 증가의 결과를 초래한 자속과 여자기 전류를 증가시킬 것입니다. 심한 경우에서, 모터는 코일의 과열로 인해 태워질 수 있습니다.

5. 자동차 연 선도

연 선도는 제한된 에너지 절약형 효과를 가지지만, 그러나 그것이 전력망에 벤처 기업의 영향을 감소시킬 수 있고, 모터부를 보호하기 위해 또한 원활시동을 달성할 수 있습니다. 에너지 보존의 이론에 따르면, 상대적으로 복합 제어 회로의 추가 때문에, 연 선도는 단지 에너지를 절약하지 않고, 또한 에너지 소비를 늘리지 않습니다. 그러나 그것은 회로의 시동 전류를 감소시키고 보호 역할을 할 수 있습니다.

10. 새로운 프로젝트가 구축될 때, 모든 구동 시스템은 영구 자석 동기 전동기를 사용하고, 프로젝트 투자가 비동기식 모터의 사용과 근본적으로 같고, 프로젝트가 프로젝트가 실시되는 후에 계속 에너지 절약형 이점을 획득할 수 있습니다 ;

일반적 산업 분야, 저전압(380/660/1140V) 효율이 높은 비동기식 모터을 대체에서, 시스템은 5% 내지 30% 에너지를 절약하고 high-voltage(6kV/10kV) 효율이 높은 비동기식 모터, 시스템이 2% to10%를 구합니다.
