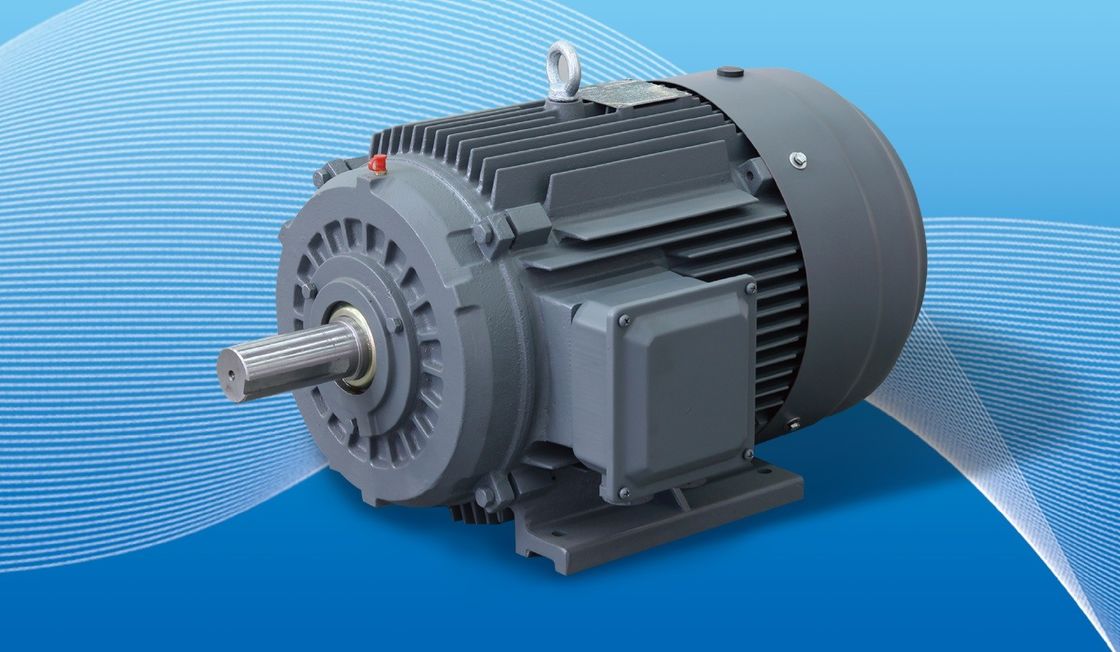

브러시리스 기어리스 PMSM PMM 영구 자석 동기 모터

PMACM의 정의 특징은 로터 안의 영구 자석이 스타터 롤링의 회전 자기장 (RMF) 에 의해 작용하여 회전 운동으로 밀려난다.이것은 다른 로터에서 오차입니다, 로터 하우스에서 자기력을 유도하거나 생성해야 더 많은 전류가 필요합니다. 이것은 PMACM가 일반적으로 인덕션 모터보다 효율적이다는 것을 의미합니다.로터의 자기장이 영구적이기 때문에 발전을 위해 전력원이 필요하지 않습니다.이것은 또한 작동하기 위해 변주 주파수 드라이브 (VFD, 또는 PM 드라이브) 를 필요로한다는 것을 의미합니다. 이것은 이러한 모터에서 생성되는 토크를 부드럽게하는 제어 시스템입니다.로터 회전의 특정 단계에서 스테터 롤링에 전류를 켜고 끄는, PM 드라이브는 동시다발적으로 토크와 전류를 제어하고 이 데이터를 사용하여 로터 위치를 계산하고 따라서 샤프트 출력 속도를 계산합니다.회전 속도가 RMF의 속도에 일치하기 때문에이 기계들은 비교적 새로운 기계이고 여전히 최적화되고 있기 때문에 PMACM의 특정 동작은 현재로서는 각각의 설계에 본질적으로 독특합니다.

왜 영구 자석 AC 모터를 선택합니까?

영구 자석 AC (PMAC) 모터는 다른 유형의 모터보다 몇 가지 장점을 제공합니다.

높은 효율성: PMAC 모터는 로터 구리 손실의 부재와 완전 손실의 감소로 인해 매우 효율적입니다. 최대 97%의 효율을 달성 할 수 있습니다.상당한 에너지 절감으로 이어집니다.

높은 전력 밀도: PMAC 모터는 다른 모터 유형에 비해 높은 전력 밀도를 가지고 있으며, 이는 크기와 무게 단위 당 더 많은 전력을 생산 할 수 있음을 의미합니다.이것은 공간을 제한하는 애플리케이션에 이상적입니다.

높은 토크 밀도: PMAC 모터는 높은 토크 밀도를 가지고 있으며, 이는 크기와 무게 단위 당 더 많은 토크를 생산 할 수 있음을 의미합니다. 이것은 높은 토크가 필요한 응용 프로그램에 이상적입니다..

유지보수 용량 감소: PMAC 모터에는 붓이 없기 때문에 다른 모터 유형보다 유지보수가 덜 필요하며 수명이 길습니다.

향상된 제어: PMAC 모터는 다른 모터 유형에 비해 더 나은 속도 및 토크 제어 기능을 가지고 있으며, 정확한 제어가 필요한 응용 프로그램에 이상적입니다.

환경 친화적: PMAC 모터는 희토류 금속을 사용하기 때문에 다른 모터 유형보다 환경 친화적입니다.다른 모터 유형에 비해 재활용이 용이하고 폐기물 발생량이 적습니다..

전반적으로, PMAC 모터의 장점은 전기 자동차, 산업 기계 및 재생 에너지 시스템을 포함한 광범위한 응용 분야에 탁월한 선택으로 만듭니다.

SPM 대 IPM

PM 모터는 표면 영구 자석 모터 (SPM) 와 내부 영구 자석 모터 (IPM) 로 크게 두 가지로 나눌 수 있습니다. 모터 설계 유형에는 로터 바가 없습니다.두 종류 모두 로터 또는 내부에 붙여진 영구 자석에 의해 자기 흐름을 생성.

SPM 모터는 로터 표면의 외부에 자석이 고정되어 있습니다. 이 기계적 장착 때문에 기계적 강도는 IPM 모터보다 약합니다.약한 기계적 힘은 모터의 최대 안전 기계적 속도를 제한또한, 이 모터는 매우 제한된 자기 돋보기를 나타냅니다 (Ld ≈ Lq).

로터 종단에서 측정 된 인덕턴스 값은 로터의 위치와 상관없이 일관합니다. 거의 단위 출력 비율 때문에 SPM 모터 설계는 완전히 아닌 경우에도토크를 생성하기 위한 자기 토크 부품에.

IPM 모터는 로터 자체에 영구 자석이 탑재되어 있습니다. SPM 모터와 달리 영구 자석의 위치는 IPM 모터를 기계적으로 매우 잘 작동하게 합니다.그리고 매우 높은 속도로 작동하기에 적합합니다.이 모터는 또한 상대적으로 높은 자기 비중 비율 (Lq > Ld) 으로 정의됩니다.IPM 모터는 모터의 자기 및 거부 모터 구성 요소를 모두 활용하여 토크를 생성 할 수있는 능력을 가지고 있습니다..

자동 감지 대 폐쇄 회로 작동

최근 드라이브 기술의 발전은 표준 AC 드라이브가 모터 자석 위치를 "자신 탐지"하고 추적 할 수 있습니다. 폐쇄 루프 시스템은 일반적으로 성능을 최적화하기 위해 z 펄스 채널을 사용합니다.일정한 일상을 통해, 드라이브는 A/B 채널을 추적하고 z 채널의 오류를 수정함으로써 모터 자석의 정확한 위치를 알고 있습니다.자석의 정확한 위치를 알고 최적의 효율을 초래하는 최적의 토크 생산을 허용.

PM 모터의 흐름 약화/강화

영구 자석 모터에서 흐름은 자석에 의해 생성됩니다. 흐름 필드는 특정 경로를 따라 움직이며, 증가하거나 반대 될 수 있습니다.증가 또는 흐름 필드를 강화 모터가 일시적으로 토크 생산을 증가시킬 수 있습니다. 플럭스 필드에 반대하면 모터의 기존 자기장을 부정합니다. 감소 된 자기장은 토크 생산을 제한하지만 역-EMF 전압을 줄일 것입니다.감소 된 역-EMF 전압은 높은 출력 속도에서 작동하도록 모터를 밀어 내기 위해 전압을 해방이 두 가지 유형의 작동에는 추가 모터 전류가 필요합니다. 모터 컨트롤러에 의해 제공되는 d 축을 가로 질러 모터 전류의 방향은 원하는 효과를 결정합니다.

영구 자석 동기 모터는 다음과 같은 특성을 갖습니다.

1. 명목 효율은 일반 비동기 모터보다 2%에서 5% 높습니다.

2이효율은 부하의 증가에 따라 급격히 증가합니다. 부하가 25%에서 120% 범위 내에서 변하면 높은 효율을 유지합니다.높은 효율의 작동 범위는 일반 비동기 모터보다 훨씬 높습니다.가벼운 부하, 변수부하 및 풀부하 모두 에너지 절감 효과가 있습니다.

3- 0.95 이상의 전력 요인, 반응 보상 필요 없습니다;

4전력 요인은 크게 향상됩니다. 비동기 모터와 비교하면 가동 전류는 10% 이상 감소합니다. 운영 전류와 시스템 손실의 감소로 인해약 1%의 에너지 절감 효과를 얻을 수 있습니다..

5낮은 온도 상승, 높은 전력 밀도: 20K는 3단계 비동기 모터 온도 상승보다 낮습니다, 설계 온도 상승은 동일하며 더 작은 부피로 만들 수 있습니다.보다 효율적인 재료를 절약;

6높은 시작 모멘트와 높은 과부하 용량: 요구 사항에 따라 높은 시작 모멘트 (3-5배) 및 높은 과부하 용량으로 설계 될 수 있습니다.

7변주 주파수 속도 제어 시스템이 사용되며, 이는 동적 반응에서 더 좋으며 비동기 모터보다 낫습니다.

8설치 차원은 현재 널리 사용되는 비동기 모터와 동일하며 설계와 선택은 매우 편리합니다.

9전력 요인의 증가로 인해 전력 공급 시스템 트랜스포머의 시각 전력은 크게 감소하여 트랜스포머의 전력 공급 용량을 향상시킵니다.또한 시스템 케이블의 비용을 크게 줄일 수 있습니다 (새 프로젝트).
