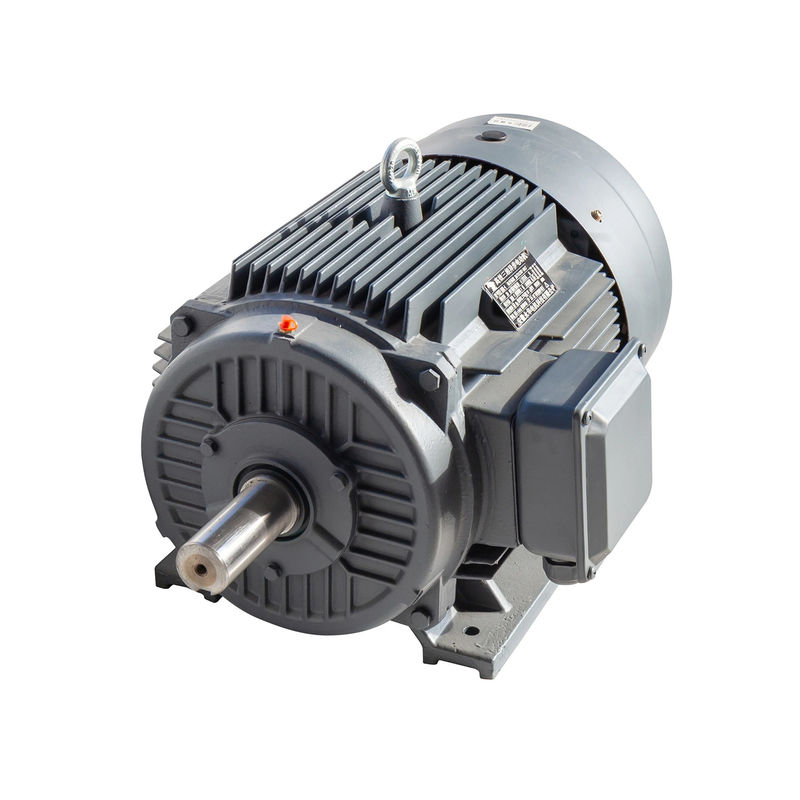

4개 막대기 무 기어 영구 자석 모터 중국 제조사

작동 원칙

영구 자석 동기 모터 작동 원리는 동기 모터와 유사합니다. 동기 속도로 전기 운동 힘을 생성하는 회전 자기장에 의존합니다.3단계 공급을 제공함으로써 스테터 윙이 에너지 부여되면, 회전 자기장이 공기의 틈 사이에 생성됩니다.

이것은 로터 필드 극이 회전 자기장을 동기 속도에서 유지하고 로터가 지속적으로 회전 할 때 토크를 생성합니다. 이러한 모터는 자동 시작 모터가 아니기 때문에변주 주파수 전원 공급 장치가 필요합니다..

왜 영구 자석 AC 모터를 선택합니까?

영구 자석 AC (PMAC) 모터는 다른 유형의 모터보다 몇 가지 장점을 제공합니다.

높은 효율성: PMAC 모터는 로터 구리 손실의 부재와 완전 손실의 감소로 인해 매우 효율적입니다. 최대 97%의 효율을 달성 할 수 있습니다.상당한 에너지 절감으로 이어집니다.

높은 전력 밀도: PMAC 모터는 다른 모터 유형에 비해 높은 전력 밀도를 가지고 있으며, 이는 크기와 무게 단위 당 더 많은 전력을 생산 할 수 있음을 의미합니다.이것은 공간을 제한하는 애플리케이션에 이상적입니다.

높은 토크 밀도: PMAC 모터는 높은 토크 밀도를 가지고 있으며, 이는 크기와 무게 단위 당 더 많은 토크를 생산 할 수 있음을 의미합니다. 이것은 높은 토크가 필요한 응용 프로그램에 이상적입니다..

유지보수 감소: PMAC 모터에는 붓이 없기 때문에 다른 모터 유형보다 유지보수가 덜 필요하며 수명이 길습니다.

향상된 제어: PMAC 모터는 다른 모터 유형에 비해 더 나은 속도 및 토크 제어 기능을 가지고 있으며, 정확한 제어가 필요한 애플리케이션에 이상적입니다.

환경 친화적: PMAC 모터는 희토류 금속을 사용하기 때문에 다른 모터 유형보다 환경 친화적입니다.다른 모터 유형에 비해 재활용이 용이하고 폐기물 발생량이 적습니다..

전반적으로, PMAC 모터의 장점은 전기 자동차, 산업 기계 및 재생 에너지 시스템 등 광범위한 응용 분야에 탁월한 선택으로 만듭니다.

영구 자석 AC (PMAC) 모터는 다음과 같은 광범위한 응용 프로그램을 가지고 있습니다.

산업 기계: PMAC 모터는 펌프, 압축기, 팬 및 기계 도구와 같은 다양한 산업 기계 응용 프로그램에 사용됩니다. 그들은 높은 효율, 높은 전력 밀도를 제공합니다.그리고 정밀한 제어, 이러한 응용 프로그램에 적합합니다.

로봇: PMAC 모터는 로봇 및 자동화 응용 분야에서 사용되며, 높은 토크 밀도, 정확한 제어 및 높은 효율을 제공합니다. 그들은 종종 로봇 팔, 손잡이,다른 모션 제어 시스템.

HVAC 시스템: PMAC 모터는 고효율, 정밀한 제어 및 낮은 노이즈 수준을 제공하는 난방, 환기 및 에어컨 (HVAC) 시스템에서 사용됩니다.그들은 종종 이러한 시스템에서 팬과 펌프에 사용됩니다.

신재생 에너지 시스템: PMAC 모터는 풍력 터빈 및 태양 추적기와 같은 신재생 에너지 시스템에서 사용되며 높은 효율과 높은 전력 밀도 및 정확한 제어 기능을 제공합니다.그들은 종종 이러한 시스템에서 발전기와 추적 시스템에서 사용됩니다.

의료 장비: PMAC 모터는 MRI 기계와 같은 의료 장비에서 사용되며 높은 토크 밀도, 정확한 제어 및 낮은 노이즈 수준을 제공합니다.그들은 종종 이러한 기계의 움직이는 부분을 구동하는 모터에 사용됩니다.

SPM 대 IPM

PM 모터는 표면 영구 자석 모터 (SPM) 와 내부 영구 자석 모터 (IPM) 로 크게 두 가지로 구분할 수 있다.두 종류 모두 로터 또는 내부에 붙여진 영구 자석에 의해 자기 흐름을 생성.

SPM 모터는 로터 표면의 외부에 자석이 고정되어 있습니다. 이 기계적 장착 때문에, 그들의 기계적 강도는 IPM 모터보다 약합니다.약한 기계적 힘은 모터의 최대 안전 기계적 속도를 제한또한, 이 모터는 매우 제한된 자기 돋보기를 나타냅니다 (Ld ≈ Lq).

로터 종단에서 측정된 인덕턴스 값은 로터의 위치와 상관없이 일관성 있습니다. 거의 단위 출력 비율 때문에 SPM 모터 설계는 완전히 아닌 경우에도토크를 생성하기 위한 자기 토크 부품에.

IPM 모터는 로터 자체에 영구 자석이 탑재되어 있습니다. SPM 모터와 달리 영구 자석의 위치는 IPM 모터를 기계적으로 매우 잘 작동하게 합니다.그리고 매우 높은 속도로 작동하기에 적합합니다.이 모터는 또한 상대적으로 높은 자기 비중 비율 (Lq > Ld) 으로 정의됩니다.IPM 모터는 모터의 자기 및 거부 모터 구성 요소를 모두 활용하여 토크를 생성 할 수있는 능력을 가지고 있습니다..

자동 감지 대 폐쇄 회로 작동

최근 드라이브 기술의 발전은 표준 AC 드라이브가 모터 자석 위치를 "자신 탐지"하고 추적 할 수있게합니다. 폐쇄 루프 시스템은 일반적으로 성능을 최적화하기 위해 z 펄스 채널을 사용합니다.일정한 일상을 통해, 드라이브는 A/B 채널을 추적하고 z 채널의 오류를 수정함으로써 모터 자석의 정확한 위치를 알고 있습니다.자석의 정확한 위치를 알고 최적의 효율을 초래하는 최적의 토크 생산을 허용.

PM 모터의 흐름 약화/강화

영구 자석 모터에서 흐름은 자석에 의해 생성됩니다. 흐름 필드는 특정 경로를 따라가며, 증가하거나 반대 될 수 있습니다.증가 또는 흐름 필드를 강화 모터가 일시적으로 토크 생산을 증가시킬 수 있습니다플럭스 필드에 반대하면 모터의 기존 자기장을 부정합니다. 감소 된 자기장은 토크 생산을 제한하지만 역-EMF 전압을 줄일 것입니다.감소 된 역-EMF 전압은 높은 출력 속도에서 작동하도록 모터를 밀어 내기 위해 전압을 해방이 두 가지 유형의 작동에는 추가 모터 전류가 필요합니다. 모터 컨트롤러에 의해 제공되는 d 축을 가로 질러 모터 전류의 방향은 원하는 효과를 결정합니다.

희토류 영구 자석 모터의 장점

높은 효율성:비동기 모터의 효율 곡선은 일반적으로 명목 부하의 60% 이하로 더 빨리 떨어지고 효율은 가벼운 부하에서 매우 낮습니다.희토류 영구 자석 모터의 효율 곡선은 높고 평평합니다, 그리고 고효율 영역에서 등급 부하의 20%~120%입니다.

높은 전력 요인: 희토류 영구 자석 동기 모터의 전력 요인의 측정 값은 1의 한계 값에 가깝습니다.0전력 요인 곡선은 효율 곡선만큼 높고 평평합니다. 전력 요인은 높습니다.저전압 반응 전력 보상이 필요하지 않으며 전력 유통 시스템 용량이 완전히 사용됩니다..

전류는 작습니다.로터는 흥분 전류가 없으며 반응 전력은 감소하고 스테터 전류는 현저히 감소합니다. 같은 용량의 비동기 모터와 비교하면스테터 전류 값은 30%에서 50%로 줄일 수 있습니다.동시에, stator 전류가 크게 감소하기 때문에, 모터 온도 상승은 감소하고, 베어 기름과 베어 수명이 연장됩니다.

높은 출동 모멘트와 당기 모멘트:희토류 영구 자석 동기 모터는 더 높은 아웃-스텝 토크와 당기는 토크를 가지고 있으며, 이는 모터가 더 높은 부하 용량을 가지고 있으며 원활하게 동기화 될 수 있습니다.

희토류 자석 강철은 비자석화하기가 쉽습니다.영구 자석 물질이 진동, 높은 온도 및 과부하 전류에 노출되면 자석 투명성이 감소하거나 비자석화 현상이 발생할 수 있습니다.영구 자석 모터의 성능을 감소시키는.
