제품 상세정보
원래 장소: 중국
브랜드 이름: ENNENG
인증: CE,UL
모델 번호: PMM
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: USD 500-5000/set
포장 세부 사항: 내항성이 있는 포장
배달 시간: 15-120 일
지불 조건: L/C (신용장), 전신환
공급 능력: 20000은 / 년에서 설정합니다
이름: |
영구 자석 동기 전동기 |
경향: |
AC |
재료: |
희토류 NdFeB |
절연류: |
에프(H) |
보호 그레이드: |
IP54 (주문형인 IP23) |
에너지 효율 표준: |
IE5 |
제어 모드: |
가변 주파수 벡터 제어 |
온도: |
-15~+40C |
막대기: |
4 |
작업 모드: |
S1 |
이름: |
영구 자석 동기 전동기 |
경향: |
AC |
재료: |
희토류 NdFeB |
절연류: |
에프(H) |
보호 그레이드: |
IP54 (주문형인 IP23) |
에너지 효율 표준: |
IE5 |
제어 모드: |
가변 주파수 벡터 제어 |
온도: |
-15~+40C |
막대기: |
4 |
작업 모드: |
S1 |

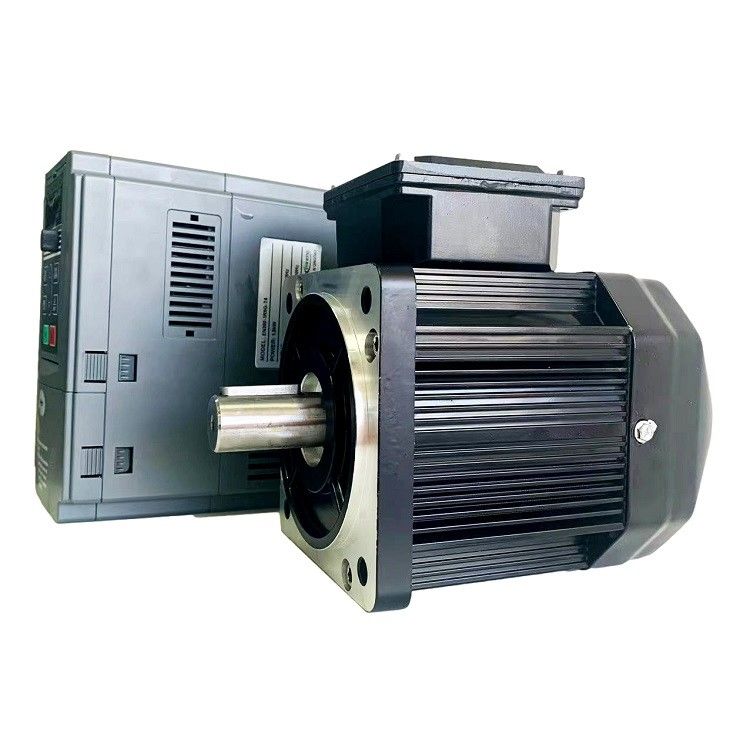

에너지 효율적인 희토류 영구 자석 동기 모터
제품 설명
고효율의 영구 자석 변주 주파수 동기 모터는 영구 자석 모터 주파수 변환기와 함께 사용되어야 합니다.모터의 로터는 내장 영구 자석 구조가 있습니다, 그리고 각기 다른 수직 및 수직 축의 자기 회로의 특수 설계는이 시리즈의 모터가 특정 튀어나온 극 토크를 가지고 있습니다. 따라서,주파수 변환기는 작업을 제어하기 위해 최대 토크 / 전류 비율 제어 모드를 사용해야합니다., 그래서 이 시리즈의 모터는 전체 속도 범위에서 더 높은 전력 인자, 더 작은 작동 전류, 더 낮은 구리 소비를 가지고 있습니다.
고효율의 영구 자석 변주 주파수 동기 모터의 속도는 스테터 회전 자석장과 동기화되어 미끄러지지 않고 미끄러지기 전력이 절약됩니다.그래서 고효율 영구 자석 변주 주파수 동기 모터가 높은 효율과 에너지 절감 효과는 전체 속도 범위에서 명백합니다.
고효율 영구 자석 주파수 변환 동기 모터는 주사 펌핑 기계, 공기 압축기, 파이프 제조 장비, 수압 기계, 식품 기계에 널리 사용됩니다,시멘트 파이프 제조 기계, 플라스틱 추출기, 와이어 드래잉 기계, 의약품 장비.
우리 회사는 이 제품 시리즈를 위한 전용 제어 캐비닛을 갖추고 있으며, 사용자 요구 사항에 따라 사용자 정의 할 수 있습니다.
제품 매개 변수
| 모델 번호 |
전압 (V) |
힘 (KW) |
동기화 속도 (r/min) |
토크 N.m |
레벨 1 에너지 효율성 η(%) |
2차 에너지 효율성 η(%) |
빈도 (Hz) |
| TYP132S-6 | 380 | 3 | 1000 | 28.7 | 91.8 | 87.7 | 50 |
| TYP132M1-6 | 4 | 38.2 | 92.7 | 88.8 | |||
| TYP132M2-6 | 5.5 | 52.5 | 93.4 | 89.7 | |||
| TYP160M-6 | 7.5 | 71.6 | 94.0 | 90.6 | |||
| TYP160L-6 | 11 | 105.1 | 94.5 | 91.4 | |||
| TYP180L-6 | 15 | 143.3 | 94.9 | 92.0 | |||
| TYP200L1-6 | 18.5 | 176.7 | 95.3 | 92.6 | |||
| TYP200L2-6 | 22 | 210.1 | 95.6 | 93.2 | |||
| TYP225M-6 | 30 | 286.5 | 95.8 | 93.6 | |||
| TYP250M-6 | 37 | 353.4 | 96.0 | 94.0 | |||
| TYP280S-6 | 45 | 429.8 | 96.2 | 94.4 | |||
| TYP280M-6 | 55 | 525.3 | 96.3 | 94.7 | |||
| TYP315S-6 | 75 | 716.2 | 96.4 | 95.0 | |||
| TYP315M-6 | 90 | 859.5 | 96.5 | 95.2 | |||
| TYP315L1-6 | 110 | 1050.5 | 96.5 | 95.5 | |||
| TYP315L2-6 | 132 | 1260.6 | 96.6 | 95.6 |
영구 자석 동기 모터의 작동:
영구 자석 동기 모터의 작동은 일반 모터와 비교했을 때 매우 간단하고 빠르고 효과적입니다.PMSM의 작동은 스테이터의 회전 자기장과 로터의 일정한 자기장에 달려 있습니다영구 자석은 로터로 사용되어 일정한 자기 흐름을 생성하고 동시 속도로 작동하고 잠금합니다. 이러한 유형의 모터는 브러시리스 DC 모터와 유사합니다.
파소르 그룹은 스테이터의 윙링을 서로 결합하여 형성됩니다. 이 파소르 그룹은 별, 델타,그리고 이중 및 단일 단계하모닉 전압을 줄이기 위해, 윙링은 서로 짧은 와일링해야합니다.
3단계 AC 공급이 스테터에 공급되면 회전 자기장을 생성하고 로터의 영구 자석으로 인해 일정한 자기장이 유발됩니다.이 로터는 동시 속도와 동시 작동PMSM의 전체 작동은 부하가 없는 스테터와 로터 사이의 공기 간격에 달려 있습니다.
공기 격차가 크면, 엔진의 바람 손실이 감소 할 것입니다. 영구 자석에 의해 생성 된 필드 극이 눈에 띄습니다.영구 자석 동기 모터는 자체 시작 모터가 아닙니다그래서, 그것은 전자적으로 변수 주파수를 제어하는 것이 필요합니다.
왜 영구 자석 AC 모터를 선택합니까?
영구 자석 AC (PMAC) 모터는 다른 유형의 모터보다 몇 가지 장점을 제공합니다.
높은 효율성: PMAC 모터는 로터 구리 손실의 부재와 완전 손실의 감소로 인해 매우 효율적입니다. 최대 97%의 효율을 달성 할 수 있습니다.상당한 에너지 절감으로 이어집니다.
높은 전력 밀도: PMAC 모터는 다른 모터 유형에 비해 높은 전력 밀도를 가지고 있으며, 이는 크기와 무게 단위 당 더 많은 전력을 생산 할 수 있음을 의미합니다.이것은 공간을 제한하는 애플리케이션에 이상적입니다.
높은 토크 밀도: PMAC 모터는 높은 토크 밀도를 가지고 있으며, 이는 크기와 무게 단위 당 더 많은 토크를 생산 할 수 있음을 의미합니다. 이것은 높은 토크가 필요한 응용 프로그램에 이상적입니다..
유지보수 감소: PMAC 모터에는 붓이 없기 때문에 다른 모터 유형보다 유지보수가 덜 필요하며 수명이 길습니다.
향상된 제어: PMAC 모터는 다른 모터 유형에 비해 더 나은 속도 및 토크 제어 기능을 가지고 있으며, 정확한 제어가 필요한 애플리케이션에 이상적입니다.
전기 모터의 유지보수 및 수리
1작동 환경은 항상 건조하게 유지되어야 하며, 모터의 표면은 깨끗하게 유지되어야 하며, 공기 입구는 먼지, 섬유 등에 의해 막혀서는 안 됩니다.
2보호 경보가 발생하면 장애의 원인을 확인해야 하며, 장애가 제거된 후에야 작동을 시작할 수 있습니다.
3기계가 검사를 위해 멈추면 엔진이 완전히 멈춘 후에야 작업을 수행 할 수 있습니다.
4작동 중 엔진의 좋은 윤활을 보장하기 위해, 엔진은 약 4000시간, 즉,기름이 보충되거나 교체되어야 합니다 (봉인 베어링은 사용 기간 동안 교체할 필요가 없습니다)가리거가 과열되거나 가리거가 작동 중에 악화되었을 때, 가리거는 적시에 교체되어야합니다.오래된 지방을 제거하고 가솔린으로 베어링과 베어링 캡의 오일 구도를 청소1500r/min 이하의 모터에 대해서는 중형 및 소형 모터에 대한 베어링 기름을 다시 채워야 합니다.그리고 베어링의 내부와 외부 고리를 채우십시오 베어링 사이의 간격의 약 3분의 22500r/min 이상의 모터 속도는 호우링의 내부 반지와 외부 반지 사이의 간격의 약 절반을 채우는 호우링 지방 유형 HTHS로 채워집니다.
5라이어링의 수명이 끝나면 모터의 진동과 소음이 분명히 증가합니다. 라이어링의 방사선 클리어런스가 아래 표의 값에 도달하는지 확인하십시오.그리고 베어링이 교체되어야 합니다..
