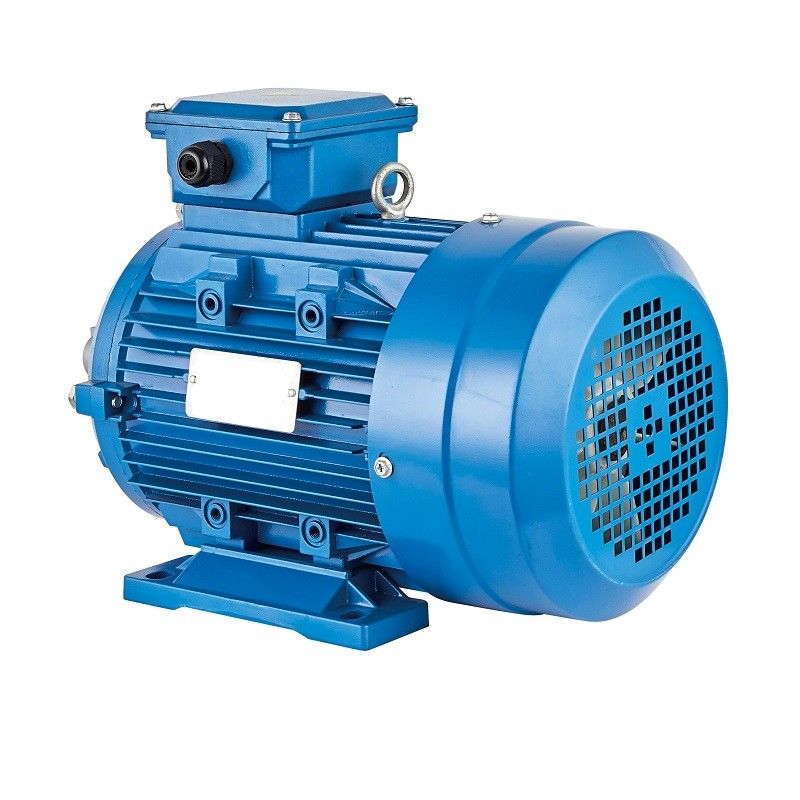

3000rpm 영구 자석 동기 전동기

장점

영구 자석 동기 전동기의 장점은 다음을 포함합니다 :

고속으로 더 높은 효율을 제공합니다

다양한 패키지에 작은 사이즈에 이용할 수 있습니다

유지와 설치는 유도 전동기 보다 매우 쉽습니다

전 토오크를 저속도로 유지할 수 있습니다

고효율과 신뢰성

매끄러운 토크와 동적 성능을 줍니다

단점

영구 자석 동기 전동기의 단점은 다음과 같습니다 :

유도 전동기와 비교될 때 이런 종류의 모터는 매우 비쌉니다

그들이 자동 기동 전동기가 아니기 때문에 벤처 기업에 어쨌든 힘듭니다.

EMF와 토크 등식 :

동기기에, 단계마다 유도된 평균 EMF는 불려진 원동력이 동기 전동기에서 EMF를 유발한다는 것 입니다, 혁명마다 각각 관리인으로 감소한 흐름이 Pφ 웨버입니다

그리고 나서 한 혁명을 완료하기 위해 잡힌 시간은 60/N 초입니다

EMF가 관리인마다 유도한 평균은 사용함으로써 산정될 수 있습니다

( PφN / 60 ) Ｘ Zph = ( PφN / 60 ) Ｘ 2Tph

거기서 티피에 = 즈피에 / 2

그러므로, 평균 EMF는 단계마다 있습니다,

= 4 Ｘ φ Ｘ 티피에 Ｘ PN/120 = 4φfTph

거기서 티피에 = 아니오. 단계마다 연속하여 연결된 전환의

웨버에서 φ = 흐름 / 막대기

어떤 P=. 막대기의

Hz에서 F= 주파수

어떤 Zph=. 오브 관리인들은 페이즈 별을 연속하여 연결시켰습니다. = Zph/3

EMF 등식은 고정자에 코일과 관리인들에 의존합니다. 이 모터를 위해, 분포 계수 Kd와 피치 계수 크피는 또한 간주됩니다.

그러므로, E = 4 Ｘ φ Ｘ Ｆ Ｘ 티피에 엑스크드 Ｘ 크피

영구 자석 동기 전동기의 토크 등식은 주어집니다,

Ｔ = (3 Ｘ 엡에 Ｘ 아이피에 Ｘ sinβ) / ωm

내부 자기와 영구 자석 동기 전동기 : 최대 에너지 값 효율

내부 자기 (IPMSM)와 영구 자석 동기 전동기는 최대 회전력이 최대 속도에서 발생하지 않는 견인 애플리케이션을 위한 이상적 모터입니다. 모터스의 이런 유형은 높은 역학과 과부하 용량을 요구하는 적용에서 사용됩니다. 그리고 당신이 팬들을 운영하고 싶거나 IE4와 IE5의 펌프가 이르면 그것은 또한 최상의 선택입니다. 높은 구입 단가는 보통 가동 시간 동안 에너지 절약을 통하여 벌충되고 당신이 오른쪽 변수 주파수 드라이브로 그것을 조작한다고 규정했습니다.

우리의 모터 설치 가변 방식 드라이브는 MTPA (암페어 당 최대 회전력)을 기반으로 중앙제어 전략을 사용합니다. 이것은 당신이 최대 에너지 값 효율로 당신의 영구 자석 동기 전동기를 조작할 수 있게 허락합니다. 200 %, 우수한 시동 토크와 확대된 속도 제어범위의 과부담은 또한 완전히 당신이 모터 정격을 이용할 수 있게 허락합니다. 비용과 최효율 제어 프로세스의 패스트 리커버리를 위해.

고전적 서보 기구에 의한 애플리케이션을 위한 외부 마그넷과 영구 자석 동기 전동기

외부 마그넷 (SPMSM)와 영구 자석 동기 전동기는 당신이 예를 들면 고전적 서보 기구에 의한 적용성에서, 높은 과부담과 빠른 가속을 필요로 할 때 이상적 모터스입니다. 기다랗 디자인은 또한 저질량 불활동의 결과가 되고 최적으로 설치될 수 있습니다. 그러나, 비싼 플러그 기술과 고품질 부호기가 종종 사용된 것처럼, SPMSM과 가변 방식 드라이브로 구성되는 시스템의 한 단점은 그것과 관련된 비용입니다.

애플리케이션 :

영구 자석 동기 전동기는 석유, 화섬사, 섬유, 기계, 전자, 유리,, 인쇄하, 종이 뜨기를 패키징한 고무, 인쇄와 염색, 야금학과 다른 업계에서 속도 제어 전송 장비를 위해 사용된 넓게 최고 오픈-루프 스텝플레스 권선 속도 제어 장치를 형성하기 위한 주파수 변환기에 결합될 수 있습니다.
