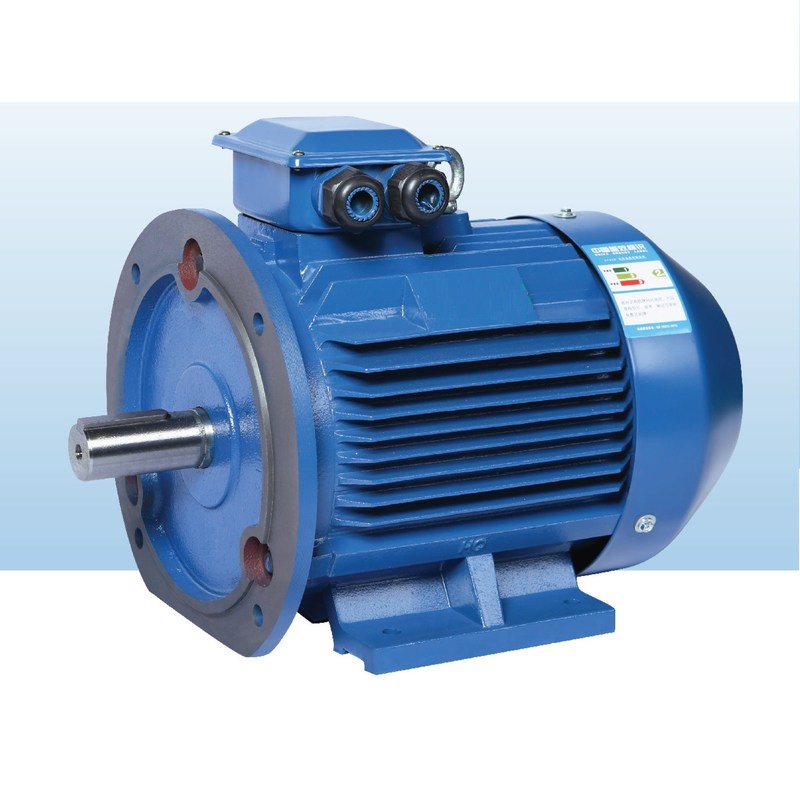

IE5 방수 표면설치 PMSM 모터스 고효율

영구 자석 동기 전동기는 다음과 같은 특성을 가집니다 :

• 정상적 비동기식 모터 보다 더 높은 5%에 정격효율은 2%입니다 ;
• 효율성은 로드의 증가에 따라 신속히 오릅니다. 로드가 25%에서 120%의 범위내에서 변할 때, 그것은 고효율을 유지합니다. 효율이 높은 동작 범위는 보통 비동기식 모터의 그것 보다 휠씬 더 높습니다. 경부하와 가변 부하와 전부하 모두는 중요한 에너지 절약형 효과를 가집니다 ;
• 요구된 역율 최고 0.95까지 그리고 위쪽에 어떤 민감한 보상 ;
• 역율은 매우 향상됩니다. 비동기식 모터와 비교해서, 달리는 경향은 10%상 감소됩니다. 동작 전류와 시스템 손실의 감소 때문에, 약 1%의 에너지 절약형 효과는 달성될 수 있습니다.
• 저온 증가, 고출력 밀도 : 20K 3상 비동기 전동기 온도 상승보다 낮, 설계 온도 상승은 있고 그 똑같고 더 많은 효과 기재를 구하면서, 더 작은 양으로 만들어질 수 있습니다 ;
• 높은 시동 토크와 높은 과부하 용량 : 요건에 따르면, 그것은 높은 시동 토크 (3-5 번)과 높은 과부하 용량으로 설계될 수 있습니다 ;
• 가변 주파수 권선 속도 제어 장치는 사용되며, 그것이 비동기식 모터의 그것 보다 동특성 응답에서 더 좋고 더 좋습니다.
• 설비 면적은 현재 넓게 사용된 비동기식 모터와 같고 디자인과 선정이 매우 편리합니다.
• 역율에서의 증가에 기인하게, 전력 공급 시스템 트랜스의 시각적 전력은 매우 감소되며, 그것이 트랜스의 전원 공급기 능력을 향상시키고, 또한 매우 시스템 케이블 (새로운 프로젝트)의 비용을 줄일 수 있습니다 ;
• 새로운 프로젝트가 구축될 때, 모든 구동 시스템은 영구 자석 동기 전동기를 사용하고, 프로젝트 투자가 비동기식 모터의 사용과 근본적으로 같고, 프로젝트가 프로젝트가 실시되는 후에 계속 에너지 절약형 이점을 획득할 수 있습니다 ;

일반적 산업 분야, 저전압(380/660/1140V) 효율이 높은 비동기식 모터을 대체에서, 시스템은 5% 내지 30% 에너지를 절약하고 high-voltage(6kV/10kV) 효율이 높은 비동기식 모터, 시스템이 2% 내지 10%를 구합니다.

현대 영구 자석 모터 기술의 적용 위의 분석

1. 가전 제품 시장에 대한 영구 자석 전자기계적 기술의 적용

가전 제품 시장에 대한 영구 자석 모터 기술의 응용은 VCDDVD와 컴퓨터에서 명시됩니다. 요즈음, 그것은 점진적으로 산업화의 개발을 형성했고, 점진적으로 다단계 가변속구동까지 확대했습니다. 예를 들면, 사람들 사용 인버터 공기 조화기들은 에어컨의 운영 효율성을 향상시키고, 점진적으로 에어컨 모터의 량을 줄이고, 에어컨에 의해 초래된 소음을 최소화하기 위해 현대 영구 자석 모터 기술을 사용합니다.

2. 승강기 시장에서 영구 자석 전자기계적 기술의 적용

영구 자석 모터 변하기 쉬운 속도 시스템은 거의 10년 동안 승강기 시장에서 사용되었습니다. 예를 들면, 저속 희귀 토양 영구 자석 모터를 엘리베이터 견인 기계로 이용함으로써, 희귀 토양 영구 자석 모터의 사용은 전기 에너지의 엘리베이터 사용 20 %를 구할 수 있습니다. 현대 영구 자석 모터는 보통 큰 하중 변화와 높은 속도 조정 요구와 다변속도 드라이브 시스템의 분야에서 사용됩니다.

3. 산업적이고 마이닝 기업에서 영구 자석 전자기계적 기술의 적용

영구 자석 모터의 개발과 함께, 큰 토크 영구 자석 모터는 잘 발달됩니다, 특히 시장에서의 영구 자석 가변 주파수 자동차의 성공적인 론치가 중공업과 마이닝 기업에게 새로운 선택을 주었습니다. 영구 자석 모터의 출력 토크가 충분히 크기 때문에, 기계적인 전송의 사용은 감소되고 속도가 제어 가능합니다. 그것은 저속도에서 작동할 수 있습니다. 그러므로, 유체 커플링의 어플리케이션은 제거되며, 그것이 안전의 위험을 감소시키는 퍼체싱 관련 장비의 비용과 위에서 말한 2개 장비의 유지를 절감하고 따라서 영구 자석 가변 주파수 모터스가 많은 인더스트리얼과 마이닝 기업에 매우 인기있습니다. 가변 주파수 속도 조절 기능 때문에, 그것은 사용자들이 생산 효율을 향상시키고 전기 에너지를 절약하기 위한 강력한 보증을 제공합니다. 그러므로, 현대 영구 자석 가변 주파수 모터는 산업적이고 마이닝 기업이 미래에 그들의 장비를 업그레이드하기 위한 필요한 선택입니다.

영구 자석 동기 전동기의 회전자 자기회로 구조는 다르고 따라서 작동 특성과 모터의 제어 시스템이 또한 다릅니다. 회전자 위의 영구 자석류의 다른 위치들에 따르면, 영구적 마그넷 동기 전동기는 주로 면형과 중공 원통형으로 분할될 수 있습니다. 표면 유형 영구 자석 동기 전동기에, 영구 자석류는 보통 타일 모양이고 회전자 코어의 외부 표면에 위치합니다. 이 모터의 중요한 특징은 곧고 직교 축선의 주요 인덕턴스가 똑같다는 것입니다 ; 내부 영구 자석은 회전자 안에서 위치하고 영구 자석의 외부 표면과 영구 자석을 보호할 수 있는 고정 자심의 이너 서클 사이에 강자성 소재로 만들어진 전극 조각이 있습니다. 이 영구 자석 모터의 중요한 특징은 일직선과 직교축의 주요 인덕턴스가 똑같지 않다는 것입니다. 그러므로, 이러한 2 모터의 성능은 다릅니다.

나. 개관

모터는 희귀 토양 네오디뮴 철 붕소 영구 자석 재료에 의해 자극되고, 영구 자석 특별 주파수 컨버터로 공급됩니다. 그것은 큰 시동 토크와 넓은 속도 범위, 소형 구조, 작은 사이즈, 가볍, 저소음, 고역률과 고효율의 특성을 가집니다. 그것은 효율이 높고 에너지 절약형 공기 압축기를 위한 이상적인 전력 선택입니다. 기술적 요구와 매개 변수는 다음과 같습니다 :

1. 모터는 다음의 조건 하에서 정상적으로 작동할 수 있습니다 :

1.1 대기 온도는 40C를 초과하지 않습니다 ;

1.2 상대 습도 ≤90% ;

1.3 높이는 1000m을 초과하지 않습니다.

2. 또한 사용자 요구에 따르면, 모터의 정격 전압은 380V입니다.

3. 모터의 참조 작업 시스템 : S1.

4. 단열재 등급 : Ｆ는 등급입니다.

5. 보호 수준 : IP55.

6. 모터 구조와 설치 형태 : B3, B35.

7. 모터 수단은 기지의 위에 위치하거나 그것이 사용자 요구에 따른 기지의 오른쪽 또는 왼쪽에 위치할 수 있습니다.

8. 자동차 서비스 팩터 : 1.15, 1.2 (또는 세부 협정에 따라서).

II. 점검

1. 사용이 미안하지만, 주의깊게 교통 동안 피해를 위해 모터의 출현을 확인하고, 문패 매개 변수 (권력, 전압, 속도, 기타 등등)이 질서와 일치하는지 체크하기 전에.

2. 모터의 파스너가 느슨한지 체크하세요.

3. 어떠한 전파방해도 있는지 보기 위해 손으로 모터축을 돌리세요.

3세. 작전과 사용

1. 모터가 에너지가 공급되기 전에, 모터의 회전 방향을 확인하세요 그리고, 기계적 설치와 전기 접속이 안전하고 믿을 만한지 체크하세요.

2. 만약 비정상인 노이즈 또는 진동이 운영 동안 모터에서 발견되면, 바로 운영을 중단시키고 전원 공급기를 자르느요. 모터와 압축기를 확인하고, 중재한 후 다시 그것을 가동시키세요.

3. 만약 모터 이 온도 상승이 작전 동안 비정상이라고 발견되면, 모터를 막고 바로 전력을 자르고, 모터와 압축기를 확인하고, 중재한 후 그리고 나서 다시 그것을 사용에 넣으세요.
