제품 상세정보
원래 장소: 중국
브랜드 이름: ENNENG
인증: CE
모델 번호: PMG
지불과 운송 용어
최소 주문 수량: 1
가격: USD 1000-5000/set
포장 세부 사항: 내항성이 있는 포장
배달 시간: 15-120 일
지불 조건: L/C, T/T
공급 능력: 20000은 / 년에서 설정합니다
이름: |
환경 친화적 인 고 효율성 영구 자석 동기 발전기 |
전류형: |
AC |
파워 레인지: |
5-2000kw |
보호 그레이드: |
IP54 IP55 |
권취 소재: |
100% 구리 |
적용: |
풍력 발전용 터빈, 수력 발전 터빈 |
설치: |
IMB3 IMB5 IMB35 |
전압: |
400V |
빈도: |
50Hz |
이름: |
환경 친화적 인 고 효율성 영구 자석 동기 발전기 |
전류형: |
AC |
파워 레인지: |
5-2000kw |
보호 그레이드: |
IP54 IP55 |
권취 소재: |
100% 구리 |
적용: |
풍력 발전용 터빈, 수력 발전 터빈 |
설치: |
IMB3 IMB5 IMB35 |
전압: |
400V |
빈도: |
50Hz |

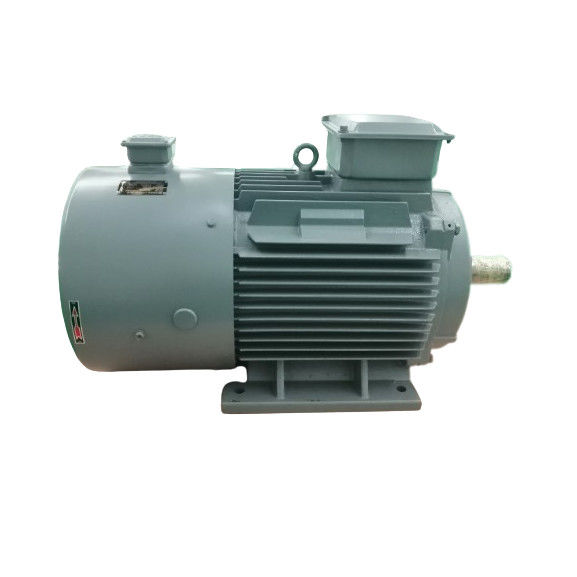

친환경 고효율 영구 자석 동기 발전기
제품 도면
기술 매개 변수
| - 아니 | 매개 변수 | 단위 | 데이터 |
| 1 | 가등식 출력 | KW | 20 |
| 2 | 가속도 | RPM | 250 |
| 3 | 가명 출력 전압 | VAC | 400 |
| 4 | 가속 전류 | A | 29 |
| 5 | 빈도 | Hz | 50 |
| 6 | 폴란드인 | 24 | |
| 7 | 등급 속도의 효율성 | > 93.6% | |
| 8 | 나선형 | Y | |
| 9 | 단열 | H급 | |
| 10 | 가속 모터크 | Nm | 825 |
| 11 | 시작 토크 | Nm | <15 |
| 12 | 온도 상승 | °C | 90 |
| 13 | 류류 | SKF | |
| 14 | 무게 | 1kg | 340 |
상세 한 사진
영구 자석 발전기 (PMG) 는 영구 자석을 사용하여 자기장을 만드는 전기 발전기입니다.자기장 은 발전기 에 연결 된 와이어 의 코일 에 전압 을 유발 하기 위해 사용 된다이 전압은 전기 장치에 전력을 공급하거나 배터리에 에너지를 저장하는 데 사용됩니다.
구조
PMG의 설계는 비교적 간단하다. 로터, 스테터, 영구 자석으로 구성된다. 로터는 영구 자석을 포함하는 회전 샤프트이다.스테이터는 로터를 둘러싸고 와이어의 코일을 포함하는 정지 구성 요소입니다로터가 회전할 때 영구 자석에 의해 만들어진 자기장은 스테터에 있는 와이어의 코일을 가로지르며 전압을 유발합니다.
작동 원칙
The permanent magnet generator uses the principle of electromagnetic induction in that the wire cuts the magnetic field line to induce an electric potential and converts the mechanical energy of the prime mover into electrical energy output. 그것은 두 개의 부분으로 구성되어 있습니다. 스테이터, 로터. 스테이터는 전기를 생성하는 armature이고 로터는 자기극입니다. 스테이터는 armature 철 코어로 구성되어 있습니다.일률적으로 배열된 3단계 윙링, 기계 기지, 그리고 끝 커버.
로터는 일반적으로 숨겨진 극형이며, 흥분 윙, 철 코어 및 샤프트, 보호 링, 중앙 링 등으로 구성됩니다.
로터의 흥분 롤링은 동류로 공급되어 시누소이드 분포에 가까운 자기장을 생성합니다 (로터의 자기장이라고합니다).그리고 그것의 효과적 흥분 흐름은 정지 아메이처 와일딩과 교차로터가 회전할 때, 로터의 자기장이 함께 회전합니다. 회전 할 때마다, 자기 힘 선은 순서대로 스테터의 각 단계 윙을 잘라,그리고 3단계 AC 전력은 3단계 스테터 와일링에 유도됩니다..
PM 발전기가 대칭 부하로 작동할 때, 3단계 아메르처 전류는 합성되어 동시 속도로 회전하는 자기장을 생성합니다.스테터와 로터 필드는 브레이킹 토크를 생성하기 위해 상호 작용터빈에서 기계적 토크 입력이 브레이킹 토크를 극복하고 작동합니다.
- 더 높은 효율성 - 영구 자석 발전기는 로터에 전자기 에너지를 공급하는 에너지를 낭비하지 않기 때문에 윙 로터 발전기보다 더 효율적입니다.즉, 그들은 더 높은 비율의 기계 에너지를 전기 에너지로 변환 할 수 있습니다..
- 콤팩트 크기 - 영구 자석은 발전기가 무거운 전자기 없이 강한 자기장을 생성할 수 있게 한다. 이것은 윙 로터 발전기와 비교하면 더 컴팩트한 설계를 가능하게 한다.
- 단순 설계 - 전자기 없이 영구 자석 발전기 설계는 윙 로터 발전기보다 간단합니다. 움직이는 부품이 적습니다.
- 더 높은 전력 밀도 - 강한 자기장이 영구 자석 발전기를 더 작은 패키지 크기에서 더 많은 전력을 생산 할 수 있습니다.
- 낮은 유지 보수 - 그들은 회전기에 에너지를 공급하기 위해 슬리프 링과 브러쉬에 의존하지 않기 때문에 영구 자석 발전기는 주기적인 유지 관리를 필요로하는 커머터 또는 브러쉬 기어가 없습니다.
- 매끄러운 출력 - 일관성 있는 자기장은 변수 필드 윙 로터 설계에 비해 매끄럽고 낮은 파동 전기 출력을 가져옵니다.
- 재생 에너지에서 사용 - 영구 자석 발전기는 높은 효율성 때문에 풍력 터빈과 수력 발전소에서 일반적으로 사용됩니다.낮은 유지보수 필요성 및 원격 조작에 적합성.
- 견고한 설계 - 브러쉬와 커머터 부족으로 영구 자석 발전기는 더럽고 먼지 또는 진동과 같은 환경 요인에 더 견딜 수 있습니다.
- 재료 - 네오디엄 철보론과 같은 희토류 자석은 매우 강한 자기 특성으로 인해 일반적으로 사용됩니다.
- 흥분 - 상처 필드 생성기와 달리 PMG는 로터 코일을 활성화하기 위해 외부 전원 공급원이 필요하지 않습니다.
- 구조 - 자석 은 로터 안 에 있는 슬롯 에 삽입되거나 그 표면 에 부착 될 수 있다. 스테이터 는 자기 흐름 라인을 잘라내면서 전압 을 생성 하는 윙링 을 포함 한다.
- 속도 범위 - 극 수에 따라 중간에서 높은 속도로 가장 효과적입니다. 또한 더 많은 극 / 자석을 사용하여 낮은 rpm에 설계 될 수 있습니다.
- 로드 조절 - 전장 강도가 일정하기 때문에 출력은 로드에 따라 약간 변합니다. 전압 조절에는 외부 컨트롤러가 필요할 수 있습니다.
- 크기 - 전력 출력은 자석 부피, 공기 틈 크기, 로터 / 스테터 지름 및 폴 수 / 모양 디자인에 달려 있습니다.
- 비용 - 희토류 자석은 재료 비용을 증가하지만 PMG 패키지는 단순성 때문에 동등한 윙 로터 단위보다 30-50% 저렴 할 수 있습니다.
영구 자석 발전기의 분류:
영구 자석 발전기 (PMG) 는 자석의 종류, 응용 프로그램, 단계 수 및 등급 전력 등 다양한 요소에 따라 분류 될 수 있습니다.다음은 영구 자석 발전기의 몇 가지 일반적인 분류입니다.:
마그네트 종류에 따라: a. 페리트 마그네트 PMG: 이 발전기는 희토류 마그네트보다 저렴하고 낮은 자기 강도를 가진 페리트 마그네트를 사용합니다. b. 희토류 마그네트 PMG:이 발전기는 네오디엄 또는 사마리움-코발트 자석을 사용합니다, 더 비싸지만 페리트 자석보다 더 높은 자기 강도를 가지고 있습니다.
응용 분야에 따라: a. 풍력 터빈 PMG: 이 발전기는 풍력 터빈에서 사용하도록 설계되었으며 일반적으로 소규모 또는 네트워크 밖의 응용 분야에서 사용됩니다. b. 수력 PMG:이 발전기는 수력 발전소에서 사용하도록 설계되었으며 일반적으로 대규모 응용 프로그램에 사용됩니다..
단계의 수에 따라: a. 단일 단계 PMG: 이 발전기는 단일 출력 단계를 가지고 있으며 저전력 애플리케이션에 사용됩니다. b. 세 단계 PMG:이 발전기는 세 가지 출력 단계가 있으며 고전력 애플리케이션에 사용됩니다..
소력 PMG: 이 발전기는 몇 킬로와트까지의 가급적 전력을 가지고 있으며 소규모 애플리케이션에 사용됩니다. b. 고력 PMG:이 발전기는 몇 메가와트 정도의 등급 전력을 가지고 있으며 대규모 응용 프로그램에서 사용됩니다.풍력 터빈과 수력 발전소와 같이
이것들은 영구 자석 발전기의 일반적인 분류이지만 특정 매개 변수에 따라 분류하는 다른 방법이있을 수 있습니다.
