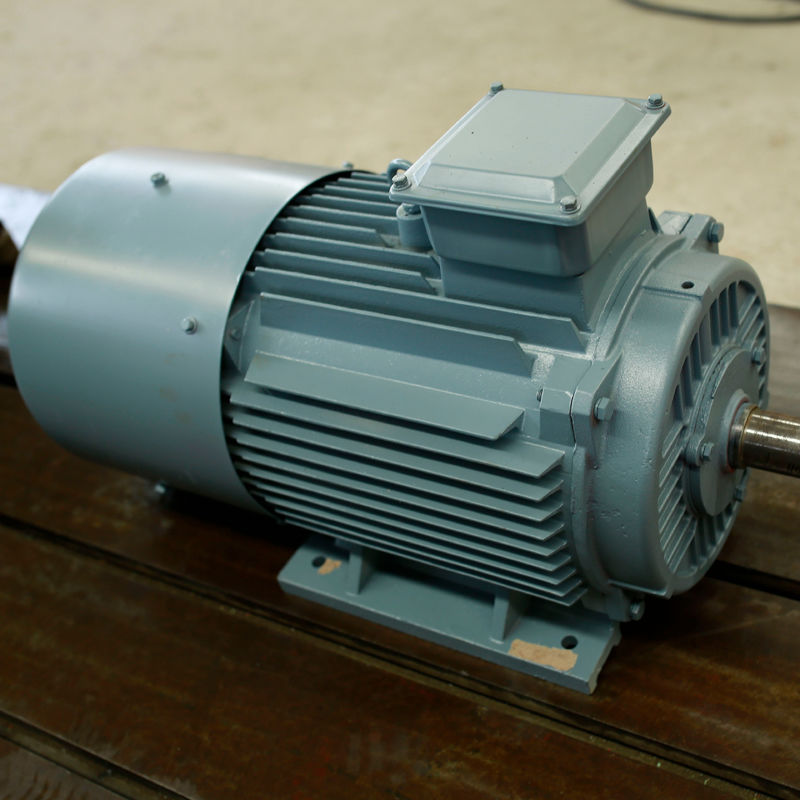

자연적 냉각된 영구 자석 동기 발전기 25 kw 500rpm 400V 50Hz

25 kw 500rpm 400V 50Hz 영구 자석 동기 발전기

제품도

기술적인 매개 변수

상세한 사진

영구 자석 발전기가 무엇입니까?

영구 자석 발전기는 전기 에너지로 기계적 에너지를 변환하는 장치입니다. 이 장치에서, 회전자 권선은 영구 자석류로 대체되었습니다. 영구 자석 발전기는 상업적 전기 에너지를 발생시키기 위해 터빈과 엔진과 같은 산업 적용에서 대부분 사용됩니다, 영구적 마그넷 발전기가 교대 에너지 자원이고, 다양한 주거용이고 상업적이고 산업적 응용을 위한 훌륭한 장치로 만드는 다중 이익을 가집니다.

구조

영구 자석 발전기는 주로 회전자와 끝 카버와 고정자로 구성됩니다. 고정자의 구조는 매우 보통 교류 발전기의 그것과 유사합니다. 가장 큰 회전자와 교류 발전기의 구조 사이의 차이는 회전자에 영구 자석의 입장에 따라 고품질이라는 것입니다, 영구적 자기 발전기가 보통 표면 회전자 구조와 짜맞춘 회전자 구조로 분할됩니다.

작업 원칙

영구 자석 발전기는 전위를 유도하기 위해 자기장 선을 와이어가 잘린다는 점에서 전자 유도의 원리를 이용하고 원동력의 기계적 에너지를 전기 에너지 출력으로 변환시킵니다. 그것은 두 파트와 고정자와 회전자로 구성됩니다. 고정자는 전기를 발생시키는 아마추어이고 회전자가 자기극입니다. 고정자는 아마추어 철심, 한결같게 방전된 3상 권선, 기계 베이스와 끝 카버로 구성됩니다.

보통 회전자는 여자권선, 철심으로 구성된 숨겨진 차폐형이고 샤프트, 가드링, 중심 링과 기타입니다.

회전자의 여자권선은 사인 곡선 분포와 가까운 자기장을 발생시키기 위해 DC 전류와 함께 공급되 (회전자 자기장으로 불립니다)과 그것의 효과적 자극 흐름이 움직이지 않는 전기자 권선과 교차합니다. 회전자가 회전할 때, 회전자의 자기장은 그것으로 함께 회전합니다. 매번 혁명이 만들어질 때마다 자력선은 순서로 고정자의 각각 위상 코일을 줄였고 3상 교류 전위가 3상의 고정자 권선에서 유도됩니다.

총리 생성기가 대칭 하중으로 운영하고 있을 때, 3상 전기자 전류는 동기 속도와 회전 자기장을 발생시키기 위해 합성됩니다. 고정자와 회전자 필드는 제동 토크를 발생시키기 위해 상호 작용합니다. 터빈으로부터의 기계적 토크 입력은 제동 토크와 작업을 넘어섭니다.

특징

① 정류기와 인버터의 비용을 절감하면서, 생성기는 주파수와 효율성을 향상시키는 많은 막대기를 가지고 있습니다.

② 생성기, 소형 구조를 디자인할 때 유한 요소 분석은 사용됩니다. 풍력 에너지 활용을 향상시키면서, 낮은 벤처기업 토크가 작은 풍력 벤처기업의 문제를 해결합니다.

③은 기어 인크리서를 제외하고, 생성기의 신뢰성과 효율을 향상시키고, 유지의 양을 줄입니다.

④ Ｈ 종 절연, 진공함침.

⑤은 연직축, 평축, 내부 로터, 외부 회전자와 판형과 같이 여러 가지 구조를 가집니다.

⑥ 강한 날개, 생성기가 고속도를 달성할 수 있습니다.

특수 상황에 적합한 ⑦ 작은 사이즈, 가벼운,고 에너지 밀도.

전체 속도 범위, 고효율을 통한 ⑧ 실행 효율.

⑨ 사용 수입된 고속 오일 함유 베어링과 보수할 필요가 없는과 높은 신뢰도.

2. 변속 발전기는 수력전기 산업을 위한 솔루션을 제공합니다.

가변성 속도 기술로부터의 효율성 증가는 더 많은 것에게 발달하도록 경제적으로 가능한 작은 수력전기 사이트를 만들어줄 수 있습니다.

유도 발전기 에 영구 자석 발전기의 혜택 :

1. 더 높은 효율 : 영구 자석 발전기는 (PMGs) 그들이 이동 부품을 더 거의 가지고 있는 것처럼 전통적 생성기 보다 더 효율적이고, 더 높은 속도에 작동하도록 설계됩니다. 이것은 더 큰 전원 출력을 해석하는 더 높은 에너지 변환 효율의 결과가 됩니다.



2. 더 낮은 유지비용 : 그들이 이동 부품을 더 거의 가지고 있는 것처럼 PMG는 전통적 생성기와 비교하여 더 적은 유지를 요구합니다. 상당한 비용 절감으로 이어지면서, 이것은 잦은 수리와 교체에 대한 필요성을 감소시킵니다.



3. 더 빨리 구동 시간 : 그들이 외부 전원 소스가 시작되도록 요구하지 않는 것처럼 PMG는 전통적 발전기와 비교하여 구동 시간 더 빨리 가지고 있습니다. 이것은 전력이 빨리 복구될 필요가 있는 긴급 상황에 특히 유용합니다.



4. 더 작은 발자국 : 그들을 제한된 공간과 지역에서 설치에 이상적이게 하면서, PMG는 전통적 생성기와 비교하여 일반적으로 작고 더 소형입니다.



5. 내구성 : 대단히 오래가고, 그들을 원격 위치의 용도에 이상적이게 하면서, PMG는 열악한 환경 조건에 견딜 수 있습니다.



6. 더 낮은 소음 수준 : 소음 규제로 그들을 도시 지역 또는 지역에서 시설에 이상적이게 하면서, PMG는 전통적 생성기와 비교하여 더 적은 노이즈를 생산합니다.



7. 고위 측 전원 밀도 : PMG는 그들이 더 많은 전력을 더 적은 공간에서 생성시킬 수 있다는 것을 뜻하며 전통적 발전기와 비교하여 더 높은 전력 밀도를 가지고 있습니다. 이것은 그들을 소규모 발전소의 용도에 이상적이게 합니다.



영구 자석 발전기 기술은 재생 에너지을 얻는 믿을 만하고 효율적 자원으로서의 큰 잠재력을 보였습니다. 청정 에너지에 대한 점증하는 수요로, 이 기술은 계속해서 인기가 늘어나고 더 채택되게 될 것이라는 것이 기대됩니다.

재료 과학과 제조 기술의 향상은 아마 더 강력하며 효율적인 영구 자석 발전기의 개발로 이어질 것입니다. 덧붙여, 센서와 컨트롤 시스템즈와 같은 디지털 기술의 통합은 더 좋은 모니터링과 발전기의 최적화의 성과를 가능하게 할 것입니다.
