제품 상세정보
Place of Origin: China
브랜드 이름: ENN
인증: CE
Model Number: PMM
지불과 운송 용어
Minimum Order Quantity: 1
보호 그레이드: |
IP54, IP55,IP68 |
제품 이름: |
PMAC 모터 |
파워 레인지: |
15-3000kw |
위치 조정: |
폐-루프 |
설치: |
IMB3 IMB5 IMB35 |
작동 온도: |
+40' Ｃ에 대한 -15' Ｃ |
냉각 방식: |
공기 냉각법, 액체 냉각 |
작업 모드: |
S1 |
보호 그레이드: |
IP54, IP55,IP68 |
제품 이름: |
PMAC 모터 |
파워 레인지: |
15-3000kw |
위치 조정: |
폐-루프 |
설치: |
IMB3 IMB5 IMB35 |
작동 온도: |
+40' Ｃ에 대한 -15' Ｃ |
냉각 방식: |
공기 냉각법, 액체 냉각 |
작업 모드: |
S1 |
NdFeB 희토류 PMAC 모터 IP55 보호 등급
영구 자석 동기 모터 는 무엇 입니까?
영구 자석 동기 모터 (Permanent Magnet Synchronous Motor, PMSM) 는 로터에 내장된 영구 자석을 사용하여 작동하는 전기 모터의 일종이다.그것은 또한 때때로 브러쉬리스 AC 모터 또는 동기 영구 자석 모터로 언급됩니다..
PMSM에서, 스테터 (모터의 정지 부분) 는 회전하는 자기장을 생성하기 위해 순서대로 전기를 공급받는 일련의 코일을 포함합니다.로터 (모터의 회전 부분) 는 스테터에서 생성되는 자기장과 상호 작용하는 자기장을 생성하도록 배치 된 일련의 영구 자석이 포함되어 있습니다..
두 개의 자기장이 상호 작용하면서, 로터는 회전하고 기계적 에너지를 생산하여 기계나 다른 장치에 전력을 공급할 수 있습니다.일정한 자기장, PMSM은 다른 유형의 전기 모터보다 작동하기 위해 매우 효율적이며 더 적은 에너지를 필요로합니다.
PMSM는 전기 차량, 산업 기계 및 가전 기기를 포함한 다양한 응용 분야에 사용됩니다. 그들은 높은 효율, 낮은 유지 보수 요구 사항,그리고 정밀한 제어, 이것은 그들을 다양한 유형의 시스템에 대한 인기있는 선택으로 만듭니다.
영구 자석 동기 모터의 작동:
영구 자석 동기 모터의 작동은 일반 모터와 비교했을 때 매우 간단하고 빠르고 효과적입니다.PMSM의 작동은 스테이터의 회전 자기장과 로터의 일정한 자기장에 달려 있습니다영구 자석은 로터로 사용되어 일정한 자기 흐름을 생성하고 동시 속도로 작동 및 잠금합니다. 이러한 유형의 모터는 브러시리스 DC 모터와 유사합니다.
파소르 그룹은 스테이터의 윙링을 서로 결합하여 형성됩니다. 이 파소르 그룹은 별, 델타,그리고 이중 및 단일 단계하모닉 전압을 줄이기 위해, 윙링은 서로 짧은 와일링해야합니다.
3단계 AC 공급이 스테터에 공급되면 회전 자기장을 생성하고 로터의 영구 자석으로 인해 일정한 자기장이 유도됩니다.이 로터는 동시 속도와 동시적으로 작동PMSM의 전체 작동은 부하가 없는 스테터와 로터 사이의 공기 간격에 달려 있습니다.
공기 격차가 크면, 엔진의 바람 손실이 감소 할 것입니다. 영구 자석에 의해 생성 된 필드 극이 눈에 띄습니다.영구 자석 동기 모터는 자체 시작 모터가 아닙니다그래서, 그것은 전자적으로 변수 주파수를 제어하는 것이 필요합니다.
영구 자석 모터 와 비동기 모터 의 차이점
01로터 구조
비동기 모터: 로터는 철 코어와 와일링으로 구성되어 있으며, 주로 다람쥐 케이지 및 와이어 윙 로터입니다. 다람쥐 케이지 로터는 알루미늄 막으로 가사됩니다.스테토르를 절단 알루미늄 막의 자기장이 로터를 구동.
PMSM 모터: 영구 자석은 로터의 자기극에 내장되어 있습니다.그리고 같은 단계의 자기극이 서로 다른 거부력을 끌어당기는 원리에 따라 스테터에서 생성되는 회전 자기장에 의해 회전하도록 구동됩니다.
02효율성
비동기 모터: 그리드 흥분에서 전류를 흡수해야하여 일정량의 에너지 손실, 모터 반응 전류 및 낮은 전력 요인을 초래합니다.
PMSM 모터: 자기장은 영구 자석에 의해 제공되며, 로터는 흥분 전류가 필요하지 않으며 모터 효율이 향상됩니다.
03부피와 무게
고성능 영구 자석 재료의 사용은 영구 자석 동기 모터의 공기 격차 자기장을 비동기 모터보다 더 크게 만듭니다.크기와 무게는 비동기 모터에 비해 감소합니다.비동기 모터보다 한 두 개의 프레임 크기가 작을 것입니다.
04모터 시작 전류
비동기 모터: 전력 주파수 전기로 직접 시작되며, 시동 전류는 크며, 등급 전류의 5~7배까지 도달할 수 있습니다.이는 전력망에 큰 영향을 미칩니다.큰 시작 전류는 스타터 와일딩의 누출 저항 전압 하락을 증가시키고 시작 토크가 작기 때문에 무거운 작업 시작은 달성 할 수 없습니다.인버터가 사용되더라도, 정산 전류 범위 내에서만 시작될 수 있습니다.
PMSM 모터: 전용 컨트롤러에 의해 구동되며, 이는 환전기의 명목 출력 요구 사항이 없습니다. 실제 시작 전류는 작습니다.전류는 부하에 따라 점차 증가합니다., 그리고 시작 토크는 크다.
05전력 요인
비동기 모터는 낮은 전력 요인, 그들은 전력 네트워크에서 반응 전류의 많은 양을 흡수해야합니다,비동기 모터의 큰 시작 전류는 전력망에 단기적인 영향을 줄 것입니다., 그리고 장기 사용은 전력 네트워크 장비와 트랜스포머에 특정 손상을 일으킬 것입니다.전력 네트워크의 품질을 보장하고 장비 사용 비용을 높이기 위해 전력 보상 단위를 추가하고 반응 전력 보상 작업을 수행해야합니다..
영구 자석 동기 모터의 로터에 유도 전류가 없으며, 모터의 전력 인수는 높습니다.전력망의 품질 요인을 향상시키고 보상 장치를 설치할 필요성을 제거합니다..
06유지보수
비동기 모터 + 환기 구조는 진동, 열, 높은 고장율, 높은 윤활유 소비 및 높은 수동 유지 보수 비용을 발생시킬 것입니다. 그것은 특정 정지 시간 손실을 일으킬 것입니다.
3단계 영구 자석 동기 모터가 직접적으로 장비를 구동합니다.기계적인 진동이 작습니다.모든 드라이브 시스템은 거의 유지보수가 없습니다.
응용 프로그램:

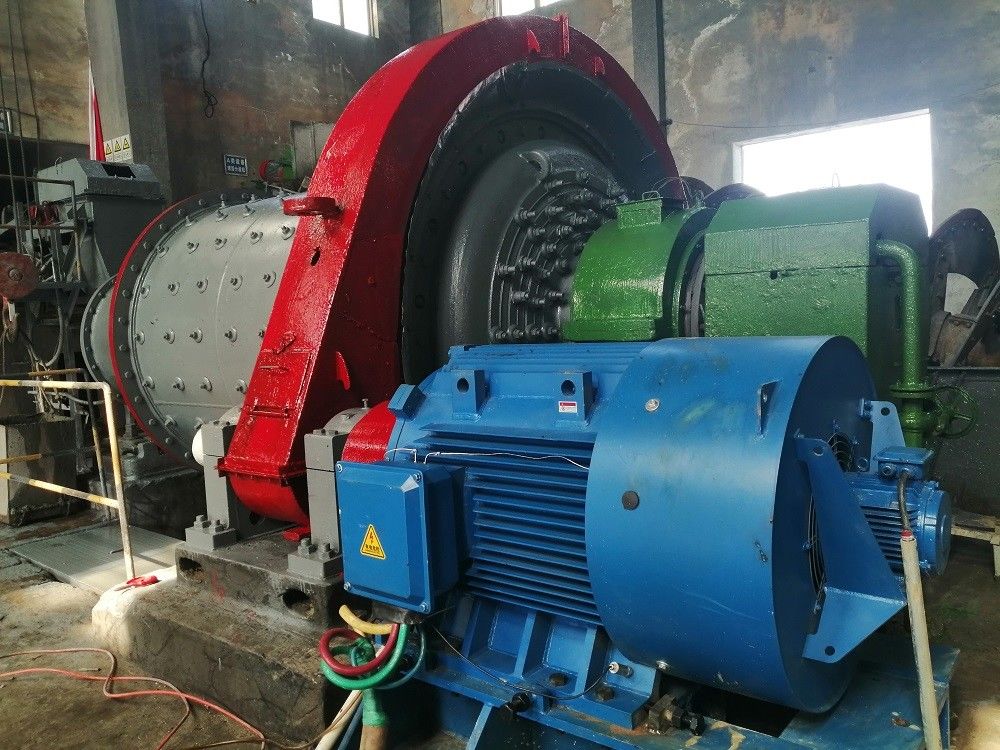

영구 자석 동기 모터 (PMSM) 는 높은 효율성과 신뢰성으로 인해 최근 몇 년 동안 인기를 얻은 전기 모터의 일종입니다.그들은 일반적으로 다양한 산업 장비에 사용됩니다.펌프, 팬, 압축기, 컨베이어 등
PMSM의 주요 장점 중 하나는 높은 효율성입니다. 그들은 다른 유형의 모터보다 높은 전력 밀도를 가지고 있으며, 이는 더 작은 패키지에서 동일한 전력을 공급 할 수 있음을 의미합니다.이 점 은 공간 이 제한적 인 장비 에서 사용 하기 에 적합 하게 만든다또한 PMSM는 작동에 더 적은 전력을 필요로 하기 때문에 다른 유형의 모터보다 낮은 운영 비용을 가지고 있습니다.
PMSM 의 또 다른 장점 은 신뢰성 이다. 그 들 은 간편 한 설계 를 가지고 있으며 유지 보수 가 쉬우며, 그 들 은 긴 서비스 수명 을 가지고 있다. 또한 그 들 은 기계적 마모 에 덜 취약 하다.즉 시간이 지남에 따라 유지보수를 덜 필요로 합니다..
PMSM는 또한 매우 다재다능하며 광범위한 산업 응용 분야에 사용될 수 있습니다.펌프, 그들은 물 또는 다른 액체의 일정 흐름을 제공할 수 있습니다.팬또한 PMSM는 냉각 장비에 지속적인 공기 흐름을 제공할 수 있습니다.압축기, 그들은 공기 또는 가스의 일정 흐름을 제공할 수 있습니다.
마지막으로, PMSM는 컨베이어에서 사용되며, 그들은 물질의 일정 흐름을 제공할 수 있습니다.믹서기, 조동기, 추출기
결론적으로, PMSM는 다양한 산업 장비에 사용할 수있는 다재다능하고 신뢰할 수있는 전기 모터입니다. 그들은 높은 효율, 낮은 운영 비용 및 긴 서비스 수명을 제공합니다.많은 산업용 용도로 이상적인 선택이 됩니다..
