제품 상세정보
원래 장소: 중국
브랜드 이름: ENNENG
인증: CE
모델 번호: PMG
지불과 운송 용어
최소 주문 수량: 1
가격: USD 1000-5000/set
포장 세부 사항: 내항성이 있는 포장
배달 시간: 15-120 일
지불 조건: L/C (신용장), 전신환
공급 능력: 20000은 / 년에서 설정합니다
이름: |
풍력 영구 자석 발전기 |
전류형: |
AC |
파워 레인지: |
5-2000kw |
보호 그레이드: |
IP54 IP55 |
권취 소재: |
100% 구리 |
애플리케이션: |
풍력 발전용 터빈, 수력 발전 터빈 |
베어링 브랜드: |
SKF |
설치: |
IMB3 IMB5 IMB35 |
이름: |
풍력 영구 자석 발전기 |
전류형: |
AC |
파워 레인지: |
5-2000kw |
보호 그레이드: |
IP54 IP55 |
권취 소재: |
100% 구리 |
애플리케이션: |
풍력 발전용 터빈, 수력 발전 터빈 |
베어링 브랜드: |
SKF |
설치: |
IMB3 IMB5 IMB35 |
긴 수명 대체 에너지 풍력 영구 자석 발전기

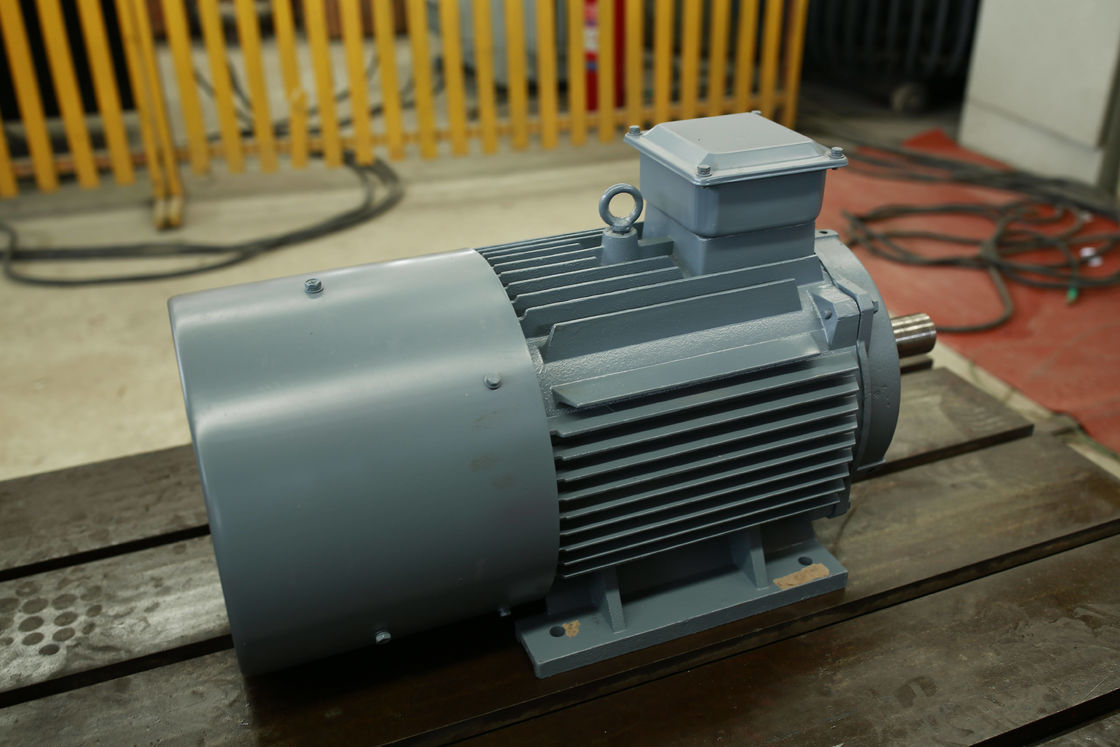

제품도
기술적인 매개 변수
| 아니오. | 매개 변수 | 유닛 | 자료 |
| 1 | 정격 출력 | KW | 10 |
| 2 | 정격 속도 | RPM | 50 |
| 3 | 정격 출력 전압 | VAC | 800 |
| 4 | 정격 전류 | A | 15 |
| 5 | 주파수 | Hz | 10 |
| 6 | 막대기 | 24 | |
| 7 | 정격 속도에 있는 효율성 | % | 90.2 |
| 8 | 와인딩 타입 | Ｙ | |
| 9 | 절연 저항 | >20 MΩ | |
| 10 | 단열재 | Ｈ 클래스 | |
| 11 | 정격 토크 | 별거 안 해 | 2122 |
| 12 | 스타트 토크 | 별거 안 해 | <40 |
| 13 | 온도 상승 | 'Ｃ | 90 |
| 14 | 맥스. 작동 온도 | 'Ｃ | 130 |
| 15 | 생성기 지름 | 밀리미터 | 그림을 보세요 |
| 16 | 샤프트 직경 | 밀리미터 | 그림을 보세요 |
| 17 | 하우징 소재 | 주철 | |
| 18 | 샤프트 재료 | 강철 | |
| 19 | 중량 | Kg | 700 |
상세한 사진
영구 자석 발전기 (PMG)는 자기장을 만들기 위해 영구 자석류를 사용하는 발전기입니다. 자기장은 생성기에 연결되는 와이어의 코일에서 전압을 유발하는데 사용됩니다. 이 전압은 그리고 나서 배터리에서 전기 장치를 작동시키고 에너지를 축적하기 위해 사용됩니다.
구조
PMG의 디자인은 상대적으로 단순합니다. 그것은 회전자와 고정자와 영구 자석류로 구성됩니다. 회전자는 영구 자석류를 포함하는 회전축입니다. 고정자는 회전자를 둘러싸고, 와이어의 코일을 포함하는 고정 요소입니다. 회전할 때, 자기장은 전압을 유도하면서, 회전자가 고정자에서 와이어의 코일을 가로지르는 영구 자석류 삭감에 의해 만들어졌습니다.
작업 원칙
영구 자석 발전기는 전위를 유도하기 위해 자기장 선을 와이어가 잘린다는 점에서 전자 유도의 원리를 이용하고 원동력의 기계적 에너지를 전기 에너지 출력으로 변환시킵니다. 그것은 두 파트와 고정자와 회전자로 구성됩니다. 고정자는 전기를 발생시키는 아마추어이고 회전자가 자기극입니다. 고정자는 아마추어 철심, 한결같게 방전된 3상 권선, 기계 베이스와 끝 카버로 구성됩니다.
보통 회전자는 여자권선, 철심으로 구성된 숨겨진 차폐형이고 샤프트, 가드링, 중심 링과 기타입니다.
회전자의 여자권선은 사인 곡선 분포와 가까운 자기장을 발생시키기 위해 DC 전류와 함께 공급되 (회전자 자기장으로 불립니다)과 그것의 효과적 자극 흐름이 움직이지 않는 전기자 권선과 교차합니다. 회전자가 회전할 때, 회전자의 자기장은 그것으로 함께 회전합니다. 매번 혁명이 만들어질 때마다 자력선은 순서로 고정자의 각각 위상 코일을 줄였고 3상 교류 전위가 3상의 고정자 권선에서 유도됩니다.
총리 생성기가 대칭 하중으로 운영하고 있을 때, 3상 전기자 전류는 동기 속도와 회전 자기장을 발생시키기 위해 합성됩니다. 고정자와 회전자 필드는 제동 토크를 발생시키기 위해 상호 작용합니다. 터빈으로부터의 기계적 토크 입력은 제동 토크와 작업을 넘어섭니다.
특징
① 정류기와 인버터의 비용을 절감하면서, 생성기는 주파수와 효율성을 향상시키는 많은 막대기를 가지고 있습니다.
② 생성기, 소형 구조를 디자인할 때 유한 요소 분석은 사용됩니다. 풍력 에너지 활용을 향상시키면서, 낮은 벤처기업 토크가 작은 풍력 벤처기업의 문제를 해결합니다.
③은 기어 인크리서를 제외하고, 생성기의 신뢰성과 효율을 향상시키고, 유지의 양을 줄입니다.
④ Ｈ 종 절연, 진공함침.
⑤은 연직축, 평축, 내부 로터, 외부 회전자와 판형과 같이 여러 가지 구조를 가집니다.
⑥ 강한 날개, 생성기가 고속도를 달성할 수 있습니다.
특수 상황에 적합한 ⑦ 작은 사이즈, 가벼운,고 에너지 밀도.
전체 속도 범위, 고효율을 통한 ⑧ 실행 효율.
⑨ 사용 수입된 고속 오일 함유 베어링과 보수할 필요가 없는과 높은 신뢰도.
영구 자석 발전기의 장점
1가지 단순 구조와 높은 신뢰도
영구 자석 발전기는 여자권선, 탄소 브러시와 여자 발생기의 슬립 링 구조를 제거하고 전체 기계가 여자 발생기의 여자권선의 쉬운 소모와 분리, 탄소 브러시와 슬립 링의 쉬운 마모, 기타 등등과 같은 실패를 회피하는 단순 구조를 가지고 신뢰성이 매우 향상됩니다.
2 작은 사이즈, 가벼운, 높은 비출력
영구 자석 회전자 구조의 입양은 생성기의 내부 구조설계를 매우 소형이게 하고 크기와 무게가 매우 감소됩니다. 영구 자석 회전자의 구조의 간소화는 또한 날개의 관성 모멘트를 감소시키고, 실용 감도를 올리고, 매우 높은 비출력을 달성합니다 (그것은 즉, 양에 대한 권력의 비율입니다).
매체와 저속도에 있는 3개의 좋은 발전 성능
똑같은 전원 수준의 경우에, 공회전 속도에, 영구 자석 발전기의 출력 전원은 2회 여자 발생기, 바꾸어 말하면, 영구 자석 발전기의 실제 출력 전력 레벨의 여자 발생기의 그것입니다.
4는 의미 심장하게 배터리 수명을 연장하고 배터리 정비 작업을 줄일 수 있습니다
주된 이유는 영구 자석 발전기가 고압 편차 보정 정확도와 좋은 대전 효과를 가지고 있는 스위치형 수정과 전압 안정화 방식을 채택한다는 것입니다. 그것은 과전류 충전에 의해 초래된 배터리 수명의 단축을 회피합니다. 영구 자석 발전기의 열린 형식 정류 출력은 배터리를 충전하기 위해 작은 전류 펄스를 사용하고 이로써 배터리의 서비스 수명을 연장하면서, 대전 효과가 똑같은 충전 전류로 더 낫습니다.
5 고효율
영구 자석 발전기는 에너지 절약형 제품입니다. 영구 자석 회전자 구조는 매우 영구적 자기 발전기의 효율을 향상시키는 회전자 자기장을 발생시키도록 요구된 여자 전력과 탄소 브러시와 슬립 링 사이의 마찰의 기계손을 제거합니다. 영구 자석 발전기의 그것이 75% 내지 80%만큼 높은 반면, 보통 여자 발생기의 평균 효율은 1500 rpm과 6000 rpm 사이의 속도 범위에서 45% 내지 55% 일 뿐입니다.
6 셀프-스타르팅 전압 조절기를 사용합니다
바깥 들뜸 전원 공급기에 대한 어떤 필요. 발전기는 그것이 회전하는 한 전기를 발생시킵니다. 배터리가 손상될 때, 자동차 충전 장치는 여전히 엔진이 운영하고 있는 한 정상적으로 일할 수 있습니다.
특히 습기 있거나 먼지투성이인 가옥한 환경에서 일하는데 적합한 7
8 어떤 무선 간섭
영구 자석 발전기는 어떤 탄소 브러시도 가지고 있지 않고 무선 간섭을 제거하는 슬립 없음 링 구조가 탄소 브러시와 슬립 링 사이의 마찰에 의해 발생되었습니다 ; 또한 대기 온도를 위한 생성기를 위한 요구조건을 감소시킵니다.
