제품 상세정보
원래 장소: 중국
브랜드 이름: ENNENG
인증: CE
모델 번호: PMG
지불과 운송 용어
최소 주문 수량: 1
가격: USD 1000-5000/set
포장 세부 사항: 내항성이 있는 포장
배달 시간: 15-120 일
지불 조건: L/C (신용장), 전신환
공급 능력: 20000은 / 년에서 설정합니다
이름: |
영구 자석 풍력 타빈 발전기 |
전류형: |
AC |
파워 레인지: |
5-2000kw |
베어링 브랜드: |
SKF |
권취 소재: |
100% 구리 |
애플리케이션: |
풍력 발전용 터빈, 수력 발전 터빈 |
보호 그레이드: |
IP54 IP55 |
설치: |
IMB3 IMB5 IMB35 |
이름: |
영구 자석 풍력 타빈 발전기 |
전류형: |
AC |
파워 레인지: |
5-2000kw |
베어링 브랜드: |
SKF |
권취 소재: |
100% 구리 |
애플리케이션: |
풍력 발전용 터빈, 수력 발전 터빈 |
보호 그레이드: |
IP54 IP55 |
설치: |
IMB3 IMB5 IMB35 |
AC 반경 방향 플럭스 온-그리드 풍력 영구 자석 발전기

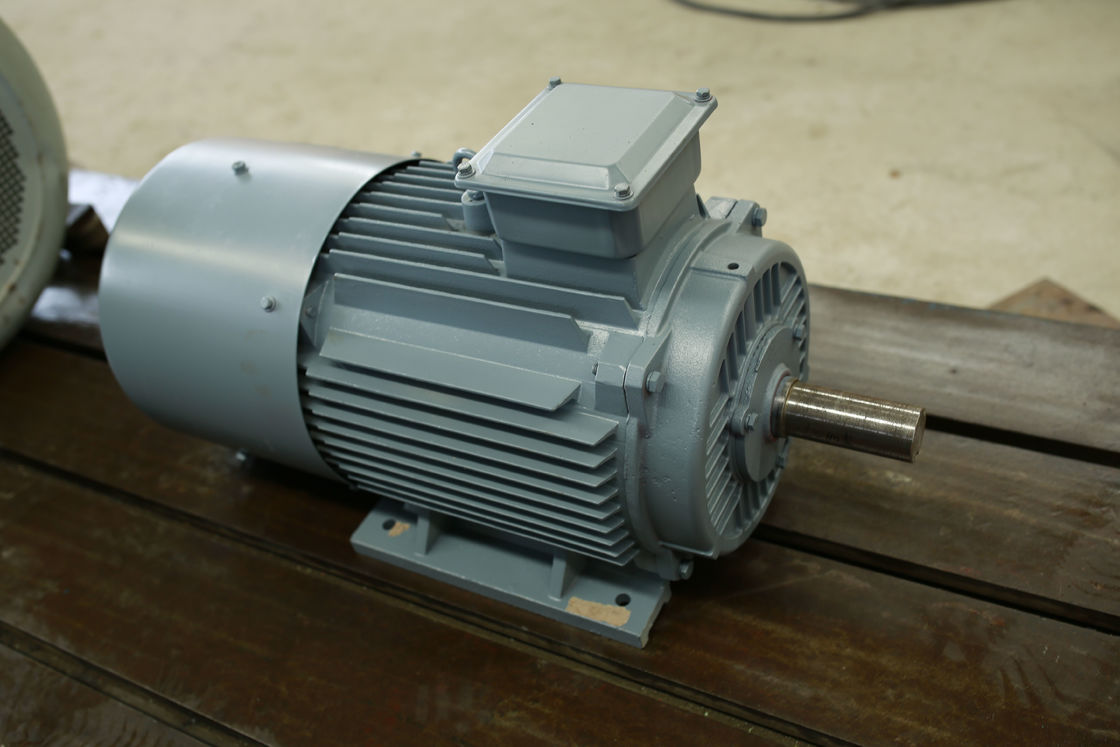

제품도
기술적인 매개 변수
| 아니오. | 매개 변수 | 유닛 | 자료 |
| 1 | 정격 출력 | KW | 5 |
| 2 | 정격 속도 | RPM | 500 |
| 3 | 정격 출력 전압 | DVC | 500 |
| 4 | 정격 전류 | A | 10 |
| 5 | 정격 속도에 있는 효율성 | >91.2% | |
| 6 | 와인딩 타입 | Ｙ | |
| 7 | 절연 저항 | 20 MΩ | |
| 8 | 단열재 | Ｈ 클래스 | |
| 9 | 정격 토크 | 별거 안 해 | 106 |
| 10 | 스타트 토크 | 별거 안 해 | <2 |
| 11 | 온도 상승 | 'Ｃ | 90 |
| 12 | 생성기 지름 | 밀리미터 | 그림을 보세요 |
| 13 | 샤프트 직경 | 밀리미터 | 그림을 보세요 |
| 14 | 하우징 소재 | 주철 | |
| 15 | 샤프트 재료 | 강철 | |
| 16 | 태도 | SKF | |
| 17 | 중량 | Kg | 70 |
상세한 사진
영구 자석 발전기 (PMG)는 자기장을 만들기 위해 영구 자석류를 사용하는 발전기입니다. 자기장은 생성기에 연결되는 와이어의 코일에서 전압을 유발하는데 사용됩니다. 이 전압은 그리고 나서 배터리에서 전기 장치를 작동시키고 에너지를 축적하기 위해 사용됩니다.
구조
PMG의 디자인은 상대적으로 단순합니다. 그것은 회전자와 고정자와 영구 자석류로 구성됩니다. 회전자는 영구 자석류를 포함하는 회전축입니다. 고정자는 회전자를 둘러싸고, 와이어의 코일을 포함하는 고정 요소입니다. 회전할 때, 자기장은 전압을 유도하면서, 회전자가 고정자에서 와이어의 코일을 가로지르는 영구 자석류 삭감에 의해 만들어졌습니다.
작업 원칙
영구 자석 발전기는 전위를 유도하기 위해 자기장 선을 와이어가 잘린다는 점에서 전자 유도의 원리를 이용하고 원동력의 기계적 에너지를 전기 에너지 출력으로 변환시킵니다. 그것은 두 파트와 고정자와 회전자로 구성됩니다. 고정자는 전기를 발생시키는 아마추어이고 회전자가 자기극입니다. 고정자는 아마추어 철심, 한결같게 방전된 3상 권선, 기계 베이스와 끝 카버로 구성됩니다.
보통 회전자는 여자권선, 철심으로 구성된 숨겨진 차폐형이고 샤프트, 가드링, 중심 링과 기타입니다.
회전자의 여자권선은 사인 곡선 분포와 가까운 자기장을 발생시키기 위해 DC 전류와 함께 공급되 (회전자 자기장으로 불립니다)과 그것의 효과적 자극 흐름이 움직이지 않는 전기자 권선과 교차합니다. 회전자가 회전할 때, 회전자의 자기장은 그것으로 함께 회전합니다. 매번 혁명이 만들어질 때마다 자력선은 순서로 고정자의 각각 위상 코일을 줄였고 3상 교류 전위가 3상의 고정자 권선에서 유도됩니다.
총리 생성기가 대칭 하중으로 운영하고 있을 때, 3상 전기자 전류는 동기 속도와 회전 자기장을 발생시키기 위해 합성됩니다. 고정자와 회전자 필드는 제동 토크를 발생시키기 위해 상호 작용합니다. 터빈으로부터의 기계적 토크 입력은 제동 토크와 작업을 넘어섭니다.
특징
① 정류기와 인버터의 비용을 절감하면서, 생성기는 주파수와 효율성을 향상시키는 많은 막대기를 가지고 있습니다.
② 생성기, 소형 구조를 디자인할 때 유한 요소 분석은 사용됩니다. 풍력 에너지 활용을 향상시키면서, 낮은 벤처기업 토크가 작은 풍력 벤처기업의 문제를 해결합니다.
③은 기어 인크리서를 제외하고, 생성기의 신뢰성과 효율을 향상시키고, 유지의 양을 줄입니다.
④ Ｈ 종 절연, 진공함침.
⑤은 연직축, 평축, 내부 로터, 외부 회전자와 판형과 같이 여러 가지 구조를 가집니다.
⑥ 강한 날개, 생성기가 고속도를 달성할 수 있습니다.
특수 상황에 적합한 ⑦ 작은 사이즈, 가벼운,고 에너지 밀도.
전체 속도 범위, 고효율을 통한 ⑧ 실행 효율.
⑨ 사용 수입된 고속 오일 함유 베어링과 보수할 필요가 없는과 높은 신뢰도.
PMG의 장점 중 하나는 그들이 외부 전원 소스가 전기를 발전시키도록 요구하지 않는다는 것입니다. 이것은 그들을 믿을 만한 전원이 필요한 송배전망 밖 응용에 이상적이게 합니다. 그들이 시간이 지나면서 닳은 솔 또는 다른 성분을 요구하지 않는 것처럼, 게다가 PMG는 다른 유형의 생성기와 비교하여 상대적으로 낮은 유지보수 필요성입니다.
영구 자석 발전기에 관한 또 다른 뛰어난 것은 당신이 정비 작업에 많은 시간과 돈을 지출할 필요가 없다는 것입니다. 단지 그것을 설치하고 그것이 당신을 위한 돈을 버는 것을 기대하여 그곳에 기다리세요!
전자석과 영구 자석 사이의 차이
전자석과는 달리, 영구 자석류는 어떠한 외부 전원 소스도 요구하지 않습니다. 전자석의 사용과 풍력 발전용 터빈에서 영구 자석류 사이의 주요한 차이가 전자석이 슬립 링이 전자석을 강화하도록 요구한다는 반면에, 영구 자석류는 전혀 그렇지 않습니다. 마찬가지로, 기어박스는 비용을 의미 심장하게 추가한 진행 중인 유지 관리를 요구합니다.
기어박스의 기능은 전기를 발전시키기 위해 유도 발전기에 의해 요구된 더 높은 속도로 터빈축의 저속도를 변환하는 것이지만, 그러나 기어박스가 마찰을 야기시키고, 성능을 감소시킵니다. 예를 들면, 전자석 대신에 네오디뮴 자석을 이용하여, 우리는 터빈의 효율성을 높이고, 효율성을 감소시키고 유지비용을 줄일 수 있습니다.
오늘, 엔지니어들은 한줄로 집들, 학교, 병원, 상업상의 설립에서 지역 소비와 많을 위한 전기를 발전시키기 위해 풍력 발전용 터빈에 의해 사로잡힌 풍력과 함께 일하는 더 세련된 전자기 발생기를 개발했습니다.
