제품 상세정보
원래 장소: 중국
브랜드 이름: ENNENG
인증: CE
모델 번호: PMG
지불과 운송 용어
최소 주문 수량: 1
가격: USD 1000-5000/set
포장 세부 사항: 내항성이 있는 포장
배달 시간: 15-120 일
지불 조건: L/C, T/T
공급 능력: 20000은 / 년에서 설정합니다
이름: |
5-2000kw 희토류 NdFeB 영구 자석 대전기 중국 공장 |
전류형: |
AC |
파워 레인지: |
5-2000kw |
보호 그레이드: |
IP54 IP55 |
베어링 브랜드: |
SKF |
냉각 방법: |
자연적인 채 냉각됩니다 |
절연류: |
Ｈ |
효율성: |
93% |
전압: |
400V |
소재: |
희토류 NdFeB |
이름: |
5-2000kw 희토류 NdFeB 영구 자석 대전기 중국 공장 |
전류형: |
AC |
파워 레인지: |
5-2000kw |
보호 그레이드: |
IP54 IP55 |
베어링 브랜드: |
SKF |
냉각 방법: |
자연적인 채 냉각됩니다 |
절연류: |
Ｈ |
효율성: |
93% |
전압: |
400V |
소재: |
희토류 NdFeB |

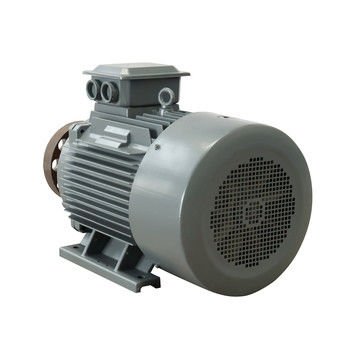

5-2000kw 희토류 NdFeB 영구 자석 대전기 중국 공장
제품 도면
기술 매개 변수
| - 아니 | 매개 변수 | 단위 | 데이터 |
| 1 | 가등식 출력 | KW | 250 |
| 2 | 가속도 | RPM | 600 |
| 3 | 가명 출력 전압 | VAC | 400 |
| 4 | 가속 전류 | A | 375 |
| 5 | 명목 주파수 | Hz | 50 |
| 6 | 폴란드인 | 10 | |
| 7 | 등급 속도의 효율성 | > 95.9% | |
| 8 | 나선형 | Y | |
| 9 | 단열 | H급 | |
| 10 | 가속 모터크 | Nm | 4150 |
| 11 | 시작 토크 | Nm | < 80 |
| 12 | 온도 상승 | °C | 90 |
| 13 | 최대 작동 온도 | °C | 130 |
| 14 | 발전기 지름 | mm | 그림 참조 |
| 15 | 셰프트 지름 | mm | 그림 참조 |
| 16 | 주택 재료 | 금속 | |
| 17 | 셰프트 재료 | 철강 | |
| 18 | 류류 | SKF | |
| 19 | 무게 | 1kg | 1800 |
상세 한 사진
영구 자석 발전기는 자기장을 이용하여 기계적 움직임을 전기로 변환하는 장치입니다.이것은 전동기의 일종입니다. 전장의 롤링이 아닌 영구 자석을 사용합니다.이 장치는 일반적으로 풍력 터빈, 증기 터빈, 가스 터빈 및 엔진에서 전기 에너지를 생성하는 데 사용됩니다. 그들은 두 가지 주요 구성 요소로 구성됩니다:강력한 자석이 있는 로터와 구리 스필이 있는 스테이터로터는 영구 자석으로 만들어져 있으며, 자기장을 생성할 수 있습니다.스테이터는 회전 코일로 구성됩니다.자기 전력을 받으면, 스테이터는 전기를 생성합니다. 이 방법으로 로터의 움직임은 전기 에너지로 변환됩니다. 더 많은 스테이터 코일이 있으면,더 많은 전류를 얻을 수 있습니다.
구조
영구 자석 발전기는 주로 로터, 끝 커버 및 스테이터로 구성됩니다. 스테이터의 구조는 일반 대전기와 매우 유사합니다.로터와 대전기 구조의 가장 큰 차이점은 고품질의 로터에 영구 자석의 위치에 따라, 영구 자석 발전기는 일반적으로 표면 로터 구조와 내장 로터 구조로 나뉘어 있습니다.
작동 원칙
The permanent magnet generator uses the principle of electromagnetic induction in that the wire cuts the magnetic field line to induce an electric potential and converts the mechanical energy of the prime mover into electrical energy output. 그것은 두 개의 부분으로 구성되어 있습니다. 스테이터, 로터. 스테이터는 전기를 생성하는 armature이고 로터는 자기극입니다. 스테이터는 armature 철 코어로 구성되어 있습니다.일률적으로 배열된 3단계 윙링, 기계 기지, 그리고 끝 커버.
로터는 일반적으로 숨겨진 극형이며, 흥분 윙, 철 코어 및 샤프트, 보호 링, 중앙 링 등으로 구성됩니다.
로터의 흥분 롤링은 동류로 공급되어 시누소이드 분포에 가까운 자기장을 생성합니다 (로터의 자기장이라고합니다).그리고 그것의 효과적 흥분 흐름은 정지 아메이처 와일딩과 교차로터가 회전할 때, 로터의 자기장이 함께 회전합니다. 회전 할 때마다, 자기 힘 선은 순서대로 스테터의 각 단계 윙을 잘라,그리고 3단계 AC 전력은 3단계 스테터 와일링에 유도됩니다..
PM 발전기가 대칭 부하로 작동할 때, 3단계 아메르처 전류는 합성되어 동시 속도로 회전하는 자기장을 생성합니다.스테터와 로터 필드는 브레이킹 토크를 생성하기 위해 상호 작용터빈에서 기계적 토크 입력이 브레이킹 토크를 극복하고 작동합니다.
특징
1 발전기 에는 여러 개의 극 이 있는데, 이는 주파수 와 효율성 을 향상 시키며, 직선 변압기 와 인버터 의 비용 을 절감 해 준다.
2 유한 원소 분석은 발전기를 설계할 때 사용되며, 콤팩트한 구조입니다. 낮은 시작 토크, 작은 풍력 시작의 문제를 해결하고 풍력 에너지 활용을 향상시킵니다.
3 기어 증대기를 제외 하고, 발전기의 신뢰성 및 효율성을 향상시키고, 유지보수 시간을 줄이십시오.
4 H급 단열, 진공 압력 침착
5 수직 축, 수평 축, 내부 로터, 외부 로터 및 판 유형과 같은 많은 구조가 있습니다.
6 강한 로터, 발전기는 높은 속도를 달성 할 수 있습니다.
7 작은 크기, 가벼운 무게, 높은 에너지 밀도, 특별한 상황에 적합한
8 전체 속도 범위에서 실행 효율성, 높은 효율성
9 수입 된 고속 기름 함유 된 베어링 을 사용 하여 유지 보수 를 받지 않고 신뢰성 높습니다.
발전기 의 전력 과 속도 를 풍력 터빈 의 전력 과 일치 시킴 으로, 전력 시스템 은 더 효율적 이 된다. 기어 박스 가 필요 하지 않으며, 대전기 의 효율 은 90% 를 초과 한다.
2변속 발전기는 수력 산업에 대한 해결책을 제공합니다.
변속기술의 효율성을 높이면 더 많은 작은 수력발전소 개발이 경제적으로 실현 가능해질 수 있습니다.
영구 자석 발전기 의 미래
현재 추세와 기술의 발전에 기초하여, 영구 자석 발전기의 미래는 유망합니다. 이러한 발전기는 다양한 산업에서 점점 더 인기가 있습니다.풍력 발전과 수력 발전을 포함한, 높은 효율성, 낮은 유지 보수 및 신뢰성으로 인해.
영구 자석 발전기의 중요한 장점 중 하나는 낮은 속도로 전력을 생성 할 수있는 능력으로 바람이 낮은 지역과 소규모 응용 분야에서 사용하기에 이상적입니다.그들은 또한 더 컴팩트한 디자인을 가지고 있습니다, 이는 발전기의 전체 무게와 크기를 줄여 설치 및 운송을 용이하게합니다.
신재생 에너지의 수요가 증가함에 따라 영구 자석 발전기는 미래의 에너지 생산에서 중요한 역할을 할 가능성이 있습니다. 기술이 발전함에 따라이 발전기는 더 효율적으로 작동할 것으로 예상됩니다., 비용 효율적이고 다재다능하며, 더 광범위한 응용 분야에 적합합니다.
전체적으로, 영구 자석 발전기의 미래는 밝게 보입니다. 그리고 그들은 재생 에너지 생산에 대한 인기있는 선택이 될 가능성이 있습니다.
